18
Anschlüsse SmartPilot 150/400

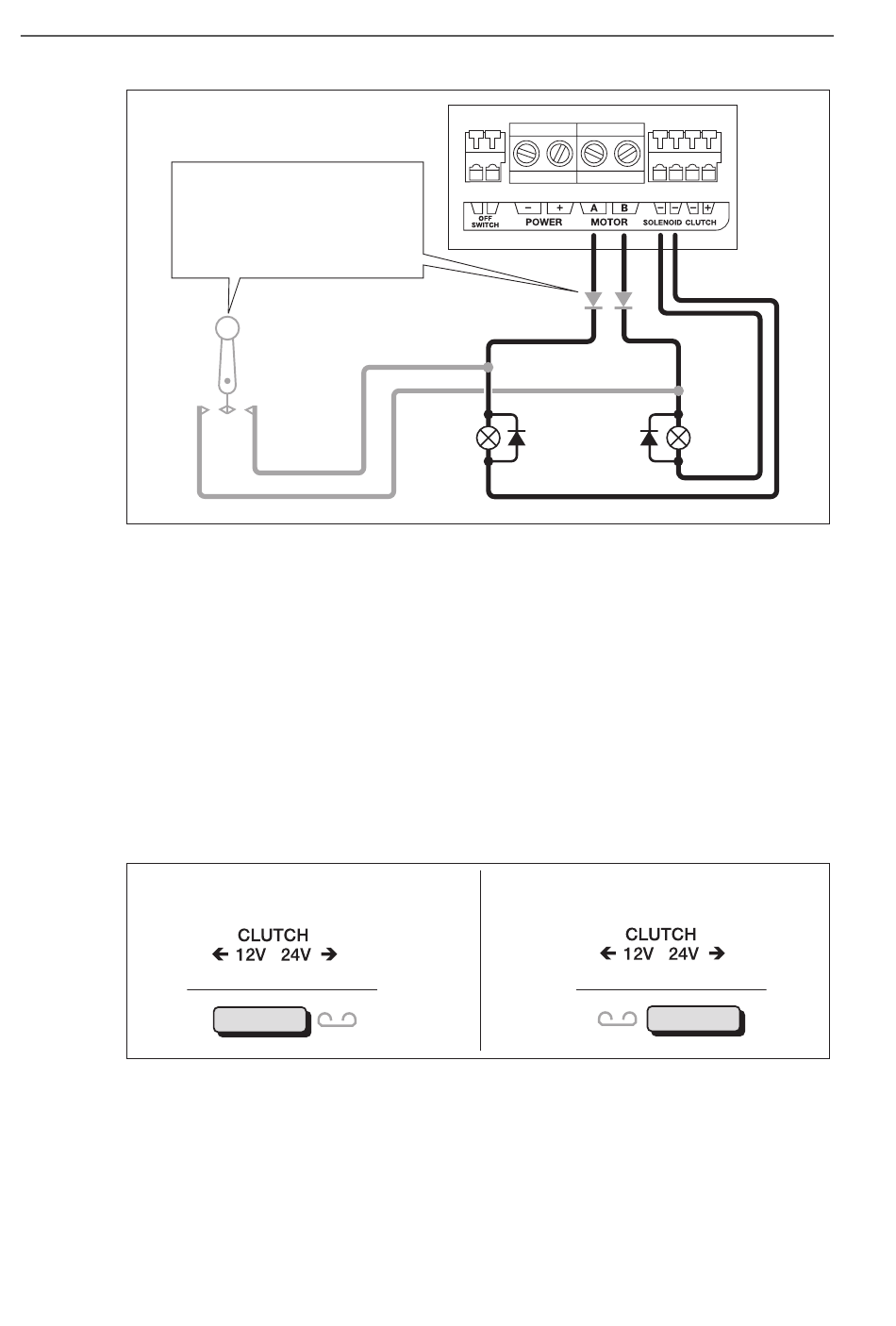

Wenn Sie eine elektronische Steuerung oder
einen Anstoßhebel an den gleichen Magnet-
spulen benutzen, installieren Sie Dioden
(z.B. Typ 1N4004) gemäß Abb., um ein
"Backfeeding" des Kurscomputers zu
unterbinden.
Die Spannung für die Kupplung wählen (nur S3 und S3G)
Hinweis: Alle Raymarine Antriebseinheiten mit 12 V und 24 V mit
Kupplung haben eine 12 V-Kupplung, so dass Sie die Kupplungssicherung
NICHT neu zu positionieren brauchen.
Die Kurscomputer S3 und S3G können Sie an Antriebe anderer Hersteller
anschließen, die entweder 12-V- oder 24-V-Kupplungen haben.
Wählen Sie die geeignete Kupplungsspannung aus, indem Sie die
Kupplungssicherung nach links (12-V-Kupplung) oder nach rechts (24-V-
Kupplung) positionieren.
Position der Sicherung bei
12-V-Kupplungen
SmartPilot Commissioning Guide (Leitfaden zur Inbetriebnahme)
Elektronische Steuerung
oder Anstoßhebel
12 V
24 V
4
Rückführkabel
Dioden
Magnetspule
(Dioden über
Spulenventil)
Position der Sicherung bei
24-V-Kupplungen
4
D5397-2
D5398-2
