Kapitel 1: Systemanschlüsse 17

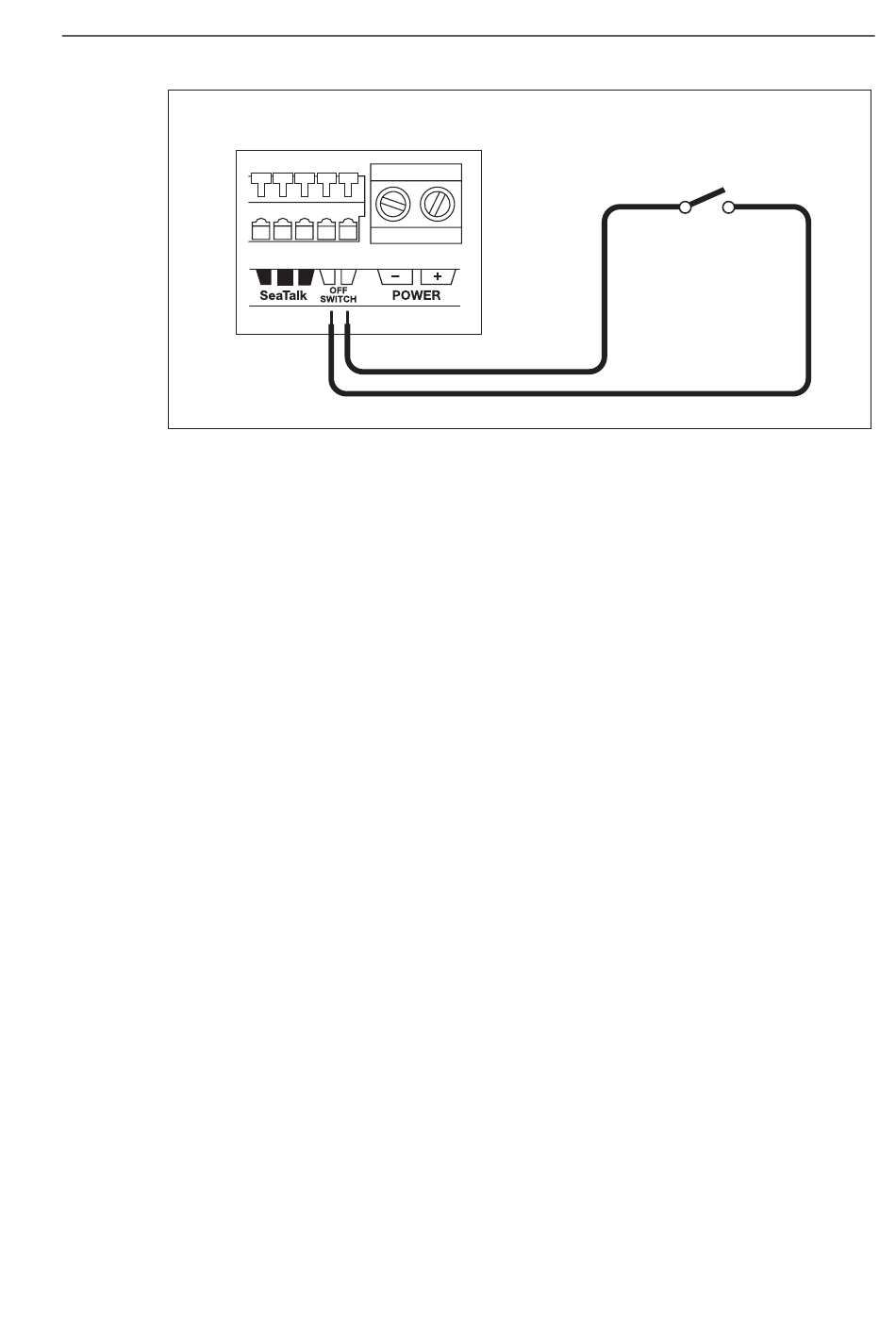

Aus-Schalter anschließen
Terminals am SmartPilot Kurscomputer
Aus-Schalter (schließt Stromkreis,
um Kurscomputer abzuschalten)
D5396-2

Antriebseinheiten anderer Hersteller (nur S2 und S3)

Wenn Sie Antriebseinheit eines anderen Hersteller anschließen, lesen Sie
bitte in den Spezifikationen (siehe Seite 74) zum Antriebsmotor, zur
Kupplung und zur Antriebsmagnetspule des SmartPilot nach. Schließen Sie
die Antriebseinheit an diese Terminals an. Weitere Infos erhalten Sie beim
Hersteller der Antriebseinheit.

Anschluss von Magnetspulen (nur S2 und S3)

Wenn der Antrieb Magnetspulen hat, schließen Sie diese an den Motor und
an die Terminals für die Magnetspule am Kurscomputer an (siehe Abbildung
unten). Die Magnetspulen werden vom Kurscomputer negativ geerdet, auch
wenn dieser komplett abgeschaltet ist.
ACHTUNG:
Schließen Sie die Rückführkabel der Magnetspule NICHT an den
Negativpol des Schiffes an, da dann die Sicherung innerhalb des
SmartPilot Kurscomputers umgangen wird!
