Kapitel 1: Systemanschlüsse

1.10 Kabel sichern

S1-Systeme

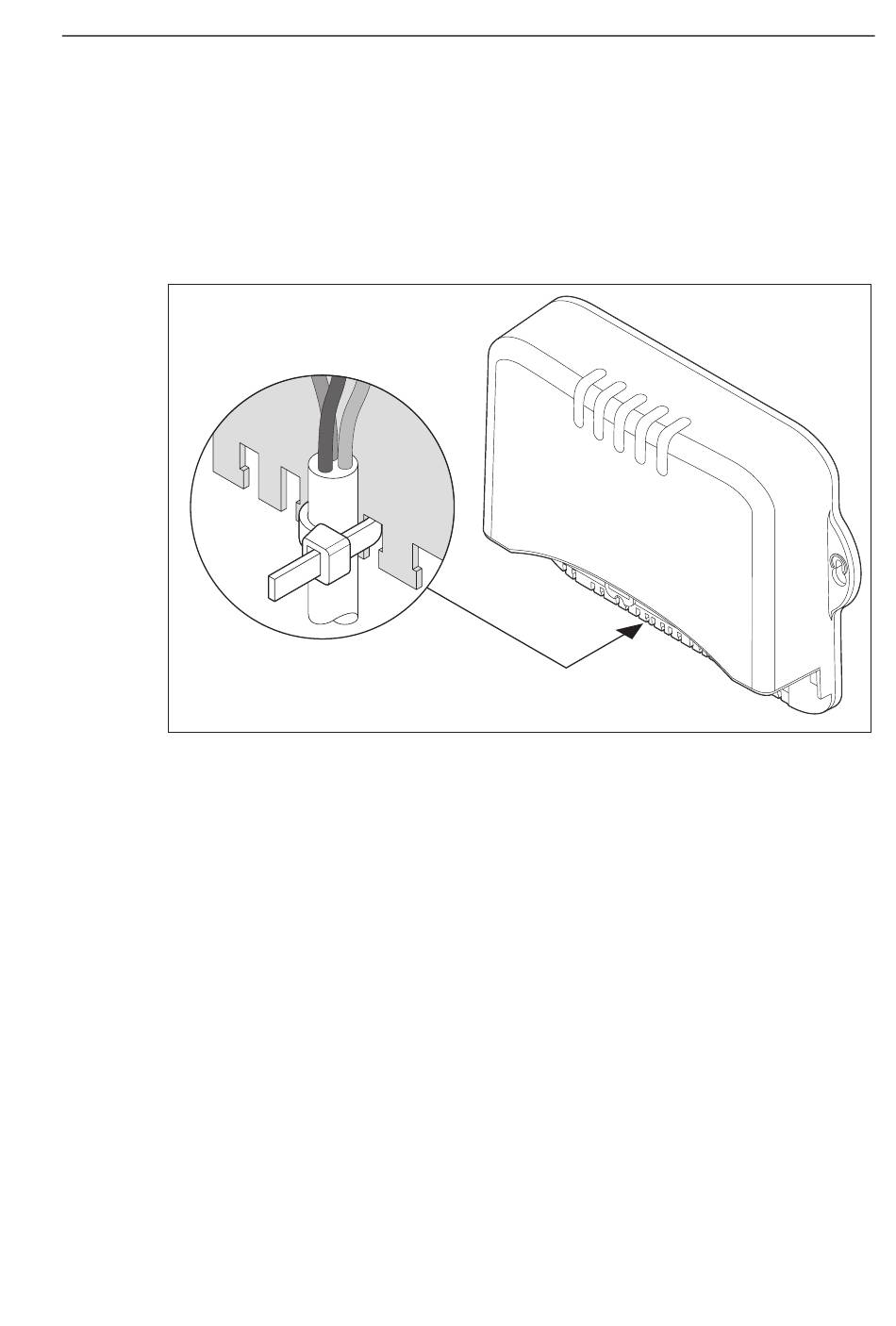

Um eine Belastung auf die Anschlussklemmen zu verhindern, sichern Sie
die Kabel am SmartPilot Kurscomputer mit Kabelbindern (siehe
Abbildung).
SmartPilot
S2- und S3-Systeme
Wenn Sie alle Komponenten des Autopilotsystems angeschlossen haben,
empfehlen wir Ihnen, die Kabelklemme aus dem Lieferumfang zu benutzen,
um jegliche Belastung auf die Kabelanschlüsse zu vermeiden.
So sichern Sie die Kabel mit der Kabelklemme:
1. Halten Sie die Kabelklemme unter den Kurscomputer und stellen dabei
sicher, dass...
•
•
•
2. Markieren Sie Stellen für 3 Löcher; ziehen Sie dann die Kabelklemme
weg.
3. Bohren Sie 3 Führungslöcher mit einem 3-mm-Bohrer.
... das Loch in der Mitte sich unter dem Mittelpunkt des Kurs-
computers befindet (d.h. in einer Linie mit der Abdeckung für die
Anschlüsse),
... sie einen Mindestabstand von 5 cm von der Unterseite des
Kurscomputers einhält,
... die Stellen für die Löcher frei von Kabeln sind.
19
