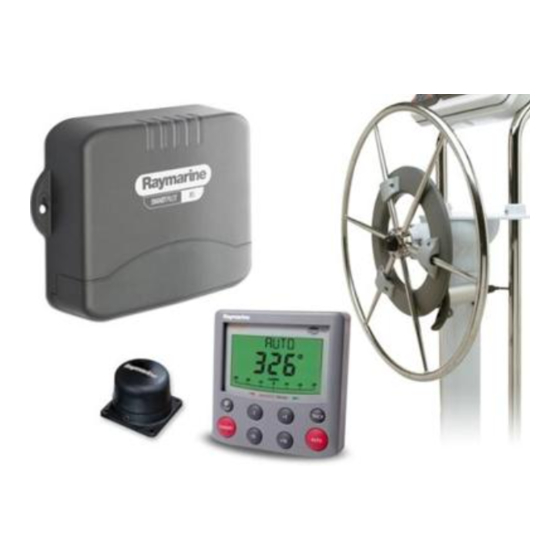

Raymarine SmartPilot X-5 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Raymarine Anleitungen
  4. Autopilot-Systeme
  5. SmartPilot X-5
  6. Installationsanleitung
Raymarine SmartPilot X-5 Installationsanleitung

Raymarine SmartPilot X-5 Installationsanleitung

Radpilot
Vorschau ausblenden Andere Handbücher für SmartPilot X-5:
Inhaltsverzeichnis

Werbung

Quicklinks

87074_2.book Seite 1 Freitag, 17. Oktober 2008 10:00 10
SmartPilot X-5
Radpilot
Installation & Setup
Archiv-Nr.: 87074-3
Datum: Oktober 2008

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Raymarine SmartPilot X-5

Inhaltszusammenfassung für Raymarine SmartPilot X-5

  • Seite 1 87074_2.book Seite 1 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Archiv-Nr.: 87074-3 Datum: Oktober 2008...
  • Seite 2 Autohelm, HSB, RayTech Navigator, Sail Pilot, SeaTalk und Sportpilot sind in Großbritannien eingetragene Warenzeichen von Raymarine UK Limited. Pathfinder und Raymarine sind in Großbritannien eingetragene Warenzeichen von Raymarine Holdings Limited. 45STV, 60STV, AST, Autoadapt, AutoGST, AutoSeastate, AutoTrim, Bidata, G Series, HDFI, LifeTag, Marine Intelligence, Maxi- view, On Board, Raychart, Raynav, Raypilot, RayTalk, Raystar, ST40, ST60+, Seaclutter, Smart Route, Tridata und Waypoint Navigation sind Warenzeichen von Raymarine UK Limited.

  • Seite 3: Inhaltsverzeichnis

    87074_2.book Seite i Freitag, 17. Oktober 2008 10:00 10 Inhalt Inhalt Inhalt ..........................i Vorwort..........................v Sicherheitshinweise ....................v EMV (Elektromagnetische Verträglichkeit) .............. v Einschränkung der Hochdruckreinigung ..............v Produkt-Dokumentation ...................vi Garantie ........................vi Entsorgung ......................vi Kapitel 1: Überblick über die Installation ............1 1.1 Installation - Überblick ..................
  • Seite 4 87074_2.book Seite ii Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Anschluss ..................... 21 2.6 Fluxgate-Kompass ..................22 Kompass-Montage ..................22 Montageort....................22 Montage ....................23 Kompass-Anschluss..................23 2.7 Autopilot-Bediengerät .................. 24 Montage ....................24 Anschluss an SeaTalk................... 24 SeaTalk-Spannungsversorgung ...............
  • Seite 5 87074_2.book Seite iii Freitag, 17. Oktober 2008 10:00 10 Inhalt Einstellen ....................43 Automatischer Trimm (AutoTrim)..............43 Einstellen ....................43 Kapitel 4: SPX-5 Systemeinstellungen ............... 45 4.1 Einleitung ..................... 45 Kalibrierungsmodi ..................45 Display-Kalibrierung.................. 45 Benutzer-Kalibrierung (User) ..............45 See-Erprobungs-Kalibrierung (Seatrial)............ 45 Händler-Kalibrierung (Dealer)..............
  • Seite 6 87074_2.book Seite iv Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Anhang 2: SPX-5 Radpilot Spezifikation ............61 Kurscomputer ......................61 Radantrieb ......................62 Bediengerät (ST6002) ....................63 Index..........................65 Schablone Radklammer ..................67...

  • Seite 7: Vorwort

    Ausguck, damit Sie Gefahren schnell erkennen können. EMV (Elektromagnetische Verträglichkeit) Alle Raymarine-Geräte werden nach den strengen Industriestandards für die Sport- schifffahrt hergestellt. Sie entsprechen den Richtlinien für die EMV (elektromagneti- sche Verträglichkeit), jedoch ist eine korrekte Installation unbedingt erforderlich, damit die Leistung nicht beeinträchtigt wird.

  • Seite 8: Produkt-Dokumentation

    Garantie Um Ihr neues Raymarine-Produkt zu registrieren, nehmen Sie sich bitte ein paar Minu- ten Zeit, um die Garantiekarte am Ende des englischen Handbuchs auszufüllen. Es ist wichtig, dass die Daten zum Schiffseigner vollständig ausgefüllt werden. Bitte senden Sie die Karte an: Eissing GmbH, 2.

  • Seite 9: Kapitel 1: Überblick Über Die Installation

    Zertifizierte Installation Raymarine empfiehlt, die Installation durch einen von Raymarine zertifizierten Händler ausführen zu lassen. Eine derart zertifizierte Installation profitiert von zusätzlichen Leis- tungen. Fragen Sie Ihren Raymarine Händler zu weiteren Details und lesen Sie auch die beiliegenden Garantieunterlagen. Hilfe Für weitere Unterstützung befragen Sie Ihren Händler oder besuchen Sie...

  • Seite 10: System Überblick

    87074_2.book Seite 2 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 1.3 System Überblick Der SPX-5 Radpilot besteht aus einigen Komponenten, die untereinander und mit dem SeaTalk-Bus verbunden sind. SPX-5 Radpilot - Hauptkomponenten Kurscomputer Antrieb ST6002 Bediengerät...

  • Seite 11: Kapitel 1: Überblick Über Die Installation

    87074_2.book Seite 3 Freitag, 17. Oktober 2008 10:00 10 Kapitel 1: Überblick über die Installation Beispiel für ein SeaTalk-System SeaTalk ermöglicht die Verbindung kompatibler Instrumente und Geräte über einen speziellen Datenbus. Dadurch werden die Informationen im elektronischen System des Schiffes geteilt. ST6002 ST60+ Depth ST60+ Speed...

  • Seite 12: Lieferumfang & Werkzeuge

    87074_2.book Seite 4 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 1.4 Lieferumfang & Werkzeuge Vor dem Beginn der Installation prüfen Sie, ob alle Komponenten und Werkzeuge für die Installation vorhanden sind. Lieferumfang Rändel- mutter (x2)

  • Seite 13: Nicht Mitgelieferte Teile Und Werkzeuge

    • Steuersäulenhalterung für eckige Steuersäulen, Raymarine Artikelnummer E15017,wenn Ihre Steuersäule nicht rund ist. • Zusätzliche Radklammern, Raymarine Artikelnummer A18089. Ermöglicht die Montage einer vierten Radklammer bei Vierspeichen-Rädern aus ästhetischen Gründen. 1.5 Erstellen einer Zeichnung Als Teil der Vorbereitung des SPX-5 Radpiloten empfehlen wir die Erstellung einer Zeichnung des Systems, das installiert werden soll.
  • Seite 14 87074_2.book Seite 6 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup...

  • Seite 15: Kapitel 2: Installation Des Systems

    Schalten Sie die Spannung ab, bevor Sie mit der Installation beginnen. EMV - Richtlinien zur Installation Jedes Raymarine-Gerät wird nach dem Industriestandard für die Sportschifffahrt gefer- tigt. Entwicklung und Fertigung von Raymarine-Geräten erfolgt nach den Standards der Elektromagnetischen Verträglichkeit (Electromagnetic Compatibility, EMC); jedoch ist eine fachgerechte Installation dazu unabdingbar.

  • Seite 16: Entstördrosseln

    Drosseln. Verbindung mit anderen Geräten Werden Raymarine-Geräte mit Geräten anderer Hersteller mit einem Kabel verbun- den, das nicht von Raymarine stammt, MÜSSEN die Entstördrosseln in der Nähe des Raymarine-Gerätes montiert werden. Kompass Der Kompass reagiert empfindlich auf magnetische Einflüsse und andere Interferen- zen z.B.

  • Seite 17: Spx-5 Radpilot Kurscomputer

    87074_2.book Seite 9 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems ACHTUNG: Spannungskabel Ein zu geringer Kabelquerschnitt reduziert die Leistungsfähigkeit des Antriebs und führt zwangsläufig zu Fehlfunktionen des SPX-5 Radpilo- ten. Verwenden Sie daher nur ausreichend dimensionierte Leitungen, im Zweifelsfall nehmen Sie ein Kabel mit größerem Querschnitt.
  • Seite 18 87074_2.book Seite 10 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 237 mm 56 mm D10375-1...

  • Seite 19: Spx-5 Übersicht Der Anschlüsse

    87074_2.book Seite 11 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems SPX-5 Übersicht der Anschlüsse Der SPX-5 Kurscomputer hat folgende Anschlüsse. SeaTalk Sicherung Hauptsicherung Hinweis: Ersatzsiche- (2 A) (15 A) rungen finden Sie in der Anschluss-Abdeckung Fluxgate NMEA 0183 SeaTalk Spannungs-...

  • Seite 20: Schritt 1 - Bohren Der Löcher Für Die Radklammern

    87074_2.book Seite 12 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Zum Installieren des Antriebs müssen Sie: 1. Löcher für die Radklammern in die Frontabdeckung bohren. 2. Den Antrieb am Rad befestigen. 3. Die Steuersäulenhalterung befestigen.
  • Seite 21 87074_2.book Seite 13 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems Die oberen beiden Löcher 3 oder 6 Speichen 4 oder 8 Speichen für die Radklammern sind vorgebohrt Hinweis: Der Antrieb ist so konzipiert, dass er mit 3 Radklammern an 4 und 8 Speichenrädern montiert werden kann.

  • Seite 22: Schritt 2 - Befestigen Des Antriebs Am Rad

    87074_2.book Seite 14 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup • Prüfen Sie, dass die anderen Löcher ebenfalls mit den Gewindeeinsätzen übereinstimmen. Hinweis: Die Abdeckung lässt sich nur bei korrekter Ausrichtung wieder montieren. Vorgebohrte Löcher 2 Gewindeeinsätze...

  • Seite 23: Schritt 3 - Montage Der Steuersäulenhalterung

    Schritt 3 – Montage der Steuersäulenhalterung Hinweis: Ist Ihre Steuersäule flach oder eckig, benötigen Sie eine spezielle Halterung (Artikel- nummer E15017) von Ihrem Raymarine-Händler. Eine Montageanleitung liegt bei. Platzierung des Motors Sie können den Antrieb auf zwei Arten montieren, um die Gegebenheiten an Ihrer Steu- ersäule zu berücksichtigen:...

  • Seite 24: Steuersäulenhalterung - Länge Und Position

    87074_2.book Seite 16 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup ACHTUNG: Kompass auf der Steuersäule Bei Verwendung von Langloch 2 kann der Antrieb den Kompass auf der Steuersäule ablenken. Langloch 1 Langloch 2 Installation: Installation:...
  • Seite 25 87074_2.book Seite 17 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems Hier Schneiden 10 mm Hinweis: Ist das Rad abgewinkelt oder läuft es sonstwie nicht rund, ändert sich Maß A mit der Po- sition des Rades. Messen Sie den kleinsten Abstand. 3.
  • Seite 26 87074_2.book Seite 18 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 6. Entfernen Sie das Rad, setzen Sie die Steuersäulenhalterung an die markierte Stelle. 7. Prüfen Sie Position und Ausrichtung der Halterung: Die Halterung muss genau unter der Achse des Rades sitzen.

  • Seite 27: Elektrischer Anschluss Des Radantriebs

    87074_2.book Seite 19 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems 10. Halten Sie die Steuersäulenhalterung an, fixieren Sie sie leicht mit den 4 Kreuz- schlitzschrauben (No 10 x 3/4 in). Achten Sie auf korrekte Ausrichtung der Halte- rung.

  • Seite 28: Verlegung Des Antriebskabels

    87074_2.book Seite 20 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Steckdose Kontakt Stecker Kabel Bajonett-Ring Steckerabdeckung (zurückgezogen) Steckdosendeckel Motor-Abdeckung Zum Abnehmen des Steckers schieben Sie die Gummitülle zurück, drehen den Ring 90° gegen den Uhrzeigersinn und ziehen den Stecker ab. Setzen Sie zum Schutz den Steckdosendeckel auf.

  • Seite 29: Anschluss Der Kabel Für Spannung Und Antrieb Am Kurscomputer

    87074_2.book Seite 21 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems 2.5 Anschluss der Kabel für Spannung und Antrieb am Kurscomputer Spannungsversorgung Der SPX-5 Radpilot benötigt eine 12 V-Gleichspannung. ACHTUNG: Prüfen Sie die Versorgungsspannung Schließen Sie NIEMALS 24 V am Kurscomputer an, dies führt zur Zer- störung.

  • Seite 30: Fluxgate-Kompass

    87074_2.book Seite 22 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Stellen Sie sicher, dass der Hauptschalter aus ist. Wie oben abgebildet schließen Sie am Kurscomputer nun die Kabel für Antrieb und Spannungsversorgung wie folgt an: 1.

  • Seite 31: Montage

    87074_2.book Seite 23 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems Montage 1. Montieren Sie den Fluxgate-Kompass an einem vertikalen Schott, dabei muss das Kabel nach unten zeigen. 2. Bringen Sie die Kennzeichnung mit der Warnung sichtbar neben dem Kompass an. D10618-1 Kompass-Anschluss Verlegen Sie das Kabel zum Kurscomputer, sichern Sie es dabei in regelmäßigen Ab-...

  • Seite 32: Autopilot-Bediengerät

    87074_2.book Seite 24 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 2.7 Autopilot-Bediengerät Montage Das ST6002 Bediengerät für Ihren Autopiloten wird mit 9 m Kabel für die Verbindung mit dem SeaTalk Bus geliefert. Sollte die mitgelieferte Länge von 9 m nicht genügen, können Sie ein längeres Kabel erwerben.
  • Seite 33 87074_2.book Seite 25 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems SeaTalk Spannung vom Kurscomputer Kurscomputer Bediengerät SeaTalk Instrumente Gelb Schirm SeaTalk D10644-1 SeaTalk Spannung extern Kurscomputer Bediengerät SeaTalk Instrumente SeaTalk SeaTalk Gelb Schirm SeaTalk 12 V Spannungsversorgung Rote Leitung nicht verbinden (über Schalter / Sicherung)

  • Seite 34: Verbinden Der Schiffserde

    87074_2.book Seite 26 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 2.8 Verbinden der Schiffserde ACHTUNG: Erdung SPX-5 Kurscomputer MÜSSEN mit der Schiffserde verbunden wer- den. Geschieht dies nicht, werden Fehlfunktionen die Folge sein. So erden Sie den SPX-5 Autopiloten: •...

  • Seite 35: Optionale Verbindungen

    87074_2.book Seite 27 Freitag, 17. Oktober 2008 10:00 10 Kapitel 2: Installation des Systems 2.9 Optionale Verbindungen Ruderlagengeber Optional ist ein Ruderlagengeber verfügbar, um die Lage des Ruders exakt anzuzei- gen. Schließen Sie diesen wie folgt an den Kurscomputer an: Schirm Grün Blau...

  • Seite 36: Seatalkng-Anschlüsse

    87074_2.book Seite 28 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup SeaTalk -Anschlüsse Zur Verbindung des Autopiloten mit einem SeaTalk -Backbone muss ein spezielles Spur-Verbindungskabel benutzt werden. Bei Ihrem Raymarine-Händler erhalten Sie folgende Kabel: Artikelnummer SeaTalk -Spur Kabellängen A06043...

  • Seite 37: Nmea0183-Geräte

    Beispielsweise werden Informationen eines NMEA-GPS an SeaTalk-Instrumente wei- tergegeben, so dass z.B. der Kurs über Grund angezeigt werden kann. NMEA 0183-Anschluss von Geräten anderer Hersteller • Bei der Verbindung von Raymarine-Geräten mit Komponenten fremder Hersteller müssen an den Kabeln beim Raymarine-Gerät Entstördrosseln angebracht wer- den. •...

  • Seite 38: Abschließende Überprüfung

    87074_2.book Seite 30 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup 2.10 Abschließende Überprüfung Nach Abschluss der Installation und vor dem ersten Einschalten prüfen Sie, ob alle Komponenten ordnungsgemäß gesichert sind. Alle Kabel sichern Als Zugentlastung der Kabel am Kurscomputer sichern Sie diese wie abgebildet.

  • Seite 39: Kapitel 3: Kommissionierung & Setup

    87074_2.book Seite 31 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup Dieses Kapitel beschreibt die Kommissionierung und die Grundeinstellungen des Ray- marine SPX-5 Radpiloten. Einige englische Begriffe wurden bewusst nicht übersetzt, da sie nunmal auf Englisch vom Bediengerät angezeigt werden. Anforderungen Die Kommissionierung ist zwingend erforderlich und muss nach der Installation vor dem ersten Einsatz des SPX-5 Radpiloten stattfinden.

  • Seite 40: Prüfen Der Seatalk- Und Nmea0183-Anschlüsse

    87074_2.book Seite 32 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup TRUE D10524-1 Prüfen der SeaTalk- und NMEA0183-Anschlüsse SeaTalk-Instrumente Wenn das Bediengerät mit weiteren SeaTalk Instrumenten oder Bediengeräten ver- bunden ist: 1. Wählen Sie Beleuchtungsstufe 3 (LAMP 3) an einem anderen SeaTalk Gerät.

  • Seite 41: Festlegung Von Schiffstyp Und Antriebstyp

    87074_2.book Seite 33 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup 1. Bringen Sie das Ruder per Hand in Mittschiffstellung. Legen Sie die Kupplung des Radantriebs durch Drehen des Hebels im Uhrzeigersinn ein. Achten Sie darauf, dass der Hebel ganz anliegt. 2.

  • Seite 42: Auswahl Des Schiffstyps

    87074_2.book Seite 34 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Bei der Anzeige CAL ? drücken Sie gleichzeitig für das Menü DEALER CAL D10540-1 Auswahl des Schiffstyps Mit der Auswahl des Schifftyp stellt der SPX-5 Radpilot automatisch diverse Werte für andere Kalibrierungsparameter ein.

  • Seite 43: Speichern Der Einstellungen

    87074_2.book Seite 35 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup Bei installiertem Ruderlagengeber: disp 1. Mit dem SPX-5 Radpilot immer noch in der Dealer-Kalibrierung blättern Sie mit weiter zur RUD LIMIT Seite. 2. Bewegen Sie das Rad von Hand: •...

  • Seite 44: Drehen Des Kompass (Swinging)

    87074_2.book Seite 36 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Drehen des Kompass (Swinging) Die Korrektur der magnetischen Deviation (Ablenkung) des Kompass (allgemein als „swingen des Kompass bezeichnet”) bedeutet, dass Ihr Boot in langsamen Kreisen ge- dreht wird, damit der Autopilot automatisch die Deviation errechnen und korrigieren kann.

  • Seite 45: Abgleichen Des Kompasskurses

    87074_2.book Seite 37 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup Drehen Sie jetzt das Boot Drehen Sie das Boot so, dass: • die Geschwindigkeit unter 2 Knoten bleibt Autopilot Kurs • jeder Kreis mindestens 2 Minuten dauert Minimum 2 Kreise Drehen Sie das Boot,...

  • Seite 46: Autolearn

    87074_2.book Seite 38 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Abgleichen des Autopilot-Kompass-Kurses Kurs einstellen: Wenn COG vom GPS verfügbar ist, drücken Sie um den Kurs des Autopiloten mit dem COG Wert abzugleichen, führen Sie dann die Fein-Justierung durch.
  • Seite 47 87074_2.book Seite 39 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup 1 Minute (ungefähr) D10544-1 Führen Sie AutoLearn wie folgt durch: 1. Stellen Sie genügend freien Seeraum für AutoLearn sicher. 2. Rufen Sie AUTOLEARN in der Seatrial-Kalibrierung auf: Aus dem Standby halten Sie standby für 2 Sekunden, drücken Sie disp zwei- mal für die Anzeige SEATRIAL CAL.

  • Seite 48: Kommissionierung Vollständig

    87074_2.book Seite 40 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup • Das Boot fährt nun Zickzack, das Display zeigt LEARNING mit einer Ziffer, die den aktuellen AutoLearn Schritt angibt. Mit fortschreitendem AutoLearn erhöht sich diese Ziffer.

  • Seite 49: Manuelles Setup

    87074_2.book Seite 41 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup 3.2 Manuelles Setup Prüfen der Funktionen des SPX-5 Radpiloten Bevor Sie manuelle Änderungen der Parameter vornehmen, machen Sie sich mit den Grundfunktionen des SPX-5 Radpilot vertraut: 1.

  • Seite 50: Ruderverstärkung (Rudder Gain)

    87074_2.book Seite 42 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Ruderverstärkung (Rudder Gain) Die Reaktion von Booten auf Änderungen der Ruderlage ist unterschiedlich, durch Feinabstimmung der Ruderverstärkung können Sie die Steuercharaktreristik Ihres SPX-5 Radpilot ändern. Die Ruderverstärkung ist ein Maß dafür, wieviel Ruder der SPX-5 Radpilot gibt, um einen Kursfehler auszugleichen.

  • Seite 51: Gegenruder (Counter Rudder)

    87074_2.book Seite 43 Freitag, 17. Oktober 2008 10:00 10 Kapitel 3: Kommissionierung & Setup Gegenruder (Counter Rudder) Gegenruder ist die Menge Ruder, die der SPX-5 Radpilot gibt, um das Boot am Gieren zu hindern. Ein höherer Wert beim Gegenruder bewirkt mehr Ruderlage. Überprüfen So prüfen Sie die Einstellung des Gegenruders: RESPONSE...
  • Seite 52 87074_2.book Seite 44 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup...

  • Seite 53: Kapitel 4: Spx-5 Systemeinstellungen

    87074_2.book Seite 45 Freitag, 17. Oktober 2008 10:00 10 Kapitel 4: SPX-5 Systemeinstellungen 4.1 Einleitung Dieses Kapitel beschreibt die Kalibrierungseinstellungen des SPX-5 Radpilot sowie die Werkseinstellungen. Die Kalibrierungseinstellungen können an Ihre Anforderungen angepasst werden, jedoch sind die meisten bereits bei der Kommissionierung optimiert worden und bedürfen keiner weiteren Änderung.

  • Seite 54: Aufrufen Der Kalibrierung

    87074_2.book Seite 46 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Aufrufen der Kalibrierung Aufrufen der Kalibrierung 2 Sekunden 2 Sekunden (Änderungen speichern) Betriebsarten der Kalibrierung Zur Display Kalibrierung Zur User Kalibrierung Zur Seatrial Kalibrierung CAL ?

  • Seite 55: Display-Kalibrierung

    87074_2.book Seite 47 Freitag, 17. Oktober 2008 10:00 10 Kapitel 4: SPX-5 Systemeinstellungen 4.2 Display-Kalibrierung In der Display-Kalibrierung ändern Sie Informationen, die am Bediengerät angezeigt werden. Aufrufen der Display Kalibrierung 2 Sekunden (Änderungen speichern) Display Kalibrierung Einstellen der Werte mit Die RUDD BAR Parameter sind nur oder einstellbar, wenn ein...

  • Seite 56: Voreinstellung

    87074_2.book Seite 48 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Folgende Datenseiten sind voreingestellt: Datenseite Voreinstellung XTE (Cross Track Error, Kursversatz) BTW (Bearing to Waypoint, Peilung zum Wegpunkt) - siehe Hin- weis unten DTW (Distance to Waypoint, Entfernung zum Wegpunkt) - siehe...

  • Seite 57: Benutzer-Kalibrierung (User)

    87074_2.book Seite 49 Freitag, 17. Oktober 2008 10:00 10 Kapitel 4: SPX-5 Systemeinstellungen Verfügbare Datenseiten Angezeigt als Peilung zum Wegpunkt, Bearing to Waypoint Ruderverstärkung, Rudder Gain RUDD GAIN Empfindlichkeit, Response RESPONSE Wecker, Watch WATCH - Einstellen des Weckers Greenwich Zeit, Universal Time Coordinated Hinweis: Es gibt 3 Datenseiten für Tiefe (Meter, Fuß...

  • Seite 58: Halsenverhinderung (Gybe Inhibit)

    87074_2.book Seite 50 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Halsenverhinderung (Gybe Inhibit) Mit aktivierter Halsenverhinderung: • Können sie nach wie vor mit AutoTack Wenden. • Verhindert der SPX-5 Radpilot ein AutoTack nach Lee, um Patenthalsen zu vermei- den.

  • Seite 59: Händler-Kalibrierung (Dealer)

    87074_2.book Seite 51 Freitag, 17. Oktober 2008 10:00 10 Kapitel 4: SPX-5 Systemeinstellungen Anzeige Optionen RESPONSE Bereich = 1 to 9 Stufe 1 bis 3 minimiert die Aktivität des Piloten. Das spart Strom, aller- dings zu Lasten der Kursgenauigkeit. Stufe 4 bis 6 ergibt gute Kursgenauigkeit mit forschen Kurskorrektu- ren bei normalen Bedingungen.

  • Seite 60: Seatrial-Kalibrierung Sperren

    87074_2.book Seite 52 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Sollten Sie sich trotzdem entscheiden, Werte der Dealer-Kalibrierung zu ändern, seien Sie sich dessen gewiss, dass diese Einstellungen signifikanten Einfluss auf das Steuerverhalten haben und die Sicherheit des Bootes gefährden können.

  • Seite 61: Bootstyp (Vessel)

    87074_2.book Seite 53 Freitag, 17. Oktober 2008 10:00 10 Kapitel 4: SPX-5 Systemeinstellungen Bootstyp (Vessel) Durch die Auswahl des Bootstyp kann der SPX-5 Radpilot passende Werte für andere Kalibrierungseinstellungen für optimale Leistung vorgeben. Lesen Sie Seite 57 zu den Voreinstellungen. Die richtige Einstellung für den SPX-5 Radpilot ist SAIL BOAT.

  • Seite 62: Gegenruder (Counter Rudder)

    87074_2.book Seite 54 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Gegenruder (Counter Rudder) Das Gegenruder ist die Menge Ruder, welches der SPX-5 Radpilot gibt, um das Boot am übersteuern bzw. „geigen“ zu hindern. Je höher der Wert, desto mehr Gegenruder wird gegeben.

  • Seite 63: Grenze Der Drehrate (Turn Rate Limit)

    87074_2.book Seite 55 Freitag, 17. Oktober 2008 10:00 10 Kapitel 4: SPX-5 Systemeinstellungen Anzeige Optionen RESPONSE Bereich = 1 bis 9 Stufe 1 bis 3 minimiert die Ruderaktivität. Das spart Strom, geht aber zu Lasten der Kursgenauigkeit. Stufe 4 bis 6 ergibt eine gute Kursgenauigkeit mit forschen, kontrollier- ten Kursänderungen bei normalen Seeverhältnissen.

  • Seite 64: Halsen-Verhinderung (Gybe Inhibit)

    87074_2.book Seite 56 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Halsen-Verhinderung (Gybe Inhibit) Siehe User-Kalibrierung, Halsenverhinderung (Gybe Inhibit) auf Seite 50. Wind-Auswahl Hinweis: Nur verfügbar bei vorhandenen Winddaten im System. Diese Auswahl legt fest, ob das Boot bei Windsteuerung nach scheinbarem oder wah- rem Wind gesteuert wird.

  • Seite 65: System Reset

    VORSICHT: Beim Reset gehen alle Einstellungen verloren Führen Sie KEINEN System RESET durch, ohne dass Sie von einem Raymarine-Händler dazu aufgefordert werden. Nach dem Reset sind alle Kalibrierungseinstellungen des SPX-5 Radpilot verloren. Die ge- samte Kommissionierung des SPX-5 Radpilot muss wiederholt wer- den.
  • Seite 66 87074_2.book Seite 58 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup...

  • Seite 67: Anhang 1: Nmea-0183-Datensätze

    87074_2.book Seite 59 Freitag, 17. Oktober 2008 10:00 10 Anhang 1: NMEA-0183-Datensätze Der SPX-5 Kurscomputer unterstützt folgende NMEA-0183-Datensätze: NMEA0183 zum Kurscomputer Kopfzeile Dateneingang Kursversatz, Peilung zum Wegpunkt, Wegpunktnummer Peilung zum Wegpunkt, Entfernung zum Wegpunkt, Wegpunktnum- mer, Zeit Breite / Länge, Zeit Kurs Scheinbarer Windwinkel, Scheinbare Windgeschwindigkeit Kurs über Grund (COG), Geschwindigkeit über Grund (SOG), Breite /...
  • Seite 68 87074_2.book Seite 60 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup...

  • Seite 69: Anhang 2: Spx-5 Radpilot-Spezifikation

    Fluxgate Kompass, NMEA 0183 v3.01, SeaTalk (x2), SeaTalk , Span- nung Ausgänge NMEA 0183 v3.01, SeaTalk (x2), Antrieb und SeaTalk Kompatibel zu den Raymarine ST4000 Radantrieb (Lieferumfang) Antrieben: ST4000 Schubstange (Standard und GP) Motor-Ausgang: 5 A bei 12 V kontinuierlich...

  • Seite 70: Radantrieb

    87074_2.book Seite 62 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Radantrieb Radantrieb - technische Spezifikation Nominelle Spannung 12 V DC Spannungsbereich 10 V bis 16 V DC Geschwindigkeit Antrieb Ohne Last: 6,5 - 11 U/Min...

  • Seite 71: Bediengerät (St6002)

    87074_2.book Seite 63 Freitag, 17. Oktober 2008 10:00 10 SPX-5 Radpilot Spezifikation Bediengerät (ST6002) Nominelle Spannung: 12 V DC via SeaTalk Spannungsbereich: 10 V bis 15 V DC Stromaufnahme (im Standby) 60 mA (weniger als 200 mA mit Beleuchtung) Betriebstemperatur: 0 °C bis +70 °C (32 °F bis 158 °F) Wasserschutz: gemäß...
  • Seite 72 87074_2.book Seite 64 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup...

  • Seite 73: Index

    87074_2.book Seite 65 Freitag, 17. Oktober 2008 10:00 10 Index Alarm Kursabweichung ....55 Fluxgate Kompass Anschluss Anschluss ..........23 Radantrieb ..........19 Montage ..........
  • Seite 74 87074_2.book Seite 66 Freitag, 17. Oktober 2008 10:00 10 SmartPilot X-5 Radpilot Installation & Setup Missweisender/Rechtweisender Kurs ..47 Rudergrenzen ........34 Ruderlagenanzeige......... 34 Ruderverstärkung ......42 NMEA0183 Seatrial Kalibrierung sperren....52 Anschluss ..........29 Wind Auswahl .........

  • Seite 75: Schablone Radklammer

    87074_2.book Seite 67 Freitag, 17. Oktober 2008 10:00 10 Schablone Radklammer Radantrieb - Schablone Radklammer Radklammer Radklammern- Speichendurchmesser Einsatz Mitte des Steuerades D5410-1...
