1.5 Sicherungsschutz

Die POWER- und SeaTalk-Terminals sind gesichert gegen Kurzschlüsse
und falsche Anschlüsse.
Ihr SmartPilot Kurscomputer wird mit Ersatzsicherungen geliefert. Die
Sicherungen im Kurscomputer sind standardmäßige Stecksicherungen aus
der Autoindustrie; Ersatzsicherungen können daher schnell beschafft
werden. Sie erhalten Ersatzsicherungen aber auch bei Ihrem Raymarine-
Fachhändler.
1.6 So werden die Systemkomponenten des
SmartPilot angeschlossen?
Für alle Anschlussklemmen des SmartPilot Kurscomputers sind flexible
Kabel bis 2,5 mm

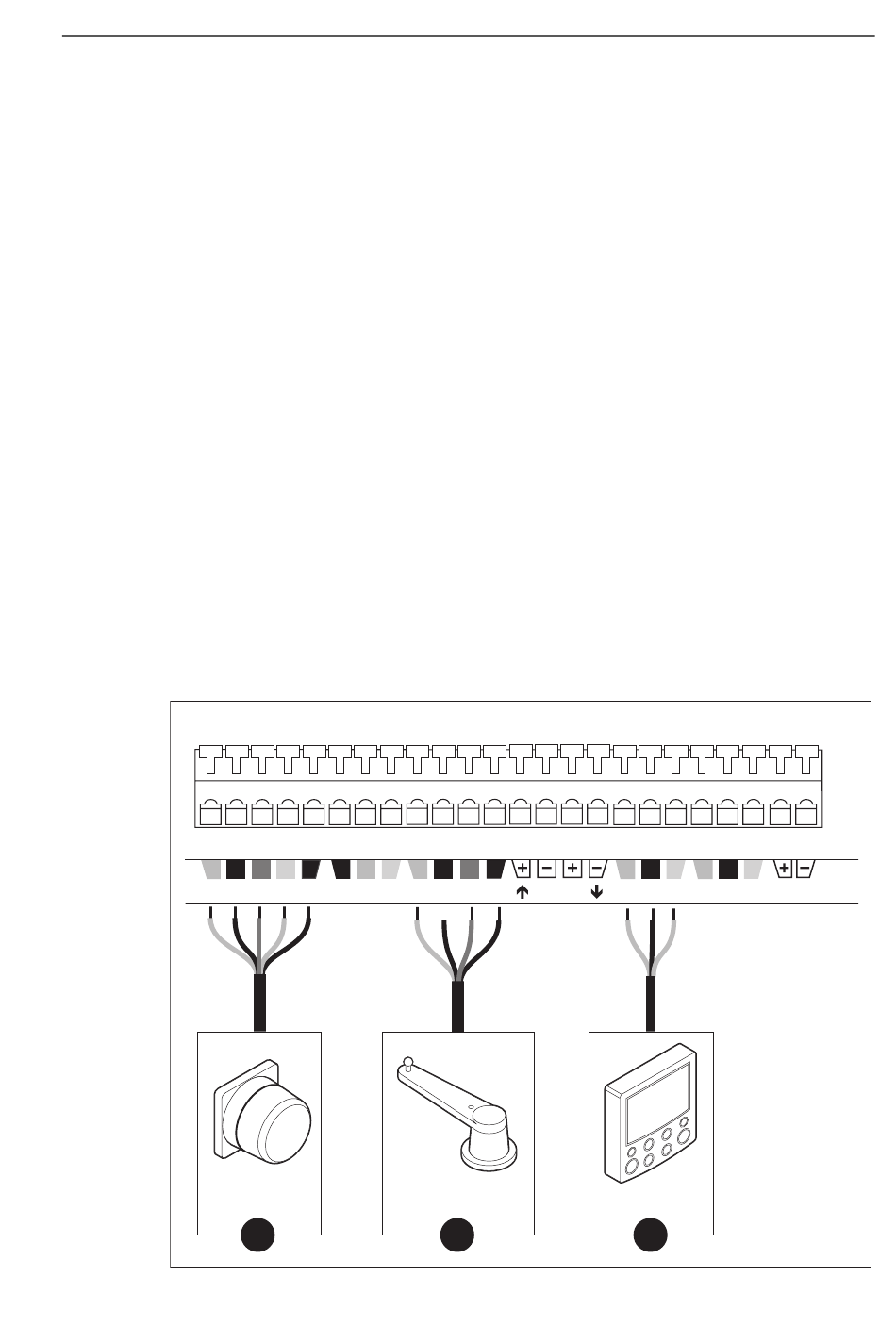

Schließen Sie folgende Komponenten gem. folgender Abbildung an:
1. Kompass
2. Ruderlagensensor
3. SmartPilot Bedieneinheit über SeaTalk
Red
Screen
FLUXGATE
Kompass
2
Durchmesser geeignet (14 AWG).
Anschlussklemmen am SmartPilot Kurscomputer
Yellow Red Yellow
Green Blue Screen Screen
RATE GYRO
Externer
Rate Gyro
(Optional)
Rudderlagen-
1
Red Blue
Green
RUDDER NMEA
NMEA-
Eingang und
-Ausgang (optional)
Rückgeber
2
Red Screen Yellow
Screen Yellow Red
SeaTalk SeaTalk CLUTCH
Kupplung
(nur Linear-, Rotary-
und I/O-Antriebe)
Bedieneinheit
3
