Entfernen Und Zurücksetzen Der Abdeckung Für Die Anschlüsse - Raymarine SmartPilot Leitfaden Zur Inbetriebnahme

Kapitel 1: Systemanschlüsse

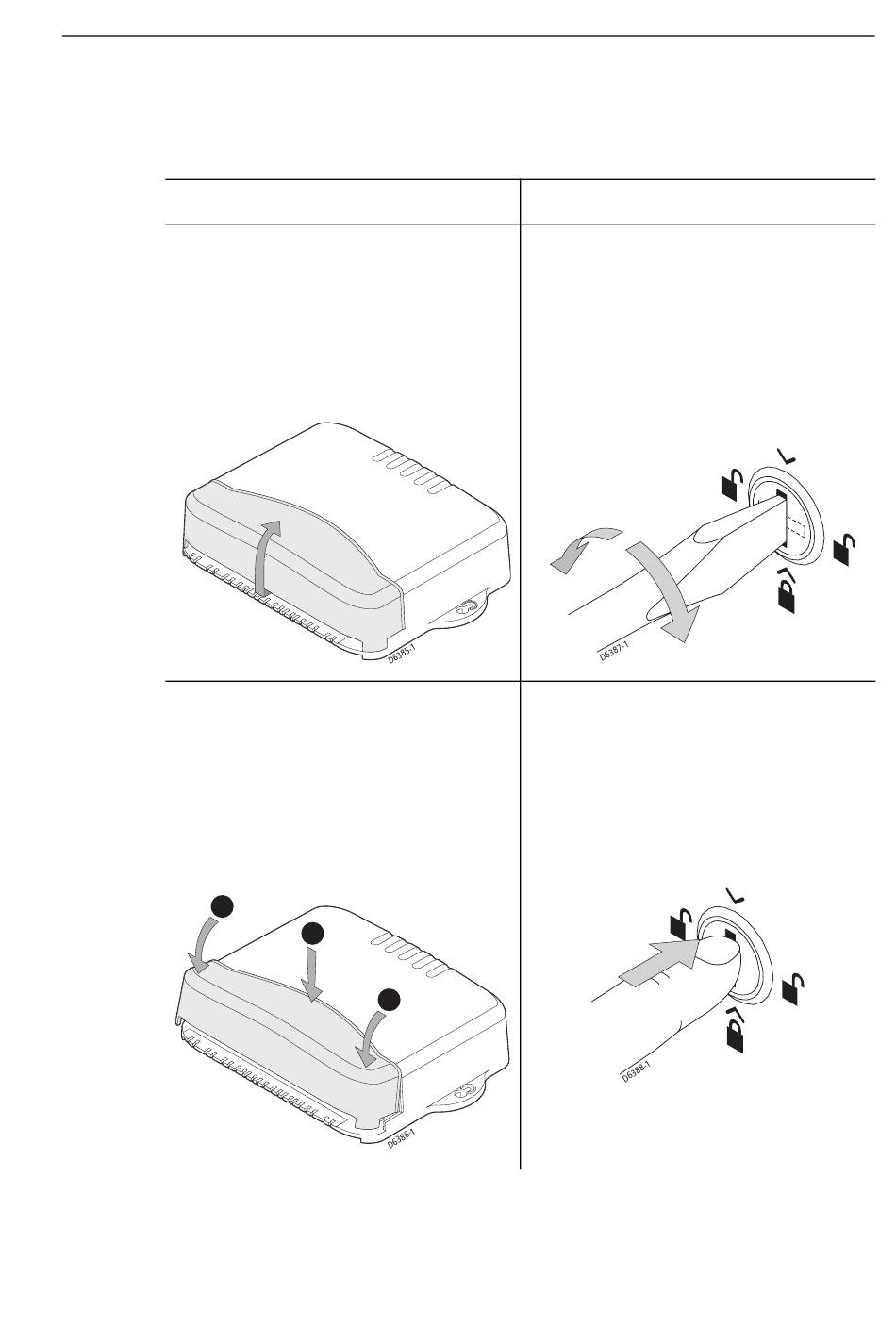

1.3 Entfernen und Zurücksetzen der Abdeckung für
die Anschlüsse
S1-Systeme
• Halten Sie den unteren Teil der Ab-
deckung fest
• Drücken Sie die Abdeckung vorsichtig
nach oben an, bis sie sich löst.
Zu öffnen
ZIEHEN
• Setzen Sie die Abdeckung zurück.
• Drücken Sie leicht an den Seiten der
Abdeckung, bis Sie ein Klick hören.
Zu schließen
2
1
2
S2- und S3-Systeme
• Mit einem flachen Schraubendreher oder
einer kleinen Münze drehen Sie um 90°
in eine der beiden Richtungen, bis Sie ein
Klick hören und der Schlitz waagerecht
steht.
• Heben Sie jetzt die Abdeckung an.
Zu öffnen
• Setzen Sie die Abdeckung zurück.
• Drehen Sie an der Schraube, bis der
Schlitz vertikal steht.
• Drücken Sie auf die Schraube, bis sie
klickt.
Zu schließen
3
