20

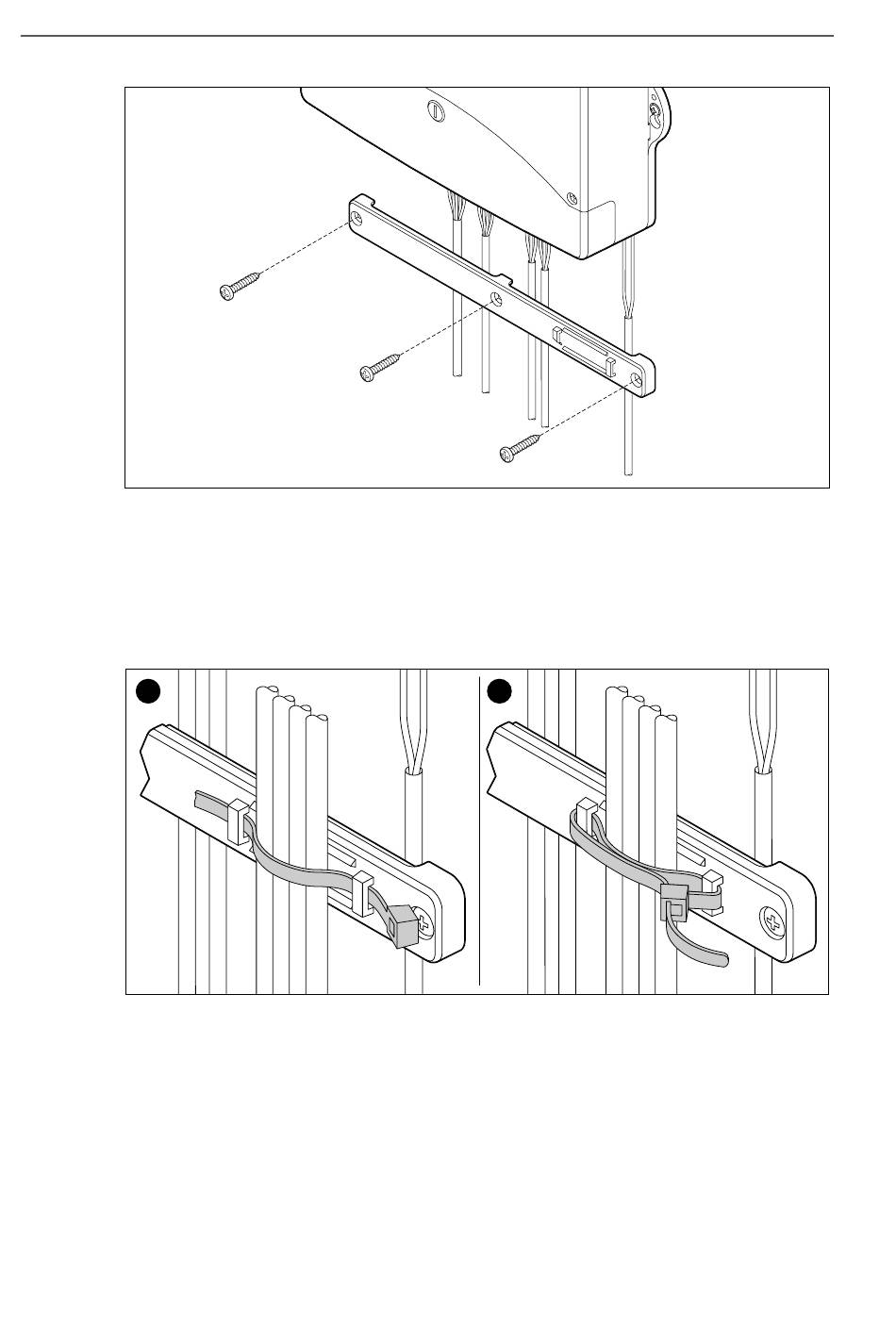

4. Sichern Sie die Kabelklemme mit selbstgewindeschneidenden Schrau-
ben (befinden sich im Lieferumfang) und stellen Sie sicher, dass...
•
•
1
Hinweis: Wenn die Spannungs- und/oder Motorkabel einen Durchmesser
von mehr als 5 mm haben, sichern Sie sie oben an der Kabelklemme mit dem
Kabelbinder aus dem Lieferumfang. Stellen Sie sicher, dass der Kabelbinder
über den Kabeln sitzt, so dass die Kabel gegen die Klemme gedrückt werden,
wenn Sie festziehen.
SmartPilot Commissioning Guide (Leitfaden zur Inbetriebnahme)
... sich der Kabelbinder rechts befindet (unter den Terminals POWER
und MOTOR am Kurscomputer),
... die Klemme alle Kabel sicher hält,
2
D6380-1
D6381-1
