Anwendung

AK-PC 782A ist eine komplette Regeleinheit zur Leistungsregelung
von Verdichtern und Verflüssigern in einem transkritischen CO2-
Boostersystem mit parallelem Verdichter.
Die Regler können zusätzlich zur Leistungsregelung anderen Reg-
lern über Betriebszustände Signal geben, z.B. Zwangsschließung
von Expansionsventilen, Alarmsignale und Alarmmitteilungen.
Hauptfunktion des Reglers ist es, Verdichter und Verflüssiger so
zu steuern, dass sie ständig unter den energiemäßig optimalen
Druckbedingungen arbeiten. Sowohl der Saugdruck als auch der
Verflüssigungsdruck werden durch von Spannungssignale abge-
benden Druckmessumformern gesteuert.
Die Leistungsregelung erfolgt nach Saugdruck P0. (Das P0-Signal
für den parallelen Verdichter wird vom Druckmessumformer am
Sammler geliefert.)
Zu den verschiedenen Funktionen zählen u.a.:
- Leistungsregelung von bis zu 8 Verdichtern verteilt auf MT und IT
- Leistungsregelung von bis zu 4 Verdichtern auf LT
- Bis zu 3 Entlastungsventile pro Verdichter
- Regelung von Öl Abscheider und Öl Sammler
- Drehzahlregelung von 1 oder 2 Verdichtern in jeder Gruppe
- Bis zu 6 Sicherheitseingänge pro Verdichter
- Möglichkeit für Leistungsbegrenzung um Verbrauchspitzen zu
minimieren
- Wenn die Verdichter nicht starten können andere Regler darüber
signalisiert werden, um die elektronischen Expansionsventile zu
schließen.
- Regelung der Flüssigkeitseinspritzung in die Saugleitung
- Sicherheitsüberwachung von Hochdruck / niederdruck / Druck-
rohrstemperatur.
- Leistungsregelung von bis zu 8 Lüftern
- Fliessender Sollwert gemäß Außentemperatur
- Wärmerückgewinnungsfunktion
- CO2-Gaskühlerregelung und Sammlerregelung
- Ejector Regelung
- Sicherheitsüberwachung von Lüftern
- Der Zustand der Aus- und Eingänge wird mittels Leuchtdioden
auf der Apparatfront angezeigt.
- Alarmsignale lassen sich vom Datenkommunikation generieren.
- Alarme kommen mit Text zur Anzeige, was die Alarmursache
eindeutig erkennbar macht.
- Sowie einige ganz separate Funktionen, die von der Regelung
völlig unabhängig sind – u.a. Alarm-, Thermostat- und Druck-
schalter und PI-Regelungsfunktion.
AK-PC 782A
1. Einführung
Leistungsregler RS8HL203 © Danfoss 2017-11

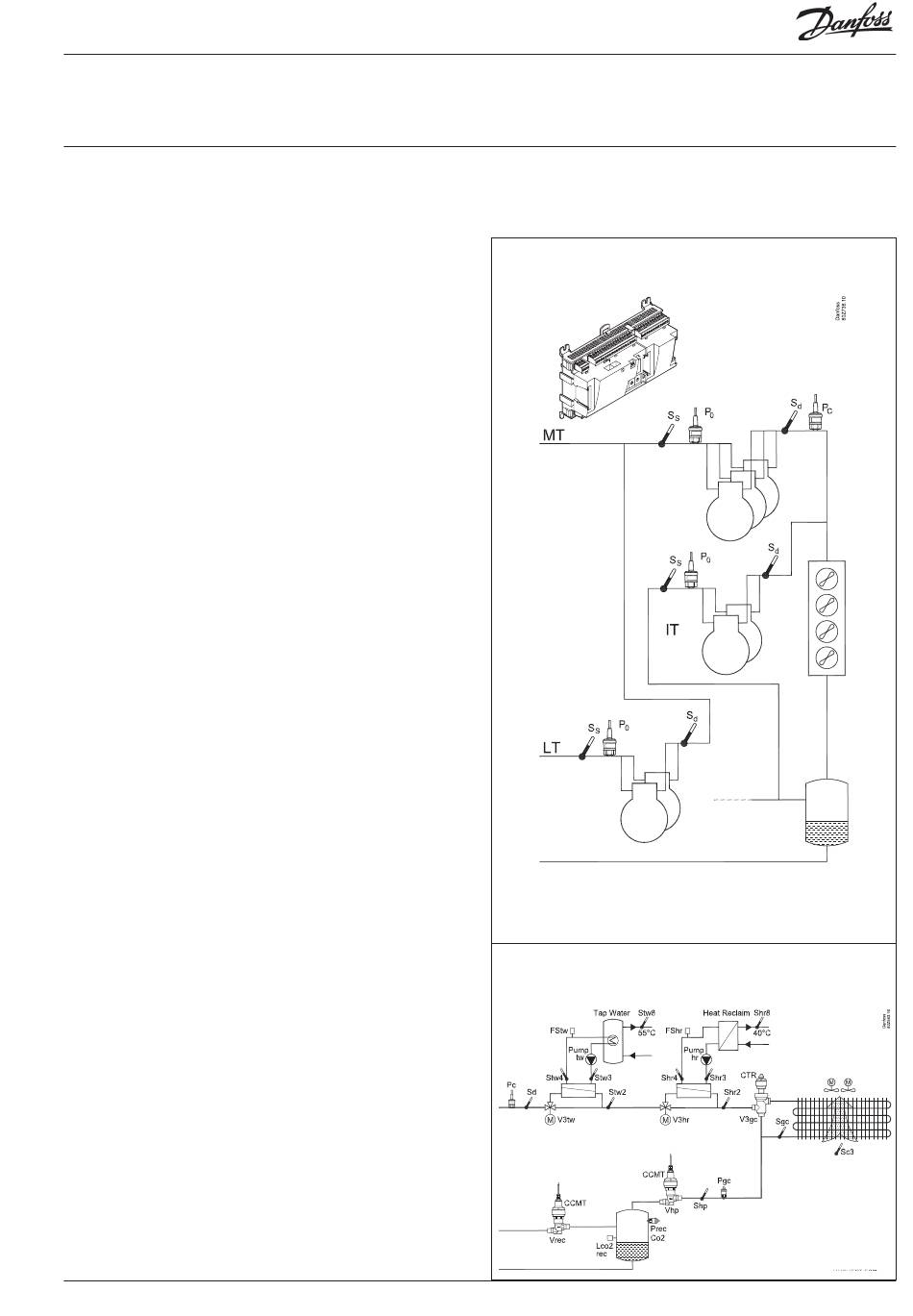

Beispiel
Traditionelle Leistungsregelung
Wärmerückgewinnungsfunktion, Regelung des Verflüssigungsdrucks
und Behälter Druck
SW = 1.8x
