Einführung
Anwendung
• Dieser Kühlstellenregler dient zur Temperaturregelung von Kühl-
möbeln und Kühlräumen in Supermärkten.
• Steuerung der Abtauung, Lüfter, Alarm und Licht
• Für Schalttafeleinbau
Prinzip

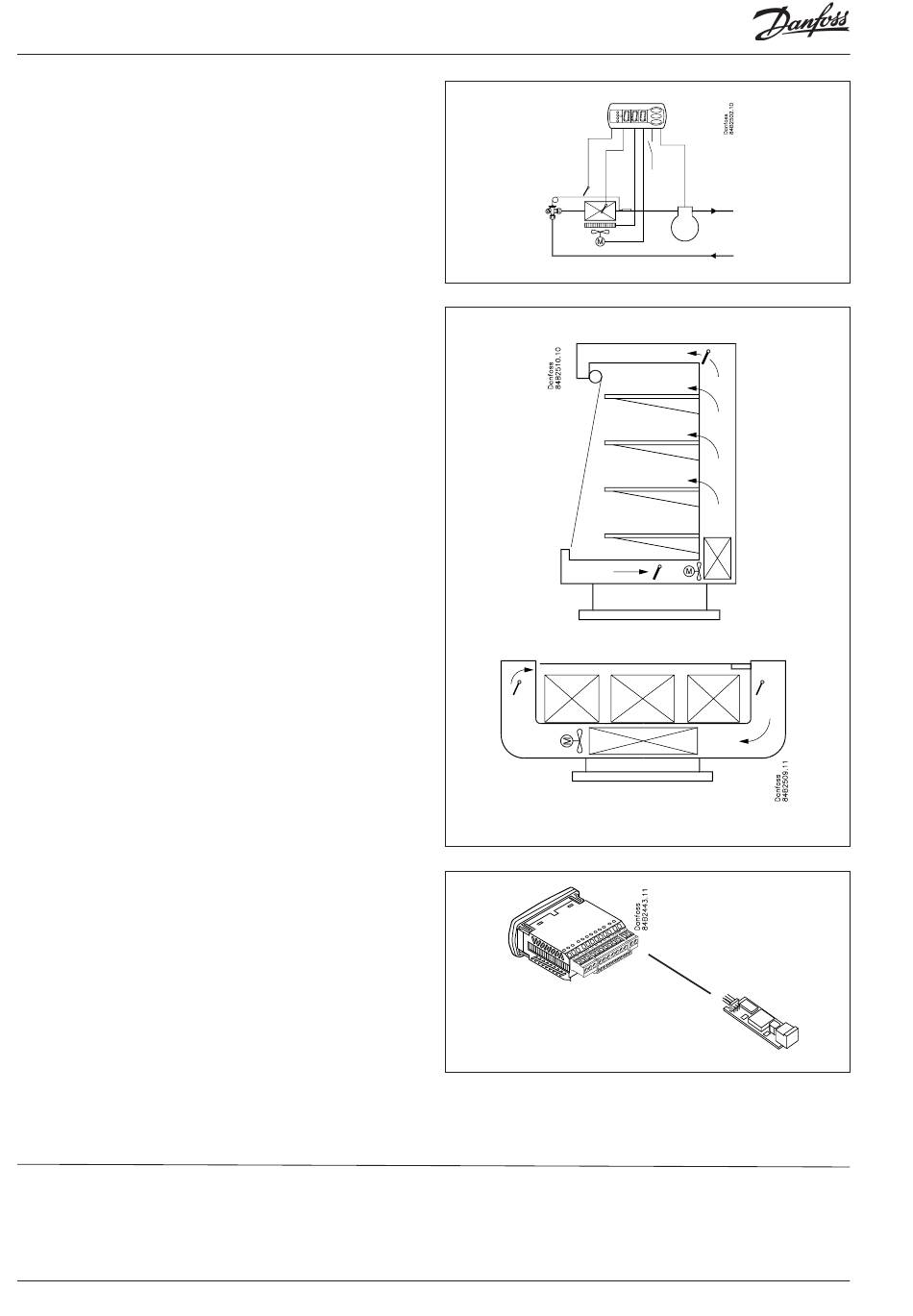

Der Regler enthält eine Temperaturregelungsfunktion, die mit
Istwerten von einem Temperaturfühler versorgt wird.
Der Fühler ist im Kaltluftstrom nach dem Verdampfer (S4), oder im
Rückluftstrom unmittelbar vor dem Verdampfer (S3) anzubringen.
Der Regler steuert die Abtauung, die entweder durch Umluft oder
elektrisch erfolgt. Das Wiedereinschalten nach der Abtauung kann
zeitabhängig oder temperaturabhängig vorgenommen werden.
Die Abtautemperatur lässt sich direkt im Regler auslesen (Signal
vom Abtaufühler).
Zwei bis vier Relais schalten die gewünschten Funktionen — ab-
hängig von den gewählten Anwendungen.
• Kühlung (Verdichter oder Magentventil)
• Abtauung
• Lüfter
• Alarm
• Licht
Auf der nächsten Seite werden die verschiedenen Anwendungen
beschrieben.
Vorteile
• Schnellkonfiguration
• Bedarfsabtauung in 1:1-Anlagen
• Tasten und Dichtung in die Front eingegossen.
• Schutzart IP 65 auf der Front
• Digitale Eingänge für entweder:
- Türkontaktfunktion mit Alarm
- Abtausstart
- Start/Stopp der Regelung
- Nachtbetrieb
- Wechseln zwischen zwei Temperatursollwerten
- Möbelreinigungsfunktion
• Schnellprogrammierung über Programmierungsschlüssel
• HACCP
Werkskalibrierung, die eine höhere Messgenauigkeit als im
Standard EN 441-13 festgelegt ohne nachfolgende Kalibrierung
(Pt1000-Ohm-Fühler) gewährleistet.
• Zusatzmodul
Der Regler lässt sich, falls die Anwendung dies erfordert, mit
einem Einsteckmodul aufrüsten.
Der Regler ist standardmäßig mit einem Modulsteckplatz ausge-
stattet, sodass das Modul nur eingeschoben werden muss.
- Batterie- und Buzzermodul
Das Modul sichert die Spannungsversorgung des Reglers, falls
die Netzspannung länger als vier Stunden ausfallen sollte. Die
Uhrfunktion lässt sich damit unter Stromausfall sicherstellen.
- Datenkommunikation
Soll die Bedienung von einem PC aus erfolgen, ist im Regler ein
Datenkommunikationsmodul vorzusehen.
- Koordinierte Abtauung durch Datenkommunikation
Inhalt
Einführung .......................................................................................................... 2
Bedienung .......................................................................................................... 5
Menüübersicht .................................................................................................. 6
2
Manual RS8DZ603 © Danfoss 08-2010
Funktionen .......................................................................................................... 8
Anschlüsse ........................................................................................................14
Daten ..................................................................................................................15
Bestellung .........................................................................................................16
EKC 202
