1. Einführung

Anwendung

AK-PC 782A sind komplette Regeleinheiten zur Leistungsregelung von
Verdichtern und Verflüssigern in transkritischen CO
mit parallel geschalteten Verdichtern. Der Regler übernimmt
zusätzlich das Ölmanagement, die Wärmerückgewinnung
und die CO -Gasdruckregelung.
2
Die Regler können zusätzlich zur Leistungsregelung anderen
Reglern über Betriebszustände Signal geben, z. B. Zwangsschließung
von Expansionsventilen, Alarmsignale und Alarmmitteilungen.
Hauptfunktion des Reglers ist es, Verdichter und Verflüssiger so zu steuern,
dass sie ständig unter den energiemäßig optimalen Druckbedingungen
arbeiten. Sowohl der Saugdruck als auch der Verflüssigungsdruck werden
von Druckmessumformern gesteuert, die Spannungssignale abgeben.
Die Leistungsregelung muss durch Saugdruck P0 erfolgen.
(Das P0-Signal für den parallelen Verdichter wird vom
Druckmessumformer am Sammler geliefert.)
Zu den verschiedenen Funktionen zählen u. a.:
• Leistungsregelung von bis zu 8 Verdichtern verteilt auf
MT- und IT Leistungsregelung von bis zu 4 Verdichtern auf LT
• Bis zu drei Entlastungsvorrichtungen pro Verdichter
• Regelung von Ölabscheider und Ölsammler
• Drehzahlregelung von ein oder zwei Verdichtern in jeder Gruppe
• Bis zu 6 Sicherheitseingänge pro Verdichter
• Möglichkeit zur Leistungsbegrenzung, um Verbrauchsspitzen
zu minimieren
• Wenn der Verdichter nicht startet, können an andere Regler
entsprechende Signale übermittelt werden, um die elektronischen
Expansionsventile zu schließen
• Regelung der Flüssigkeitseinspritzung in die Saugleitung
• Sicherheitsüberwachung von Hochdruck / Niederdruck /
Druckrohrtemperatur
• Leistungsregelung von bis zu 8 Lüftern
• Fließender Sollwert gemäß Außentemperatur
• Wärmerückgewinnungsfunktion
• CO -Gaskühlerregelung und Sammlerregelung
2
• Ejektorregelung: HP, LE (Flüssigkeit)
• Sicherheitsüberwachung von Lüftern
• Der Zustand der Aus- und Eingänge wird mittels Leuchtdioden
an der Apparatfront angezeigt.
• Alarmsignale lassen sich über Datenkommunikation generieren.
• Alarme kommen mit Text zur Anzeige, was die Alarmursache eindeutig
erkennbar macht.
• Dazu kommen einige ganz separate Funktionen, die von der Regelung
völlig unabhängig sind – u. a. Alarm-, Thermostat-, Druckschalter-
und PI-Regelungsfunktionen.
© Danfoss | DCS (vt) | 2020.02
-Boosterregelung AK-PC 782A
2

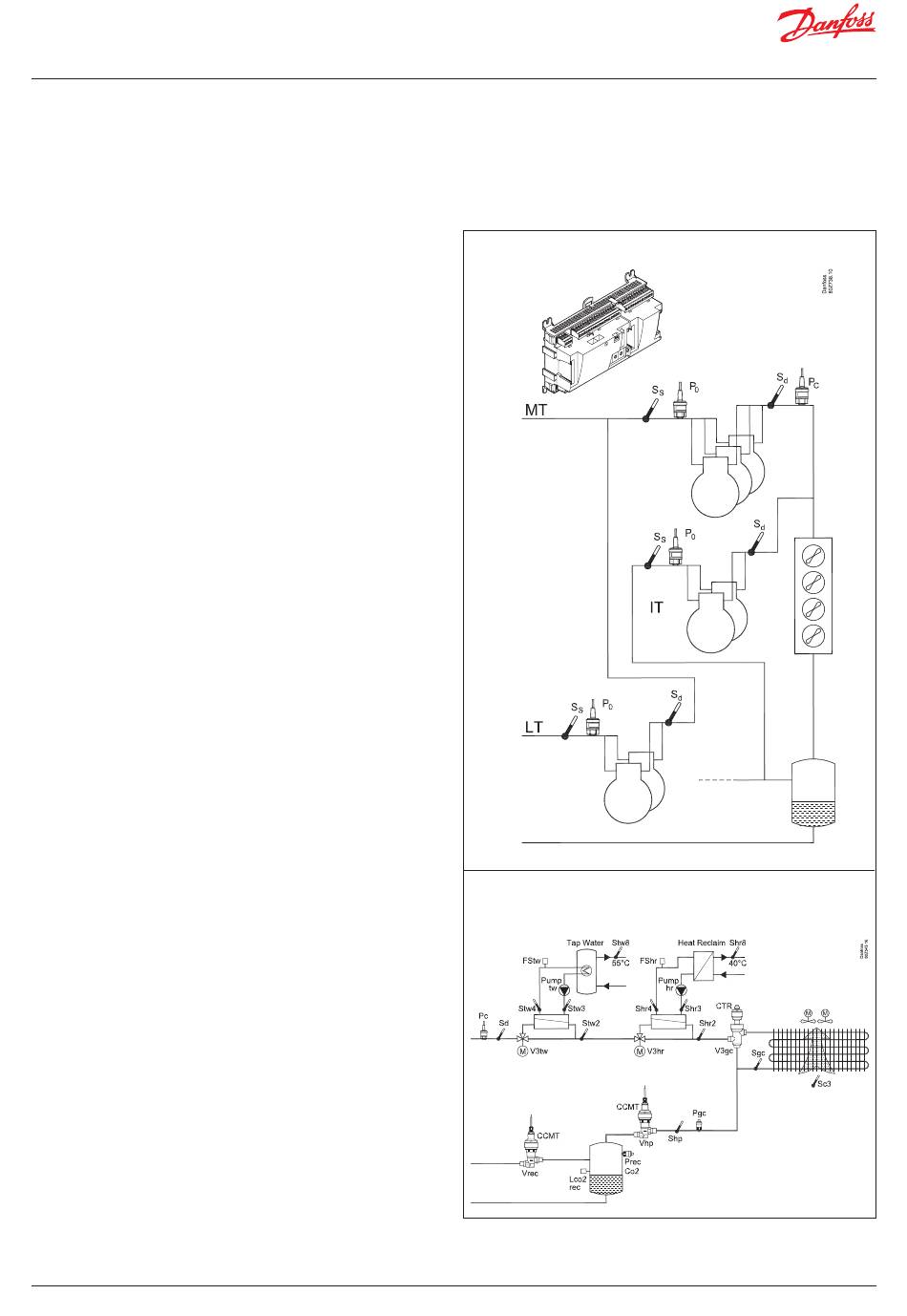

Beispiele
-Boosteranlagen
2
Herkömmliche Leistungsregelung
Wärmerückgewinnungsfunktion, Regelung des Verflüssigungsdrucks
und Behälterdrucks
SW = 2,6x
