5.2

Anschluss Modul

S1
Die Werkseinstellung für den Busabschluss ist OFF (AUS).
Alternativ ist der Busabschluss über entsprechende Schaltungen in den Busanschlusssteckern möglich.
Datenleitung
Datenleitung
Achtung!
Es muss unbedingt beachtet werden, dass nur eine der beiden Möglichkeiten für den Busabschluss
genutzt wird und nur beim ersten und letzten Teilnehmer der Busabschluss eingeschaltet ist. Andern-
falls ist ein Betrieb der Kommunikation nicht möglich.
Pin Name
Gehäuse Schirm
1 CAN_L
2 CAN_L
3 CAN_GND
4 n.c.
5 n.c.
6 CAN_GND
7 CAN_H
8 CAN_H
9 -
Für die Busleitung verdrillte und geschirmte Leitung verwenden. Den Schirm als Geflechtschirm aus-
führen (kein Folienschirm).
Achtung!
Den Leitungsschirm an beiden Enden flächig mit PE verbinden.
Agile
14 Systembus

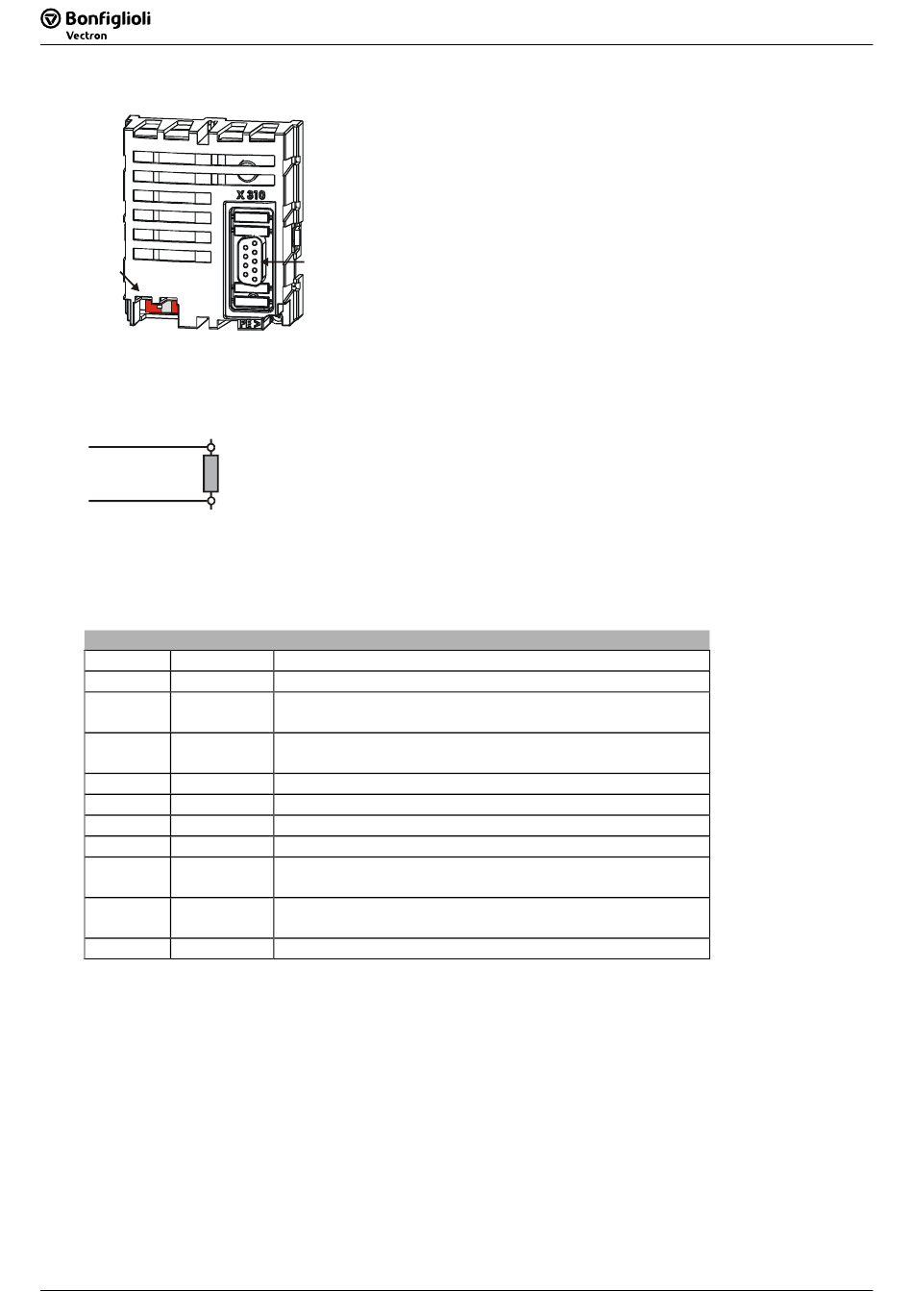

Der Busstecker X310 (9-pol. Sub-D) ist gemäß der DS102 Versi-
on 2.0 (Bus node, Option A) belegt.
Details der nachfolgenden Tabelle zur Belegung des Bussteckers
entnehmen.
Der an einem Strang notwendige Busabschluss beim physikalisch
X310
ersten und letzten Teilnehmer kann über den DIP-Schalter S1
auf dem Kommunikationsmodul aktiviert werden.
CAN high (Pin 7)
120 Ω
CAN low (Pin 2)
Busstecker X310
Verbunden mit PE.
CAN-Low Bus-Schnittstelle,
kurzschlussfest und funktionsisoliert, max. Strom 60 mA
CAN-Low Bus-Schnittstelle,
kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Masse/GND
nicht benutzt
nicht benutzt
Masse/GND
CAN-High Bus-Schnittstelle,
kurzschlussfest und funktionsisoliert, max. Strom 60 mA
CAN-High Bus-Schnittstelle,
kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Nicht anschließen.
