7.6.4 Kommunikationsbeziehungen der Prozessdatenkanäle
Unabhängig von den zu übertragenden Prozessdaten müssen die Kommunikationsbeziehungen der
Prozessdatenkanäle definiert werden. Die Verbindung von PDO-Kanälen erfolgt über die Zuordnung
der Identifier. Die Identifier von Rx-/Tx-PDO müssen jeweils übereinstimmen.
Es gibt zwei Möglichkeiten:
− ein Rx-PDO auf ein Tx-PDO verbinden (one to one)
− mehrere Rx-PDO's auf ein TxPDO verbinden (one to many)
Dieses Verfahren wird über eine Kommunikationsbeziehungsliste in Tabellenform dokumentiert.

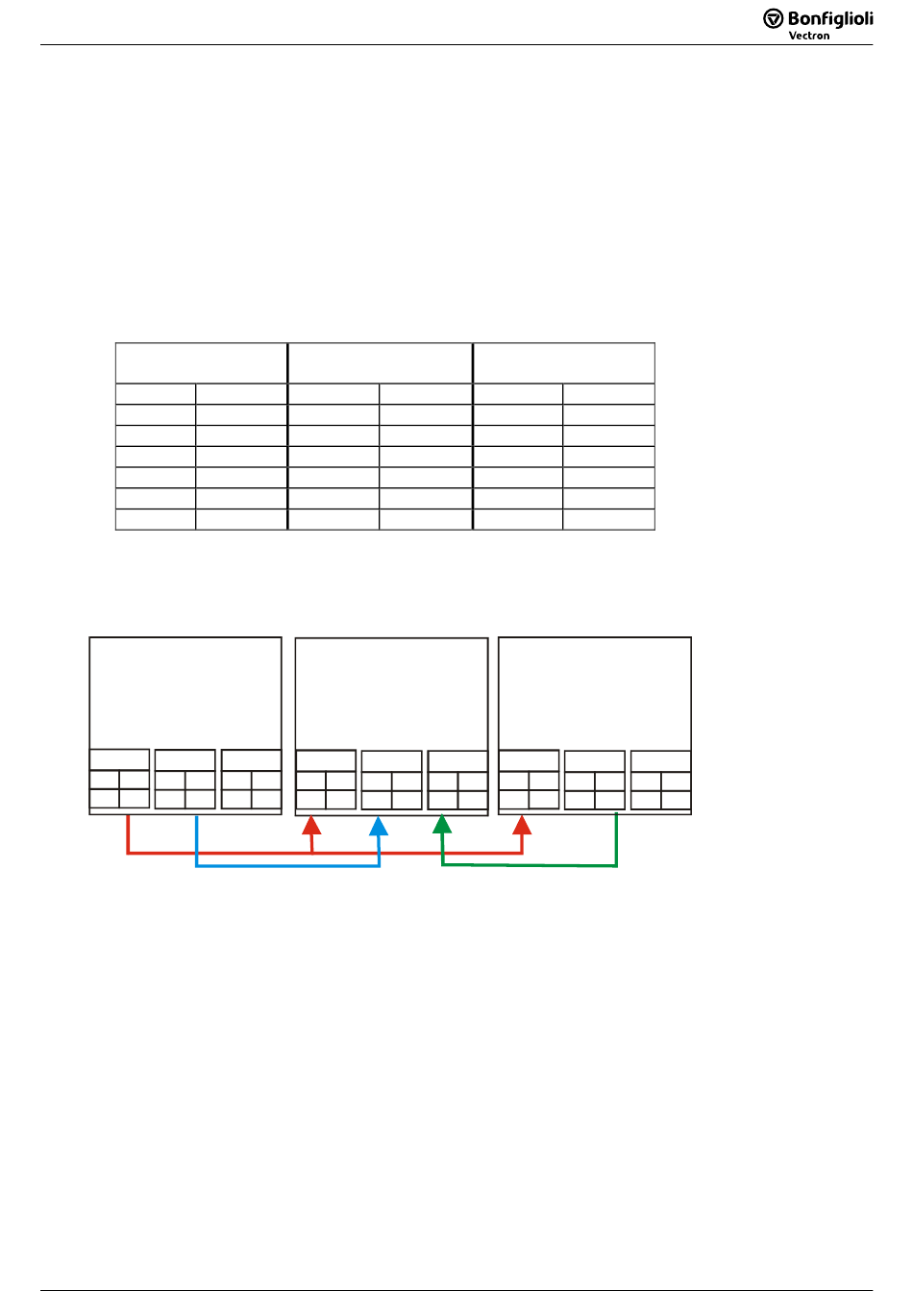

Beispiel:
Frequenzumrichter
1
PDO Identifier
TxPDO1
RxPDO1
TxPDO2
RxPDO2
TxPDO3
RxPDO3
Achtung!
Alle benutzten TxPDO's müssen differierende Identifier besitzen!
Der Identifier muss im Systembus-Netzwerk eindeutig sein.
Frequenzumrichter 1
PDO1
PDO2
Rx Tx
Rx Tx
385 641
7.6.5 Virtuelle Verknüpfungen
Ein PDO-Telegramm beinhaltet gemäß CANopen® 0...8 Datenbytes. In diesen Datenbytes kann ein
Mapping auf beliebige Objekte erfolgen.
Für den Systembus werden die PDO-Telegramme fest mit 8 Datenbytes definiert. Das Mapping erfolgt
nicht wie bei CANopen® über Mapping-Parameter sondern über die Methode der Quellen und Ver-
knüpfungen.
Jede Funktion stellt ihre Ausgangsdaten über eine Quelle zur Verfügung. Diese Quellen werden über
Quellennummern definiert. Die Eingangsdaten von Funktionen werden über Parameter definiert. Die
Verbindung eines Dateneingangs zu einem Datenausgang erfolgt über die Zuordnung von Parametern
zu Quellennummern.
