Anschluss

5 Anschluss
Die CAN-Anschaltung des Systembusses ist physikalisch gemäß der ISO-DIS 11898 (CAN High Speed)
ausgelegt. Die Bustopologie ist die Linienstruktur.
Vorsicht!
Vor Montage- und Anschlussarbeiten den Frequenzumrichter spannungslos schalten. Die
Spannungsfreiheit prüfen.
Die Montage unter Spannung ist nicht zulässig und führt zur Zerstörung des Frequenzum-
richters oder des Kommunikationsmoduls.
5.1

Anschluss an die Klemmen

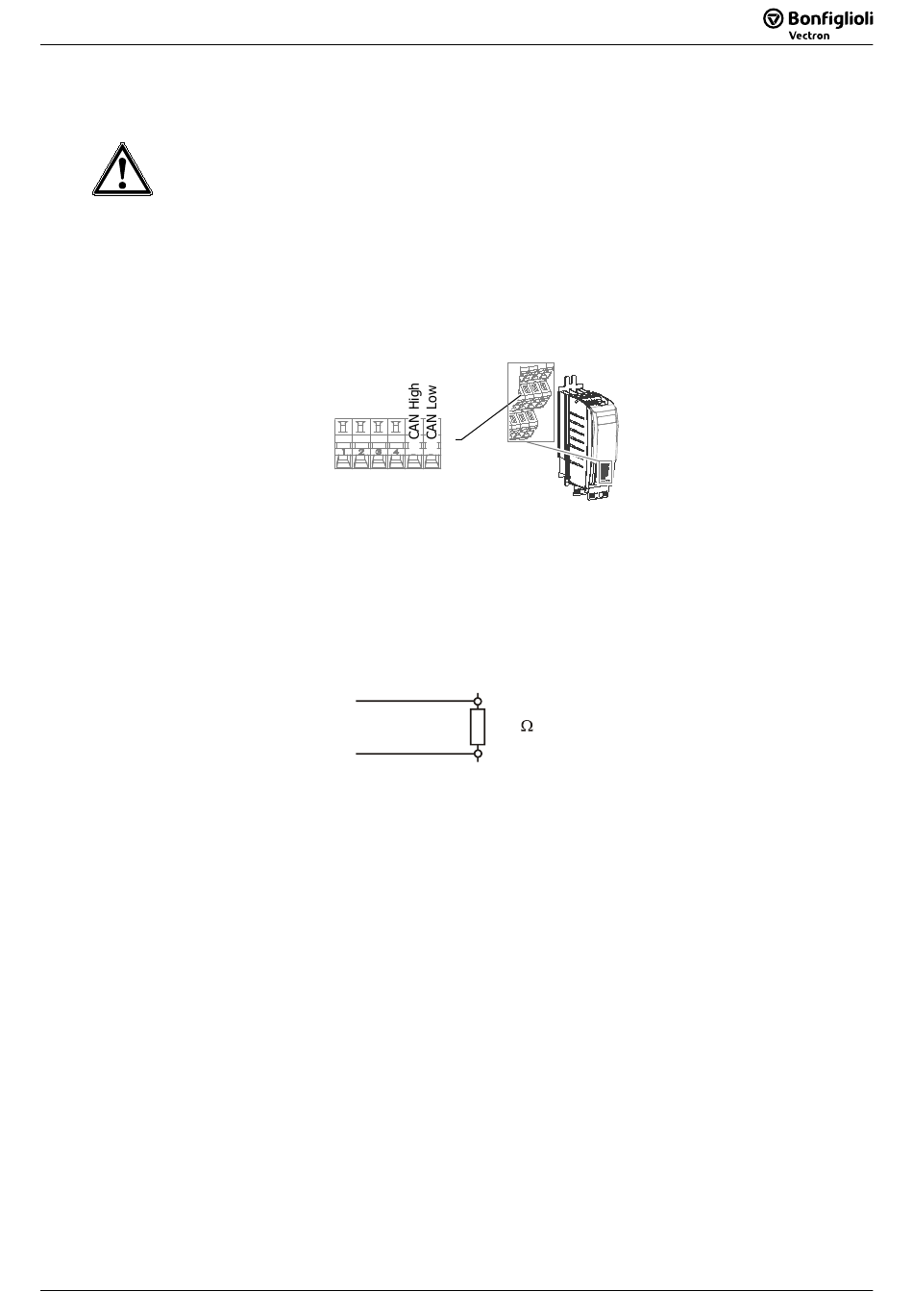

Den Bus an die Klemmen X12.5 und X12.6 des Frequenzumrichters anschließen.
Leitung
• Für die Busleitung verdrillte und geschirmte Leitung verwenden.
• Den Schirm als Geflechtschirm ausführen (kein Folienschirm).
•
Den Leitungsschirm an beiden Enden flächig mit PE verbinden.
Busabschluss
Den an einem Strang notwendigen Busabschluss am physikalisch ersten und letzten Teilnehmer an-
schließen.
07/2010
X12
5 6
Datenleitung
Datenleitung
13
Systembus Agile
CAN High
120
CAN Low
