Bedienung des VLT
Benutzen Sie zur Programmierung und örtlichen
Steuerung das Bedienfeld des Frequenzumrichters.

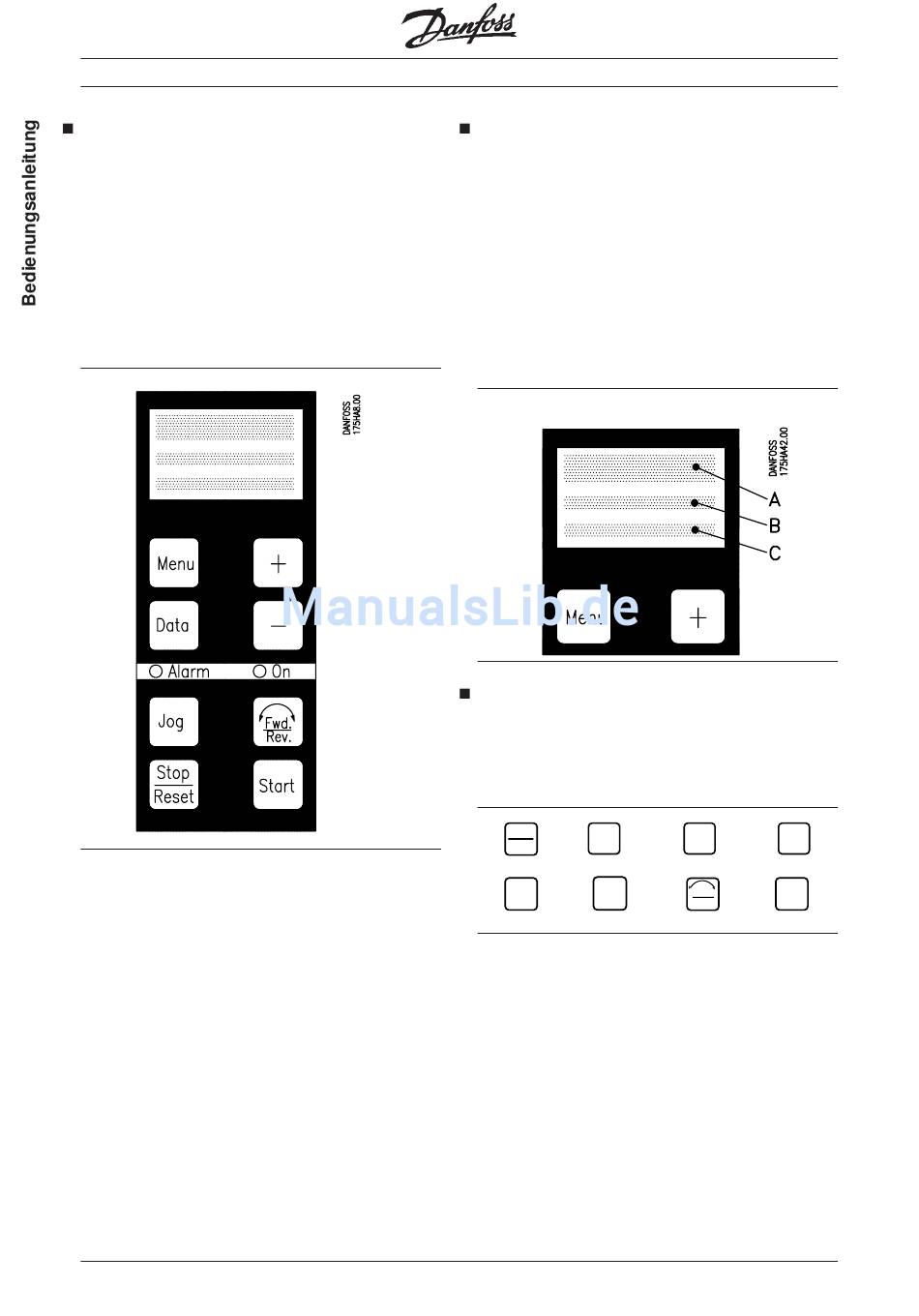

Das Bedienfeld besteht aus
– einer Anzeige, auf der Sie alle für Sie relevanten Infor-
mationen ablesen können,
– Tasten, die eine oder mehrere Funktionen erfüllen,
die nachstehend genauer beschrieben werden,
– zwei LED-Leuchten:
Grün: Der Frequenzumrichter betriebsbereit.
Rot: Störmeldung.
4 6
®
VLT Serie 2000

Anzeige

Die leuchtende Hintergrundbeleuchtung der Anzeige ist
ein Anzeichen dafür, daß der Frequenzumrichter mit
Spannung versorgt wird.
Die Anzeige ist dreizeilig.
Zeile A: Daueranzeige von Text in Großbuchstaben,
auch während der Programmierung des
Frequenzumrichters.
Zeile B: Anzeige des gewählten Parameters und der
Drehrichtung.
Zeile C: Anzeige des Parameterwerts und des ge-
wählten Menüs.

Display-Tasten

Auf dem Display befinden sich die folgenden acht
Tasten, deren Funktionen auf der nächsten Seite
beschrieben sind.
Stop
Menu
Reset
+
Jog
MG.20.B6.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
Seite Seite Seite Seite
–
Data
Fwd.
Start
Rev.
