Sicherheit und Konformität
HINWEIS
Die Aufstellung eines Frequenzumrichters in aggressiven
Umgebungsbedingungen verkürzt die Lebensdauer des
Geräts erheblich und erhöht das Risiko von Ausfällen.
Vor der Installation des Frequenzumrichters muss die
Umgebungsluft auf Flüssigkeiten, Stäube und Gase geprüft
werden. Dies kann z. B. geschehen, indem man bereits
vorhandene Installationen am betreffenden Ort näher in
Augenschein nimmt. Typische Anzeichen für schädigende
atmosphärische Flüssigkeiten sind an Metallteilen
haftendes Wasser, Öl oder Korrosionsbildung an Metall-
teilen.
Übermäßige Mengen Staub finden sich häufig an
Gehäusen und vorhandenen elektrischen Installationen. Ein
Anzeichen für aggressive Schwebegase sind Schwarzverfär-
bungen von Kupferstäben und Kabelenden in
vorhandenen Installationen.
2.4 Vibrationen und Erschütterungen
Der Frequenzumrichter wurde nach Verfahren gemäß der
folgenden Normen geprüft:
Der Frequenzumrichter entspricht den Anforderungen für
die Bedingungen bei Montage des Geräts an Wänden, in
Maschinengestellen oder Schaltschränken.
IEC/EN 60068-2-6: Schwingen (sinusförmig) - 1970
IEC/EN 60068-2-64: Schwingen, Breitbandrauschen
(digital geregelt)
VLT Micro Drive Projektierungshandbuch
®
MG02K103 – VLT ist eine eingetragene Marke von Danfoss.
2.5 Vorteile
2.5.1 Gründe für den Einsatz eines
Frequenzumrichter für die Regelung
von Lüftern und Pumpen
Bei einem Frequenzumrichter wird die Tatsache
ausgenutzt, dass Zentrifugallüfter und Kreiselpumpen den
Proportionalitätsgesetzen für derartige Geräte folgen.
Weitere Informationen finden Sie im 2.5.3 Beispiel für
Energieeinsparungen.

2.5.2 Der klare Vorteil: Energieeinsparung

Der eindeutige Vorteil bei Einsatz eines
Frequenzumrichters zur Drehzahlregelung von Lüftern oder
Pumpen ist die elektrische Energieeinsparung.
Im Vergleich zu alternativen Regelsystemen und Techno-
logien ist ein Frequenzumrichter das energieoptimale
Steuersystem zur Regelung von Lüftungs- und Pumpen-
anlagen.

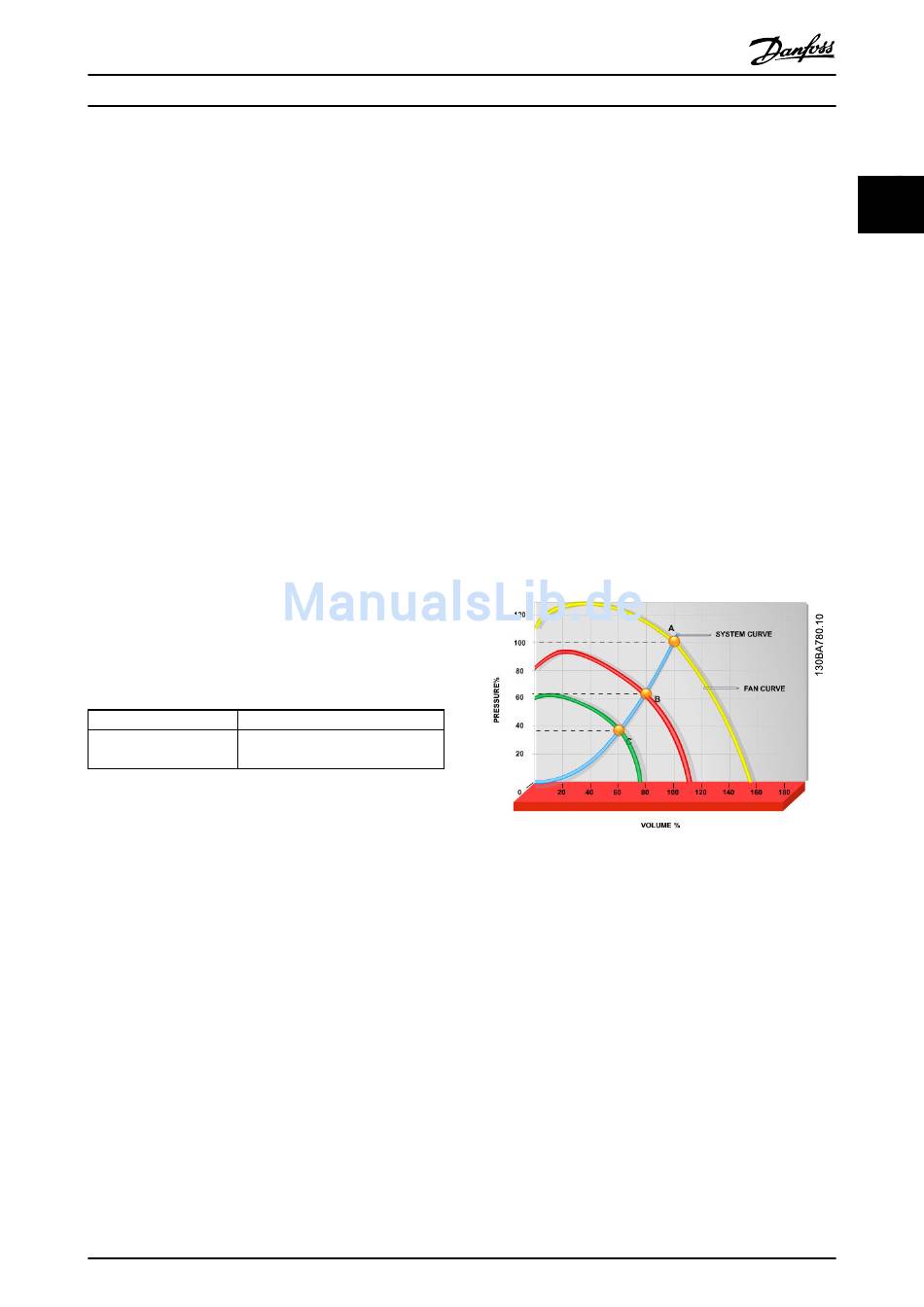

Abbildung 2.1 In der Grafik sind Lüfterkurven (A, B und C) für
geringere Lüftervolumen dargestellt.
2 2
