Danfoss VLT HVAC Drive Projektierungshandbuch Seite 144

7. Installieren und Konfigurieren der RS-485-
Schnittstelle

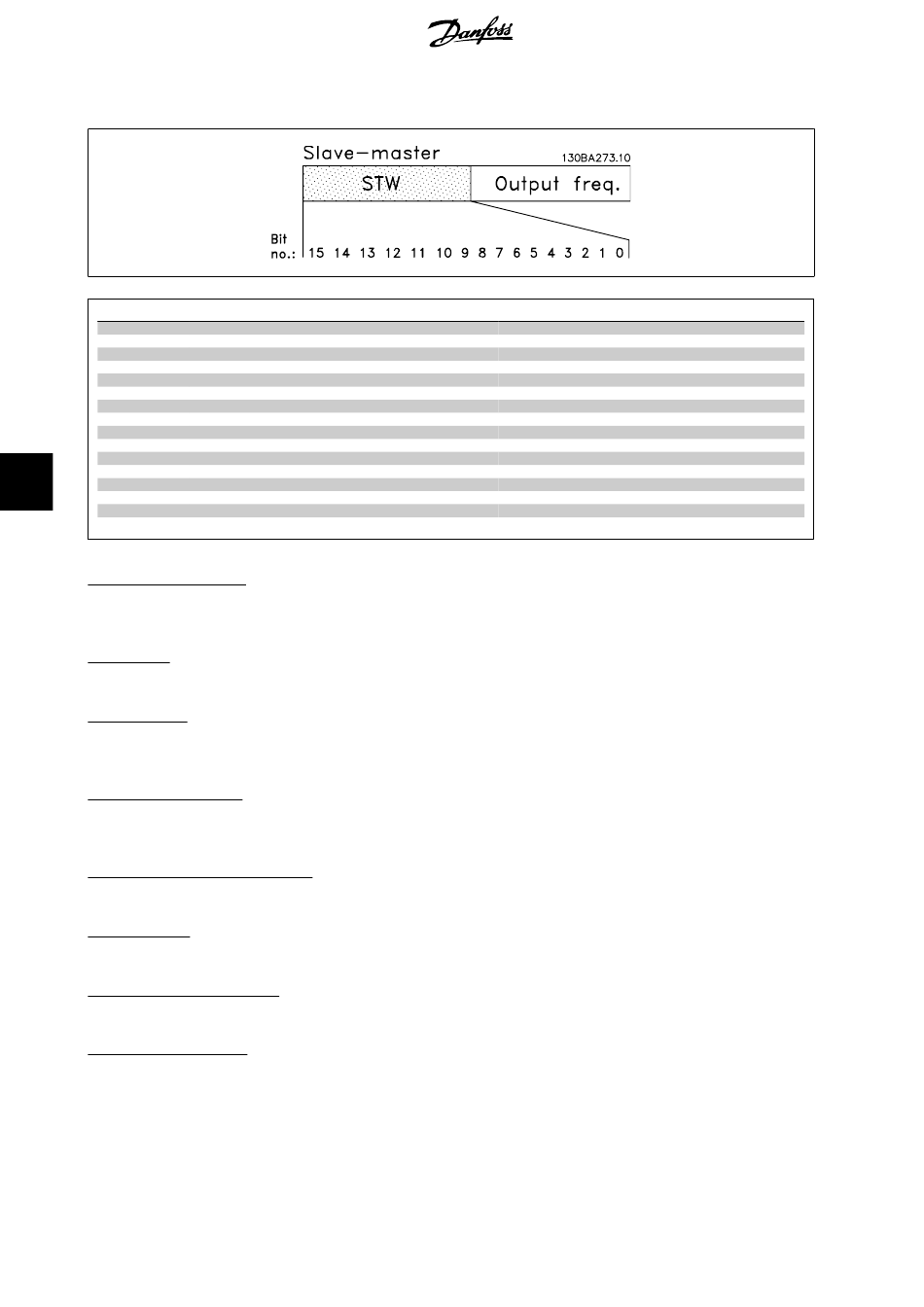

7.11.2. Zustandswort gemäß FC-Profil (ZSW) (Par. 8-10 = FC-Profil)
Bit
00
01
02
03
04
05
06
07
08
09
10
7
11
12
13
14
15
Erklärung der Zustandsbits
Bit 00, Regler nicht bereit/bereit:
Bit 00 = „0": Der Frequenzumrichter hat abgeschaltet. Bit 00 = „1": Regler des Frequenzumrichters bereit, aber möglicherweise keine Versorgung zum
Leistungsteil (bei externer 24 V-Versorgung der Steuerkarte).
Bit 01, FU bereit:
Bit 01 = „1": Der Frequenzumrichter ist betriebsbereit, aber der Motorfreilauf-Befehl ist über die Digitaleingänge oder den Buseingang aktiv.
Bit 02, Motorfreilauf:
Bit 02 = „0": Der Frequenzumrichter führt einen Motorfreilauf aus. Bit 02 = „1": Der Motor läuft an, wenn die entsprechenden Startsignale gegeben
werden.
Bit 03, Kein Fehler/Abschaltung:
Bit 03 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 03 = „1": Der Frequenzumrichter hat abgeschaltet. Um den Fehler zurückzusetzen,
muss ein [Reset] ausgeführt werden.
Bit 04, Kein Fehler/Fehler (keine Abschaltung):
Bit 04 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 04 = „1": Der Frequenzumrichter meldet einen Fehler, aber schaltet nicht ab.
Bit 05, Nicht benutzt:
Bit 05 wird im Zustandswort nicht benutzt.
Bit 06, Kein Fehler/Abschaltblockierung:
Bit 06 = „0": Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 06 = „1": Der Frequenzumrichter ist abgeschaltet und blockiert.
Bit 07, Keine Warnung/Warnung:
Bit 07 = „0": Es liegen keine Warnungen vor. Bit 07 = „1": Eine Warnung liegt vor.
144
Bit = 0
Regler nicht bereit
FU nicht bereit
Motorfreilauf
Kein Fehler
Kein Fehler
Reserviert
Kein Fehler
Keine Warnung
Drehzahl ≠ Sollwert
Ortbetrieb
Außerhalb Frequenzgrenze
Kein Betrieb
FU OK
Spannung OK
Moment OK
Timer OK
MG.11.B6.03 - VLT
Projektierungshandbuch für VLT
Bit = 1
Regler bereit
FU bereit
Aktivieren
Abschaltung
Fehler (keine Abschaltung)
-
Abschaltblockierung
Warnung
Drehzahl = Sollwert
Bussteuerung
Frequenzgrenze OK
Betrieb
Gestoppt, autom. Start
Spannung überschritten
Moment überschritten
Timer überschritten
® ist ein eingetragenes Warenzeichen von Danfoss.
®
HVAC Drive
