5. Installieren
1. Benutzen Sie Schirmbügel oder EMV-Verschraubungen, um den Kabelschirm am Frequenzumrichter und am Abschirmblech des Bremswiders-
tands aufzulegen.
2. Der Querschnitt des Bremswiderstandskabels ist entsprechend der Nenndaten des verwendeten Bremswiderstands zu bemessen.
ACHTUNG!
Zwischen den Klemmen können Spannungen bis zu 975 V DC (bei 600 V AC) auftreten.
5

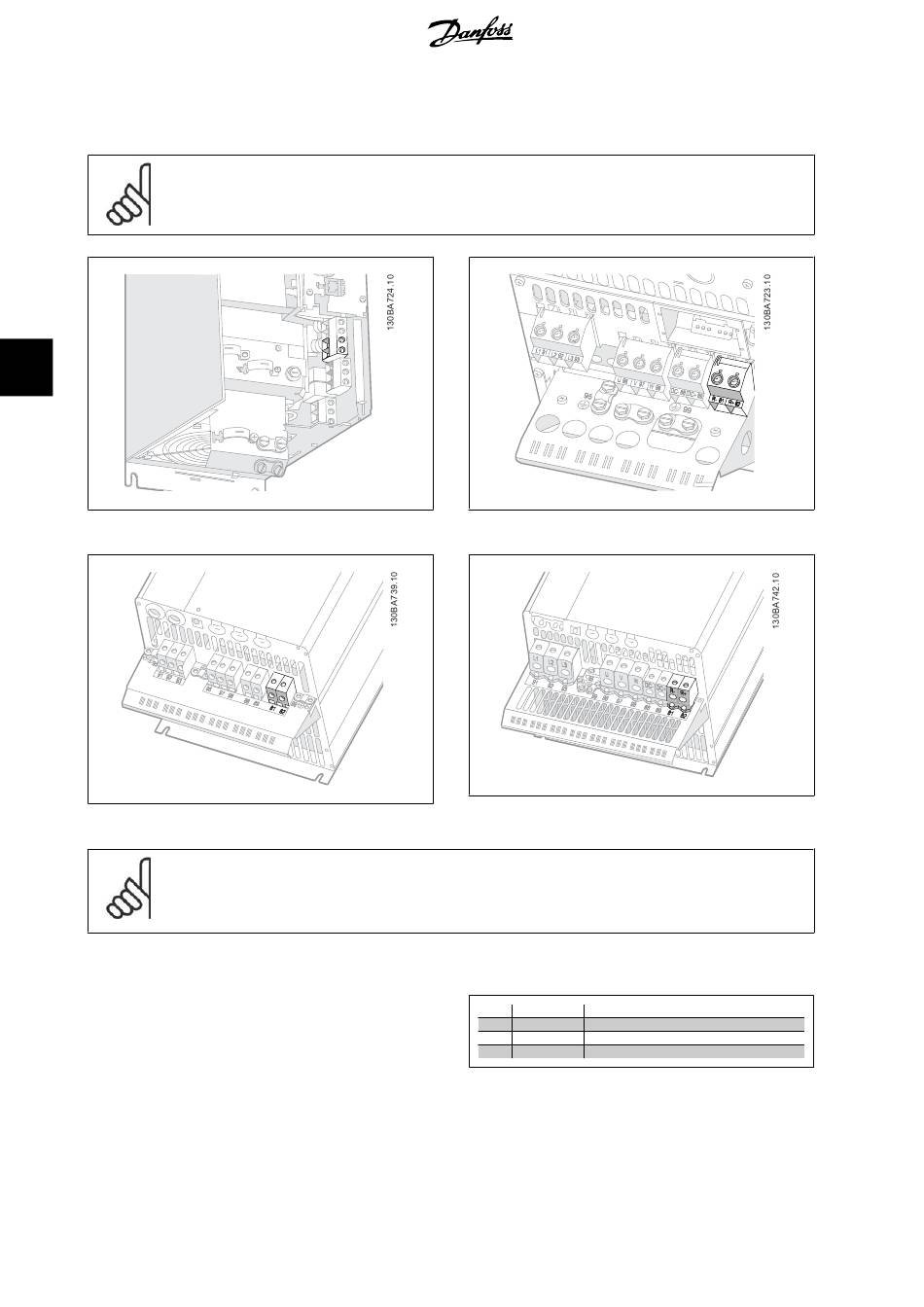

Abbildung 5.39: B3-Verbindungsklemme für Bremswiderstand
Abbildung 5.41: C3-Verbindungsklemme für Bremswiderstand
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Nur der Frequenzum-
richter darf das Schütz steuern.
5.4.3. Relaisanschluss
Zum Einstellen der Relaisausgänge siehe Parametergruppe 5-4* Relais.
100
Abbildung 5.40: B4-Verbindungsklemme für Bremswiderstand
Abbildung 5.42: C4-Verbindungsklemme für Bremswiderstand
No.
MG.11.B6.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
Projektierungshandbuch für VLT
01 - 02 Schließer (normalerweise offen)
01 - 03 Öffner (normalerweise geschlossen)
04 - 05 Schließer (normalerweise offen)
04 - 06 Öffner (normalerweise geschlossen)
®
