2.6.17. Kühlturmgebläse
Kühlturmgebläse dienen zur Kühlung von Kondensatorwasser in wassergekühlten Kälteanlagen. Diese sind am effizientesten, wenn es um die Kaltwas-
serbereitung geht - sie sind bis zu 20 % effizienter als luftgekühlte Anlagen. Je nach den klimatischen Verhältnissen sind Kühltürme häufig die
energiesparendste Methode zur Kühlung des Kondensatorwassers wassergekühlter Kühlanlagen.
Die Kühlung erfolgt durch Verdunstung.
Um die Oberfläche des Kondensatorwassers zu vergrößern, wird dieses in den Kühlturm gesprüht. Das Kühlturmgebläse führt Luft durch den Füllbereich
und unterstützt damit die Verdunstung des Wassers. Durch die Verdunstung wird dem Wasser Energie entzogen, was eine Temperatursenkung bewirkt.
Das gekühlte Wasser wird im Kühlturmbecken aufgefangen, von wo es wieder in den Kondensator der Kühlanlage zurückgepumpt wird. Danach wiederholt
sich der Kreislauf.
2.6.18. Die VLT-Lösung
Mit einem Frequenzumrichter können Kühlturmventilatoren zwecks Aufrechterhaltung der Kondensatorwassertemperatur auf die erforderliche Drehzahl
geregelt werden. Die Frequenzumrichter können außerdem je nach Bedarf zum Ein- und Ausschalten des Ventilators eingesetzt werden.
Aufgrund der zahlreichen Funktionen der Danfoss -Frequenzumrichter speziell für den HLK-Bereich kann der HVAC-Frequenzumrichter zur Leistungsver-
besserung bestehender Kühlturmventilatoranwendungen eingesetzt werden. Mit Abnahme der Drehzahl der Kühlturmventilatoren unter einen bestimmten
Wert verringert sich der Kühleffekt, den der Ventilator auf das Wasser hat. Bei Einsatz eines Getriebemotors zur Frequenzregelung des Kühlturmlüfters
ist auch u. U. eine Mindestdrehzahl von 40-50 % erforderlich.
Die kundenseitig programmierbare Mindestfrequenz ermöglicht die Aufrechterhaltung der Mindestdrehzahl auch dann, wenn der Istwert oder der Dreh-
zahlsollwert eigentlich niedrigere Drehzahlen bewirken sollte.
Ebenfalls als Standardfunktion kann der Frequenzumrichter in den Energiesparmodus versetzt werden, in dem der Lüfter angehalten wird, bis wieder
eine höhere Drehzahl erforderlich ist. Darüber hinaus treten bei einigen Kühltürmen unerwünschte Frequenzen auf, die zu Vibrationen führen können.
Diese Frequenzen lassen sich durch Frequenzausblendung im Frequenzumrichter leicht vermeiden.

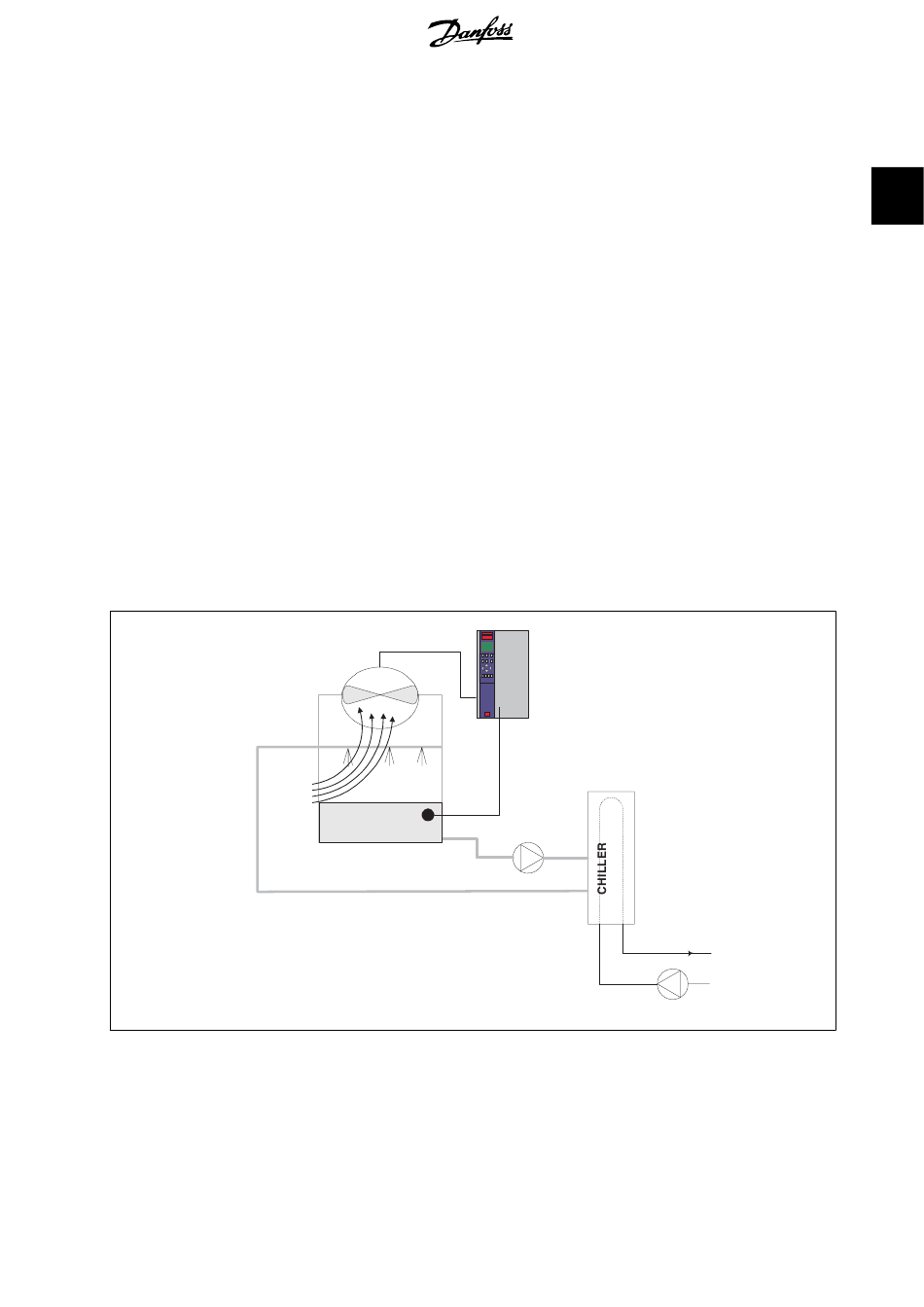

Water Inlet
®
