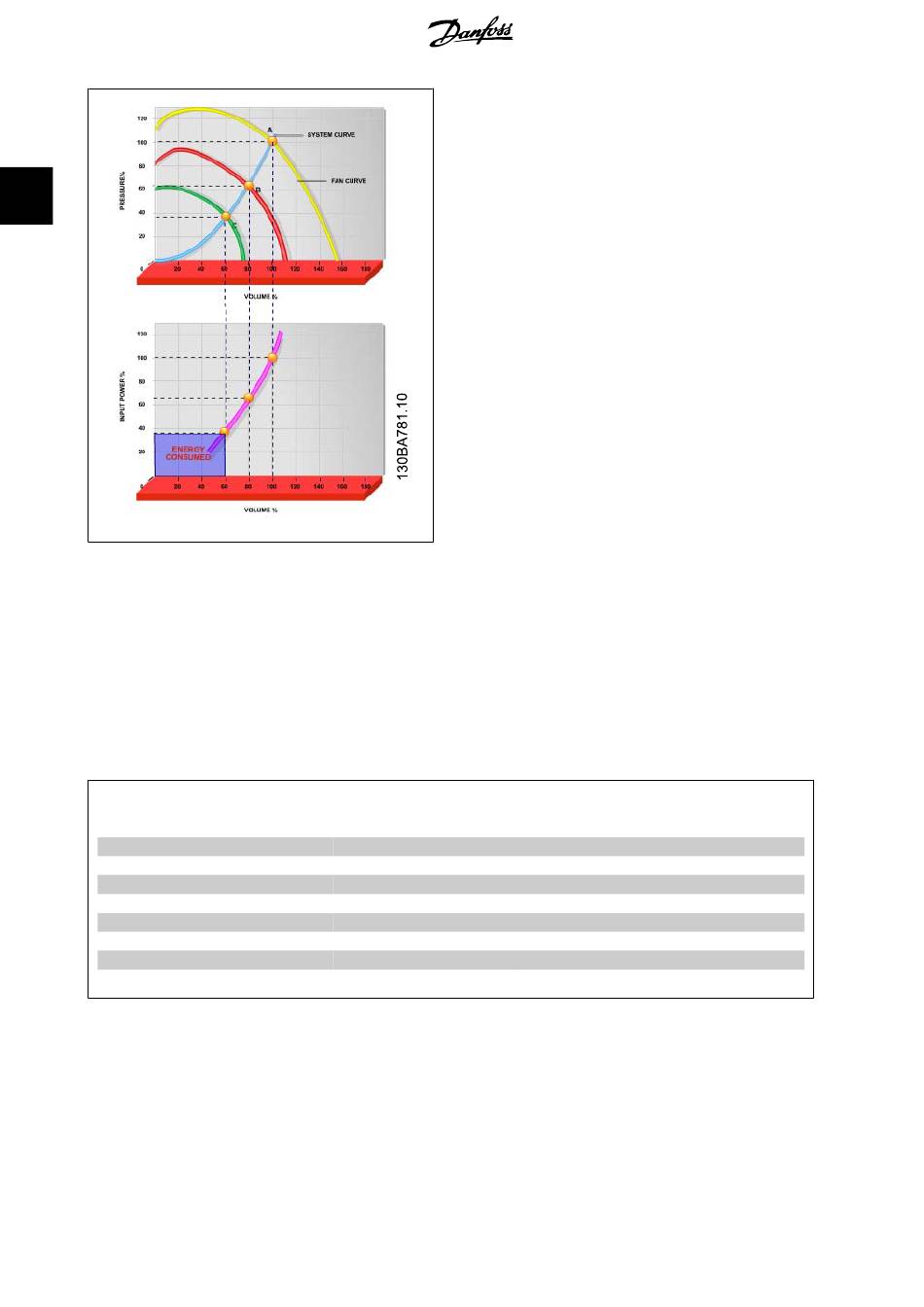

Abbildung 2.2: Wenn die Lüfterkapazität mit einem Frequenzumrichter
auf 60 % reduziert wird, können in Standardanwendungen Energieein-
sparungen von mehr als 50 % erzielt werden.
2.6.3. Beispiel für Energieeinsparungen
Wie in der Darstellung zu sehen (Proportionalitätsgesetze), wird der Durchfluss durch Änderung der Drehzahl geregelt. Durch eine Senkung der Drehzahl
um lediglich 20 %, bezogen auf die Nenndrehzahl, wird der Durchfluss entsprechend um 20 % reduziert, da der Durchfluss direkt proportional zur
Motordrehzahl ist. Der Stromverbrauch wird jedoch um 50 % gesenkt.
Soll die betreffende Anlage an nur sehr wenigen Tagen im Jahr einen Durchfluss erzeugen, der 100 % entspricht, im übrigen Teil des Jahres jedoch im
Durchschnitt unter 80 % des Nenndurchflusswertes, so erreicht man eine Energieeinsparung von mehr als 50 %.
Die Proportionalitätsgesetze
Die Abbildung beschreibt die Abhängigkeit von Durchfluss, Druck und Energieverbrauch in UPM.
Q = Durchfluss
Q = Nenndurchfluss
1
Q = Gesenkter Durchfluss
2
H = Druck
H = Nenndruck
1
H = Gesenkter Druck
2
16
MG.11.B6.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
Projektierungshandbuch für VLT
P = Leistung
P = Nennleistung
1
P = Gesenkte Leistung
2
n = Drehzahlregelung
n = Nenndrehzahl
1
n = Gesenkte Drehzahl
2
®
HVAC Drive
