3. VLT HVAC auswählen
3.1.9. Analog-E/A-Option MCB 109
Die Analog-E/A-Karte sollte beispielsweise in den folgenden Fällen verwendet werden.
• Als Batteriepufferung der Uhrfunktion auf der Steuerkarte
• Als allgemeine Erweiterung der verfügbaren Analog-E/A-Auswahl auf der Steuerkarte, z. B. zur Mehrzonensteuerung mit drei Drucktransmittern
• Nutzung des Frequenzumrichters als dezentraler E/A-Baustein für ein Gebäudemanagementsystem mit Eingängen für Sensoren und Ausgängen
für Drosselklappen und Ventilstellgliedern
3
• Unterstützung erweiterter PID-Regler mit E/As für Sollwerteingänge, Gebereingänge und Ausgänge für Stellglieder.

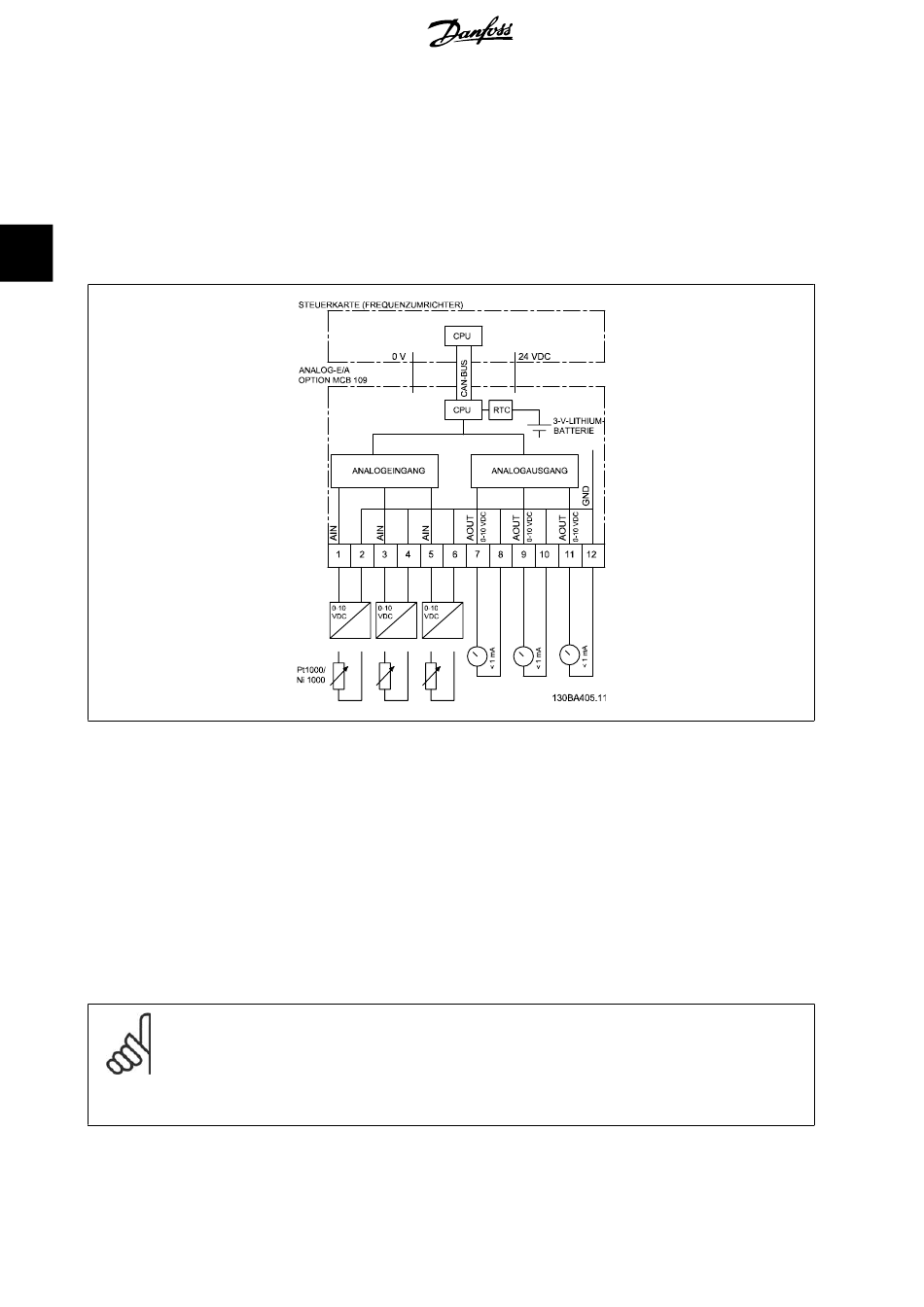

Abbildung 3.4: Prinzipschaltbild für im Freuquenzumrichter befestigten Analog-E/A.
Analog-E/A-Konfiguration
3 Analogeingänge für:
• 0 - 10 VDC
OR
• 0-20 mA (Spannungseingang 0-10 V) durch Installation eines 510 Ω Widerstands an Klemmen (siehe NB!)
• 4-20 mA (Spannungseingang 2-10 V) durch Installation eines 510 Ω Widerstands an Klemmen (siehe NB!)
• Ni1000-Temperatursensor mit 1000 Ω bei 0° C. Technische Daten gemäß DIN43760.
• Pt1000-Temperatursensor mit 1000 Ω bei 0 °C. Technische Daten gemäß IEC 60751.
3 Analogausgänge, die 0-10 VDC liefern.
ACHTUNG!
Bitte beachten Sie die Werte, die innerhalb der verschiedenen Widerstandstandardgruppen verfügbar sind:
E12: Nächster Standardwert ist 470 Ω, wodurch sich ein Eingang von 449,9 Ω und 8,997 V ergibt.
E24: Nächster Standardwert ist 510 Ω, wodurch sich ein Eingang von 486,4 Ω und 9,728 V ergibt.
E48: Nächster Standardwert ist 511 Ω, wodurch sich ein Eingang von 487,3 Ω und 9,746 V ergibt.
E96: Nächster Standardwert ist 523 Ω, wodurch sich ein Eingang von 498,2 Ω und 9,964 V ergibt.
