7. Installieren und Konfigurieren der RS-485-
Schnittstelle
Werkseinstellung für Schalter für Abschlusswiderstand
ACHTUNG!
Die Werkseinstellung für den DIP-Schalter ist AUS.
7.1.4. Frequenzumrichter-Parametereinstellungen für Modbus- Kommunikation
Die folgenden Parameter gelten für die RS-485-Schnittstelle (FC-Schnittstelle):
Parameter
Anzahl
8-30
8-31
8-32
8-33
7
8-35
8-36
8-37

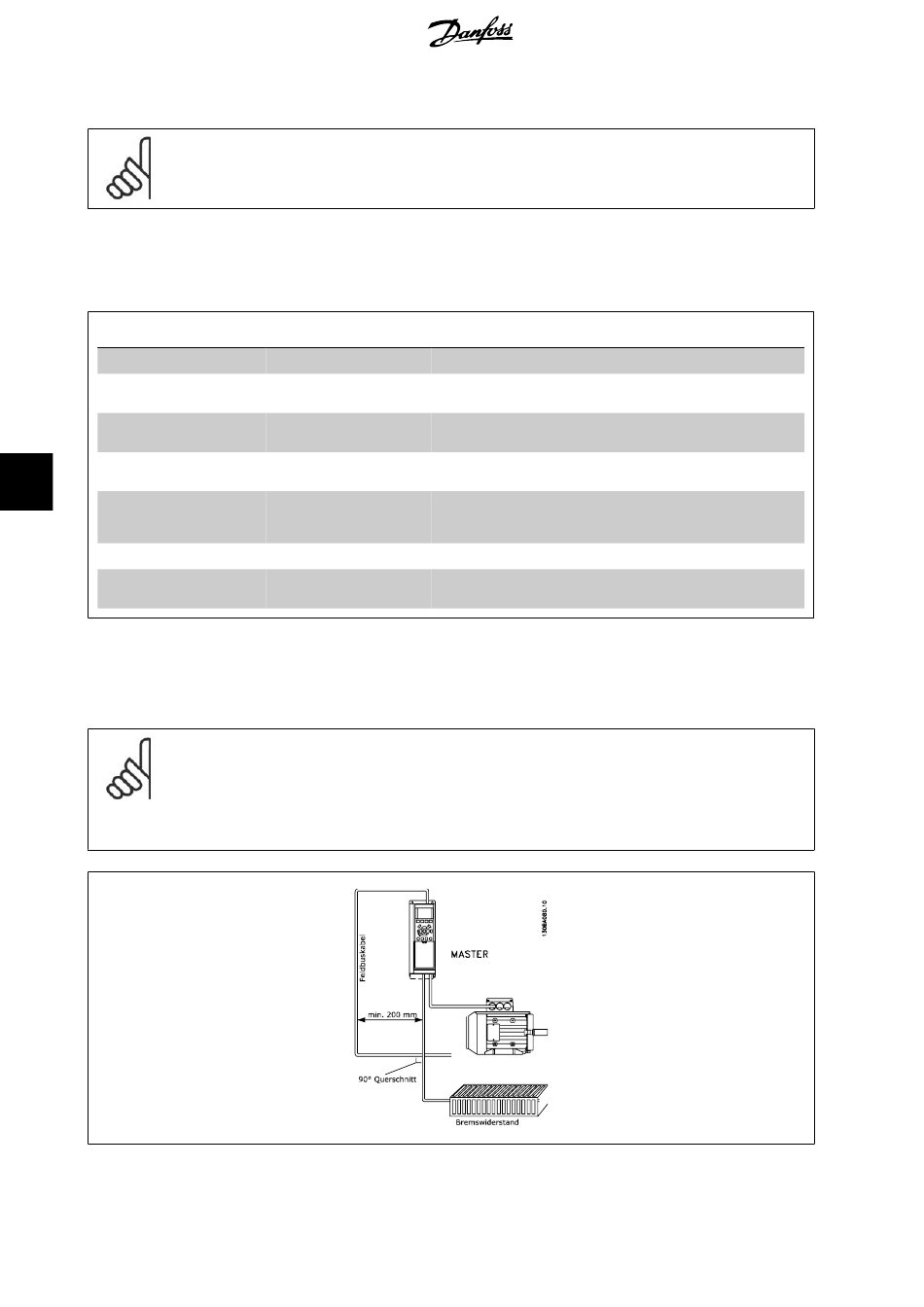

7.1.5. EMV-Schutzmaßnahmen
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des RS-485-Netzes zu gewährleisten.
ACHTUNG!
Die einschlägigen landesspezifischen sowie örtlichen Bestimmungen, z. B. für Schutzerdungen, müssen beachtet werden. Die RS-485-
Kommunikationsleitung ist von den Motor- und Bremswiderstandskabeln mit Abstand zu verlegen, um Rückkopplungen durch Hoch-
frequenzrauschen zwischen den Kabeln zu vermeiden. Normalerweise genügt ein Abstand von 200 mm, aber halten Sie den
größtmöglichen Abstand zwischen den Kabeln ein, besonders wenn diese über weite Strecken parallel laufen. Bei kreuzenden RS-485-
und Motor- bzw. Bremswiderstandskabeln muss ein Winkel von 90° eingehalten werden.
122

Parametername

Funktion
FC-Protokoll Dieser Parameter definiert das Übertragungsprotokoll für die serienmäßige FC
Schnittstelle.
Adresse Dieser Parameter definiert die Adresse des Frequenzumrichters an der FC
Schnittstelle. Hinweis: Der Adressbereich hängt von der Protokollauswahl in
Par. 8-30 ab.
Baudrate Dieser Parameter definiert die Baudrate des Frequenzumrichters an der FC
Schnittstelle. Hinweis: Die Standardbaudrate hängt von der Protokollauswahl
in Par. 8-30 ab.
Parität/Stoppbits Dieser Parameter definiert die Parität der Schnittstelle und die Anzahl von
Stoppbits. Hinweis: Die Standardauswahl hängt von der Protokollauswahl in
Par. 8-30 ab.
FC-Antwortzeit Min.-Delay Definiert die minimale Zeit, welche der Frequenzumrichter nach dem Emp-
fangen eines FC-Telegramms wartet, bevor sein Antworttelegramm gesendet
wird. Die optimale Einstellung hängt von den Verzögerungszeiten des Masters,
eines Modems, etc. ab.
FC-Antwortzeit Max.-Delay Definiert eine maximale Zeit, nach welcher der Frequenzumrichter nach dem
Senden eines FC-Telegramm das Antworttelegramm erwartet.
FC Interchar. Max.-Delay Definiert eine maximale Zeit, die der Frequenzumrichter beim Empfang zwi-
schen zwei Bytes eines FC-Telegramms wartet, um sicherzustellen, dass die
Timeout-Übertragung unterbrochen wird.
