2.6.13. Variabler Luftvolumenstrom (VVS)
Systeme mit variablem Luftvolumenstrom (VVS) dienen zur Regelung der Lüftungs- und Temperaturverhältnisse in Gebäuden. Zentrale VVS-Systeme
gelten dabei als die energiesparendste Methode zur Gebäudeklimatisierung. Durch den Einbau zentraler Anlagen lässt sich ein höherer Energienutzungs-
grad erzielen als bei verzweigten Systemen.
Der höhere Wirkungsgrad ergibt sich aus der Nutzung größerer Kühllüfter und Kälteanlagen, die einen sehr viel höheren Wirkungsgrad haben als kleine
Motoren und verzweigte luftgekühlte Kälteanlagen. Außerdem trägt der geringere Wartungsaufwand zur Kostensenkung bei.
2.6.14. Die VLT-Lösung
Gegenüber einer Druckregelung mittels Drosselklappe oder Dralldrossel ist eine Lösung mit einem Frequenzumrichter wesentlich energiesparender und
vermindert überdies die Komplexität der Anlage. Statt einen künstlichen Druckabfall zu erzeugen oder eine künstliche Verringerung des Ventilatorwir-
kungsgrades herbeizuführen, senkt der Frequenzumrichter die Ventilatordrehzahl, um die vom System benötigten Strömungs- und Druckverhältnisse zu
schaffen.
Zentrifugalgeräte, wie z. B. Ventilatoren, gehorchen den Gesetzen der Fliehkraft. Bei Ventilatoren bedeutet dies, dass der von ihnen erzeugte Druck und
Luftstrom sich mit abnehmender Lüfterdrehzahl verringert. Dies führt auch zu einer wesentlichen Verringerung der Leistungsaufnahme.
Der Abluftventilator wird laufend überwacht bzw. geregelt, um eine gleich bleibende Strömungsdifferenz zwischen Vor- und Rücklauf aufrechtzuerhalten.
Bei Einsatz des hochmodernen PID-Reglers des HVAC-Frequenzumrichters kann auf zusätzliche Regler verzichtet werden.

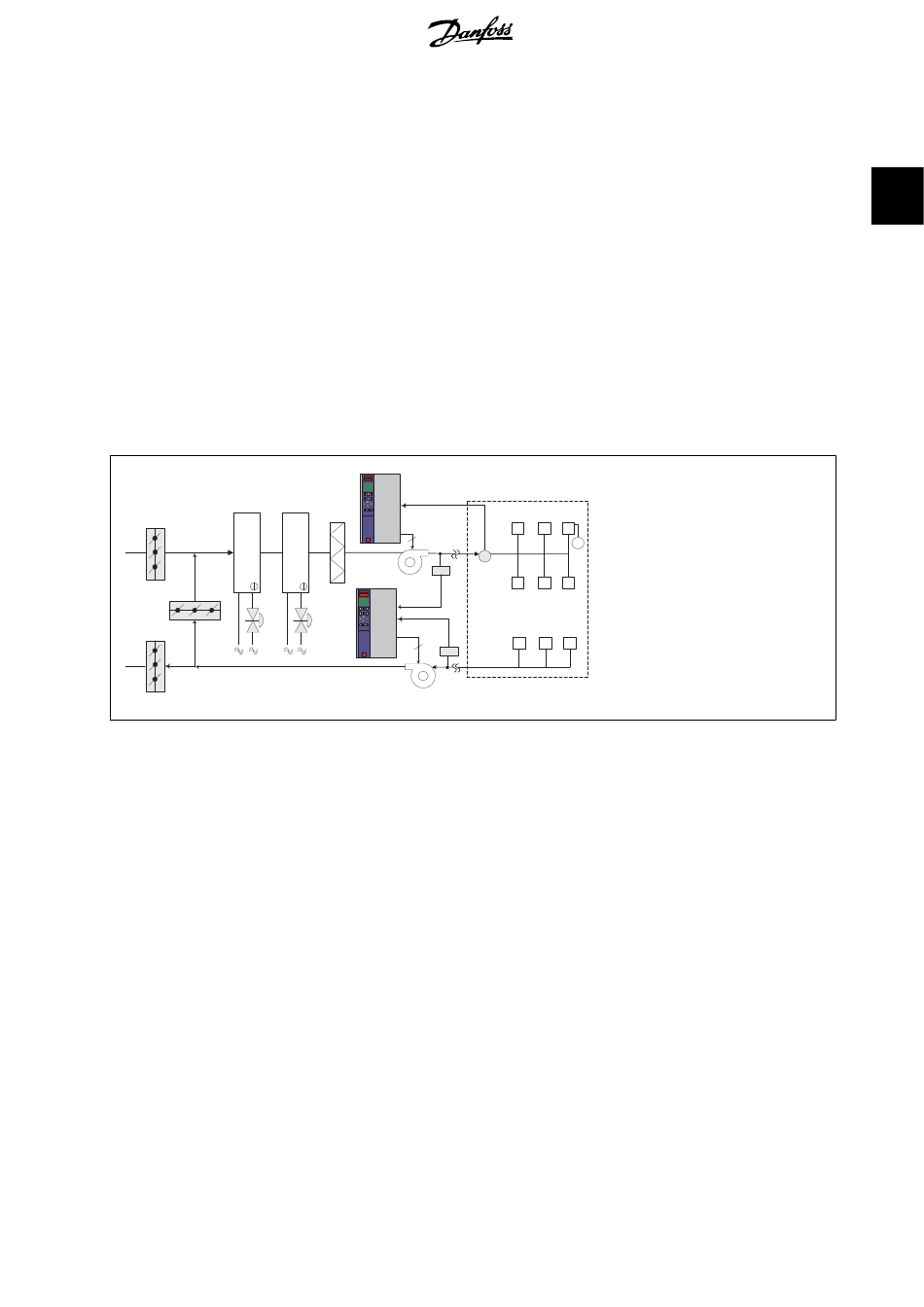

Cooling coil
