7. Installieren und Konfigurieren der RS-485-
®
Projektierungshandbuch für VLT HVAC Drive Schnittstelle

7.4.6. Das Datenfeld

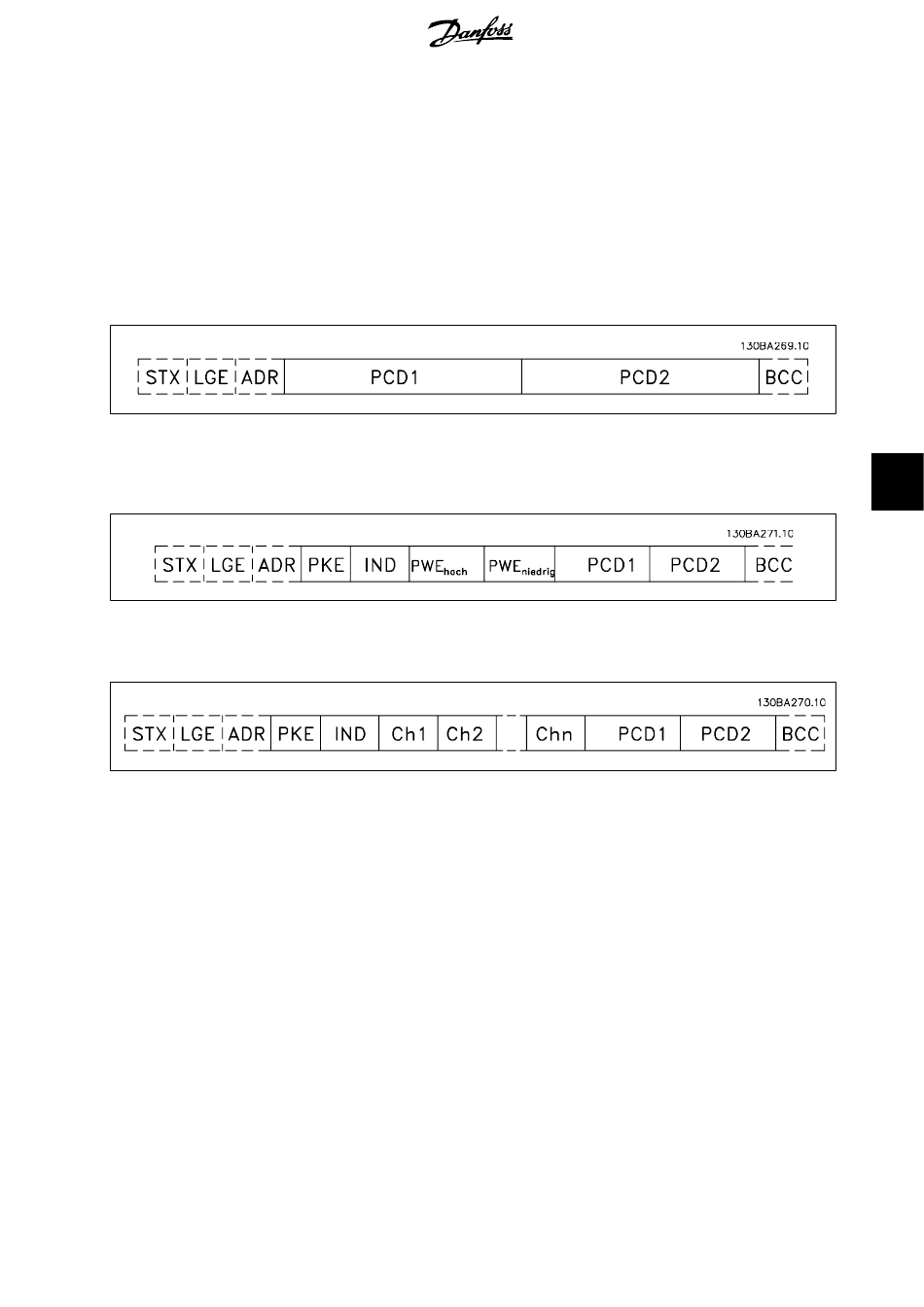

Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme (Master=>Slave) als auch
Antworttelegramme (Slave=>Master) gelten.
Die drei Telegrammarten sind:
Prozessblock (PCD):
Der Prozessdatenteil besteht aus vier Byte (2 Wörtern) und enthält:
- Steuerwort und Sollwert (Master -> Slave)
- Zustandswort und aktuelle Ausgangsfrequenz (Slave -> Master)
Parameterblock:
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Slave. Der Datenblock besteht aus 12 Bytes (6 Wörtern) und enthält
7
zudem den Prozessblock.
Textblock:
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
