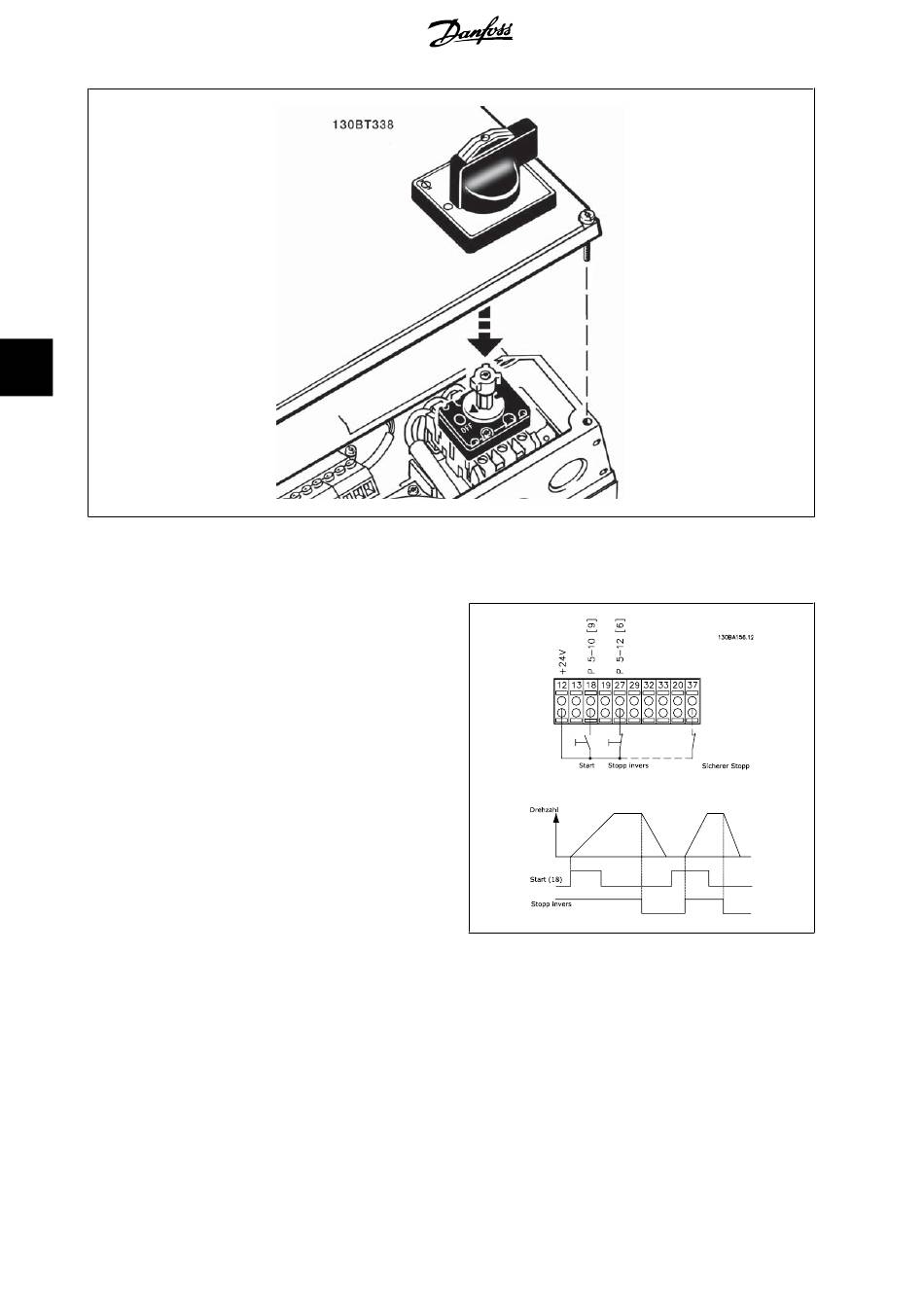

Abbildung 5.32: Zusammenbau des IP21 / IP55 / NEMA 12-Gehäuses mit Netztrennschalter.

5.2.23. Einfaches Anschlussbeispiel

1. Stecken Sie die Klemmblöcke aus dem mitgelieferten Montage-
zubehör auf die zugehörige Stiftleiste des Frequenzumrichters.
2. Verbinden Sie für eine Startfreigabe die Klemmen 18 und 27 mit
Klemmen 12/13 (+24 V).
Werkseinstellungen:
18 = Puls-Start
27= Stopp invers
94
Abbildung 5.33: Klemme 37 ist nur mit Funktion „Sicherer Stopp" ver-
fügbar!
