5. Installieren
5.2.14. Motoranschluss für A5
5

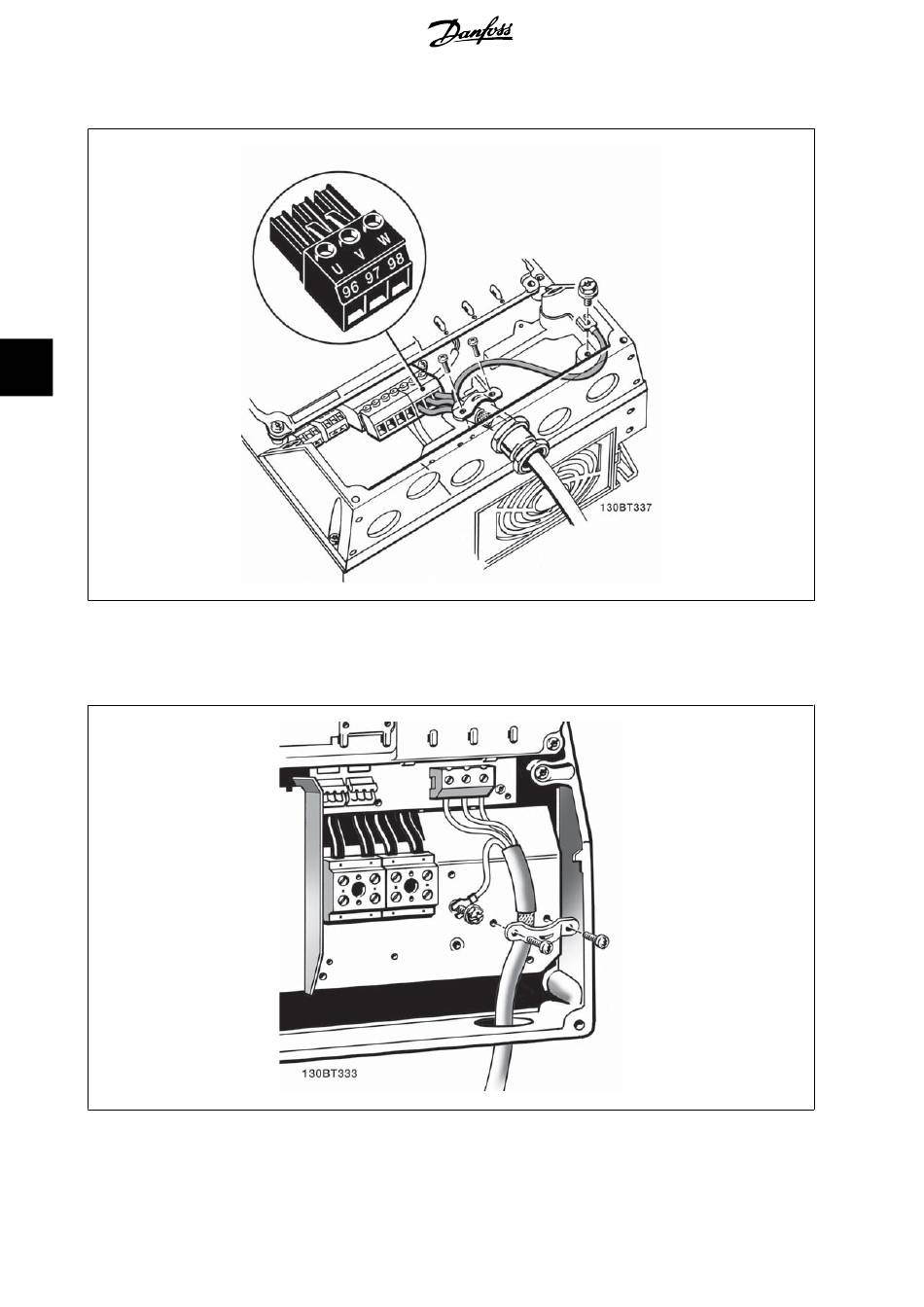

Abbildung 5.23: Terminieren Sie zuerst die Motorerde, und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme, und ziehen Sie sie fest.
Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
5.2.15. Motoranschluss für B1 und B2
Abbildung 5.24: Terminieren Sie zuerst die Motorerde und setzen Sie dann die U-, V- und W-Drähte des Motors in die Klemme und ziehen Sie sie fest.
Bitte stellen Sie sicher, dass die äußere Isolierung des Motorkabels unter dem EMV-Schirmbügel entfernt wird.
86
MG.11.B6.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss.
Projektierungshandbuch für VLT
®
HVAC Drive
