4 Elektrische Installation
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase
4

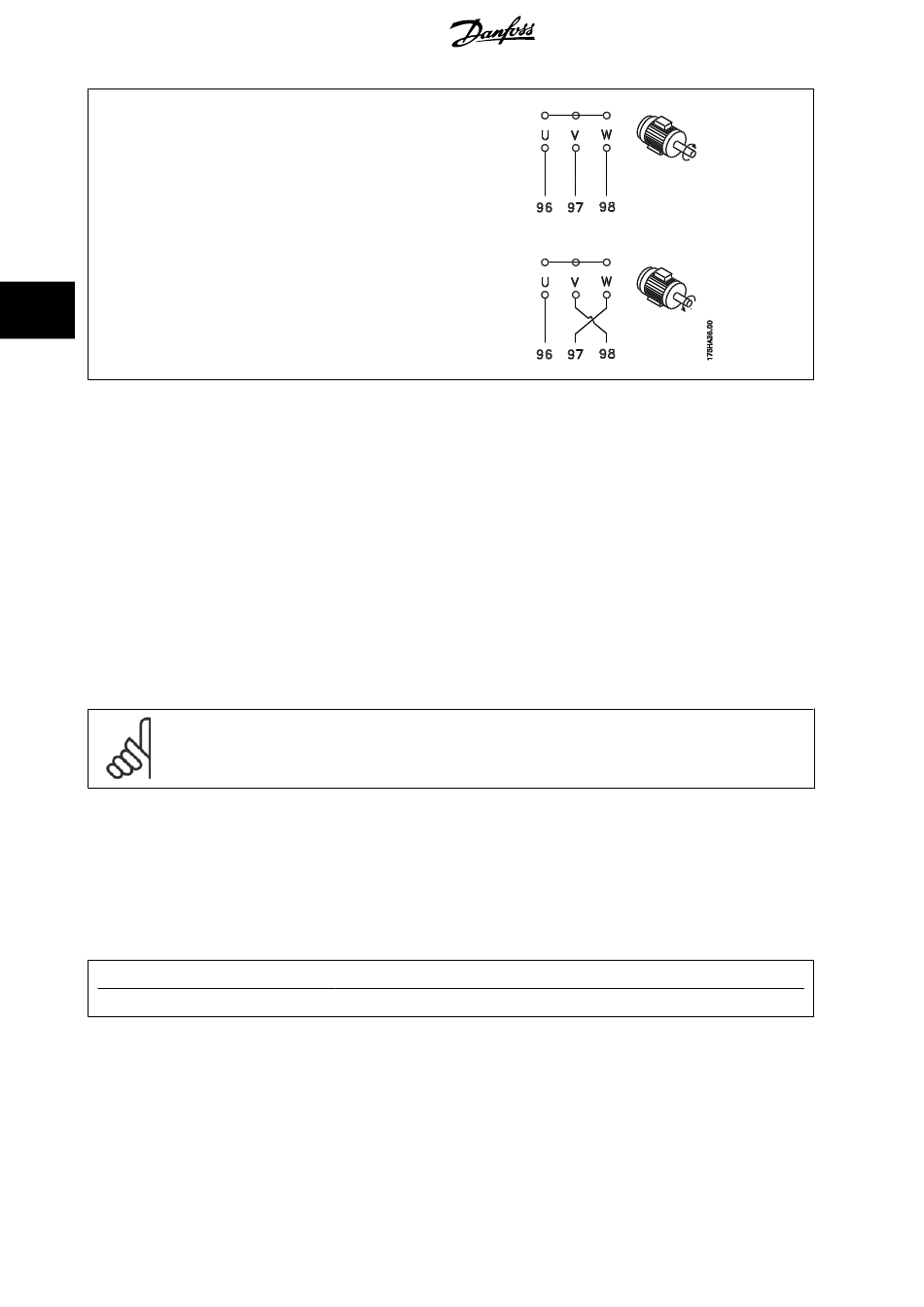

Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der Einstellung in Par. 4-10
werden.
Die Motordrehrichtungsprüfung wird mithilfe von Par.1-28
Anforderungen bei Baugröße F
Anforderungen bei F1/F3: 2, 4, 6 oder 8 (Vielfache von 2, ein einzelnes Kabel ist nicht zulässig) Motorkabel verwenden, damit an beiden Klemmen
des Wechselrichtermoduls die gleiche Anzahl an Drähten angeschlossen ist. Die Kabel zwischen den Klemmen des Wechselrichtermoduls und dem ersten
gemeinsamen Punkt einer Phase müssen die gleiche Länge haben (mit einer Toleranz von 10 %). Als gemeinsamer Punkt werden dabei die Motorklemmen
empfohlen.
Anforderungen bei F2/F4: 3, 6, 9 oder 12 (Vielfache von 3, nur zwei Kabel sind nicht zulässig) Motorkabel verwenden, damit an jeder Klemme des
Wechselrichtermoduls die gleiche Anzahl an Drähten angeschlossen ist. Die Kabel zwischen den Klemmen des Wechselrichtermoduls und dem ersten
gemeinsamen Punkt einer Phase müssen die gleiche Länge haben (mit einer Toleranz von 10 %). Als gemeinsamer Punkt werden dabei die Motorklemmen
empfohlen.
Anforderungen an Klemmendose für abgehende Kabel: Von jedem Wechselrichtermodul muss die gleiche Anzahl an gleich langen Kabeln (min-
destens 2,5 Meter) zur gemeinsamen Klemme in der Klemmendose verlaufen.
ACHTUNG!
Wenn im Zuge der Nachrüstung einer Anwendung eine ungleiche Anzahl an Kabeln pro Phase erforderlich ist, die Anforderungen vom
Hersteller erfragen.

4.1.8 Bremskabel Frequenzumrichter mit Bremschopperoption ab Werk

(Nur Standard bei Buchstabe B an Stelle 18 des Typencodes.)
Das Anschlusskabel zum Bremswiderstand muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Klemmennummer
81, 82
Das Anschlusskabel für den Bremswiderstand muss abgeschirmt sein. Die Abschirmung ist mittels Schirmbügeln mit dem leitenden Grundblech des
Frequenzumrichters und dem Metallgehäuse des Bremswiderstandes zu verbinden.
Die Größe des Kabelquerschnitts muss dem Bremsmoment entsprechen. Weitere Hinweise zur sicheren Installation siehe auch
90.FX.YY sowie MI.50.SX.YY
64
Motordrehrichtungsprüfung
Funktion
Bremswiderstandsklemmen
.
MG.11.F2.03 - VLT
Produkthandbuch für VLT HVAC Drive High
durchgeführt. Die jeweiligen Schritte im Display sind zu befolgen.
® ist ein eingetragenes Warenzeichen von Danfoss
Power
Motor Drehrichtung umgekehrt
Bremsanleitung MI.
