3 Mechanische Installation
3.3.4 Klemmenpositionen - Baugröße E
Klemmenpositionen - E1
Berücksichtigen Sie die folgende Lage der Klemmen bei der Auslegung des Kabelzugangs.
3

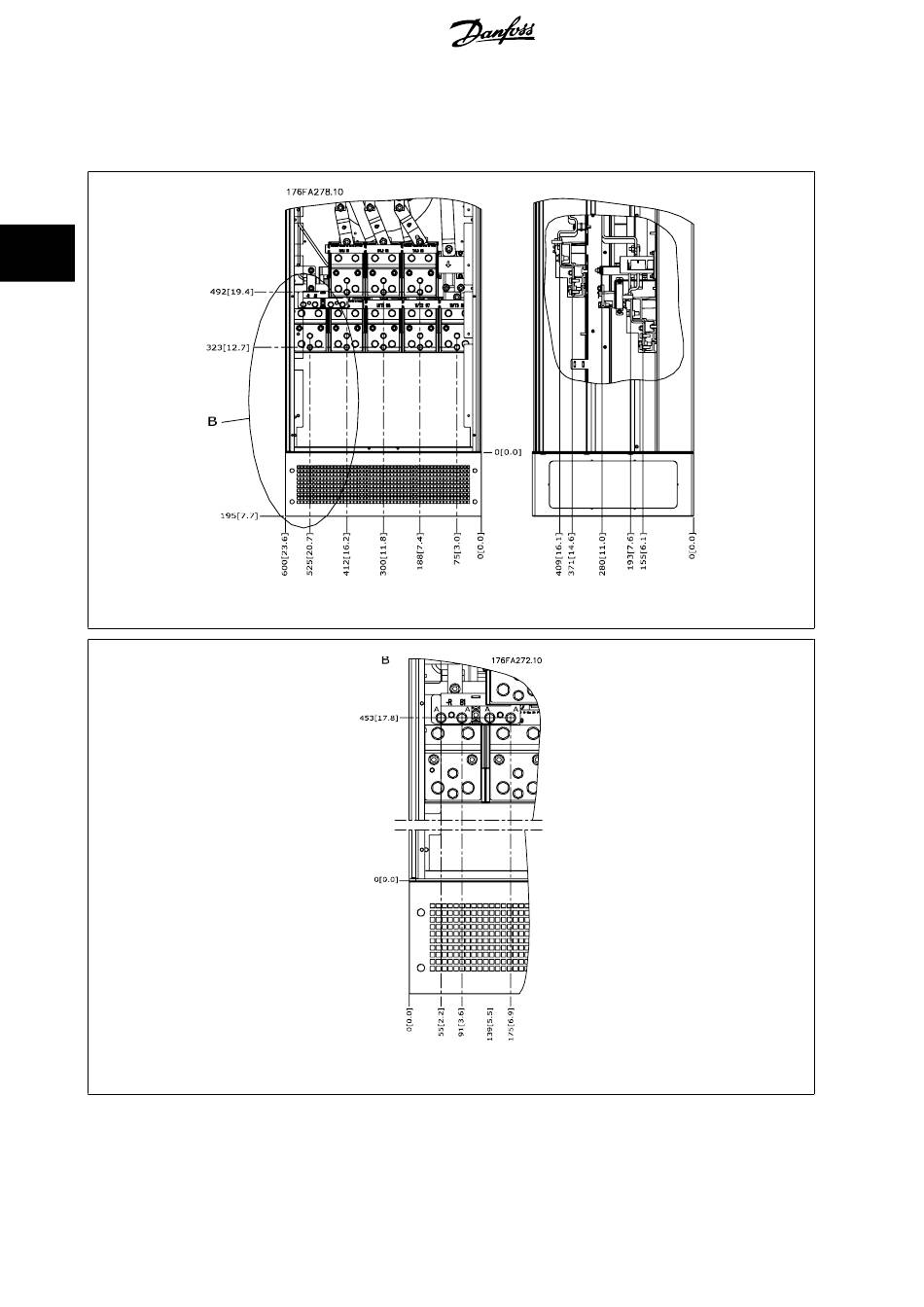

Abbildung 3.12: Positionen der Leistungsanschlüsse bei IP21- und IP54-Gehäusen
Abbildung 3.13: Positionen der Leistungsanschlüsse bei IP21- und IP54-Gehäusen (Detail B)
28
MG.11.F2.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
Power
