Produkthandbuch für VLT HVAC Drive High
Power

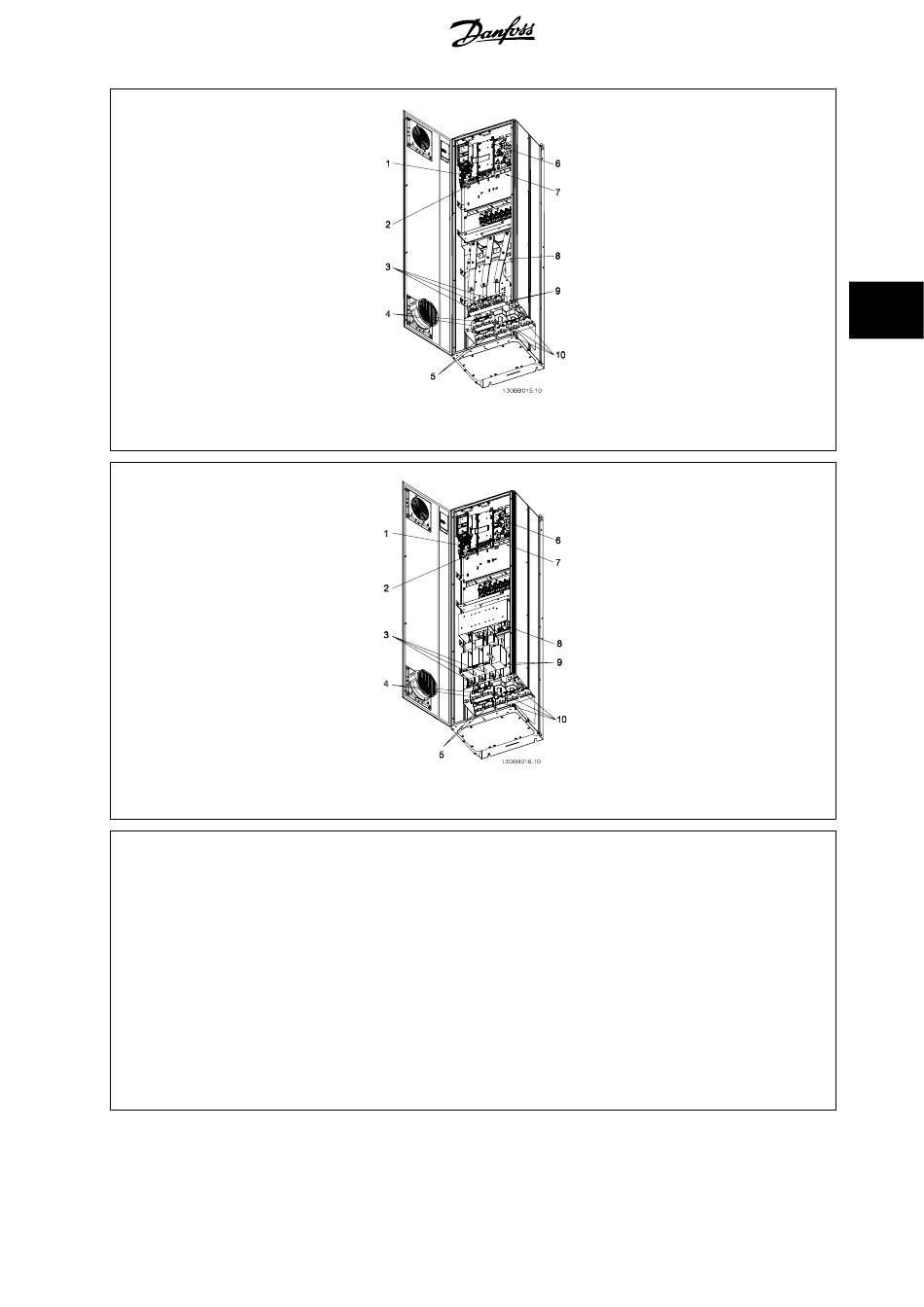

Abbildung 4.1: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12), Baugröße D1
Abbildung 4.2: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12) mit Trennschalter, Sicherung und EMV-Filter, Baugröße D2
1) AUX-Relais
01 02 03
04 05 06
2) Temp.-Schalter
106 104 105
3) Netz
R S T
91 92 93
L1 L2 L3
4) Zwischenkreis-
kopplung
-DC +DC
88 89
5) Bremse
6) Schaltnetzteil-Sicherung (Teilenummer siehe Sicherungstabellen)
7) AUX-Lüfter
8) Lüftersicherung (Teilenummer siehe Sicherungstabellen)
9) Schutzleiter
10) Motor
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
-R +R
81 82
100 101 102 103
L1 L2 L1 L2
U V W
96 97 98
T1 T2 T3
4 Elektrische Installation
4
