Produkthandbuch für VLT HVAC Drive High
Power

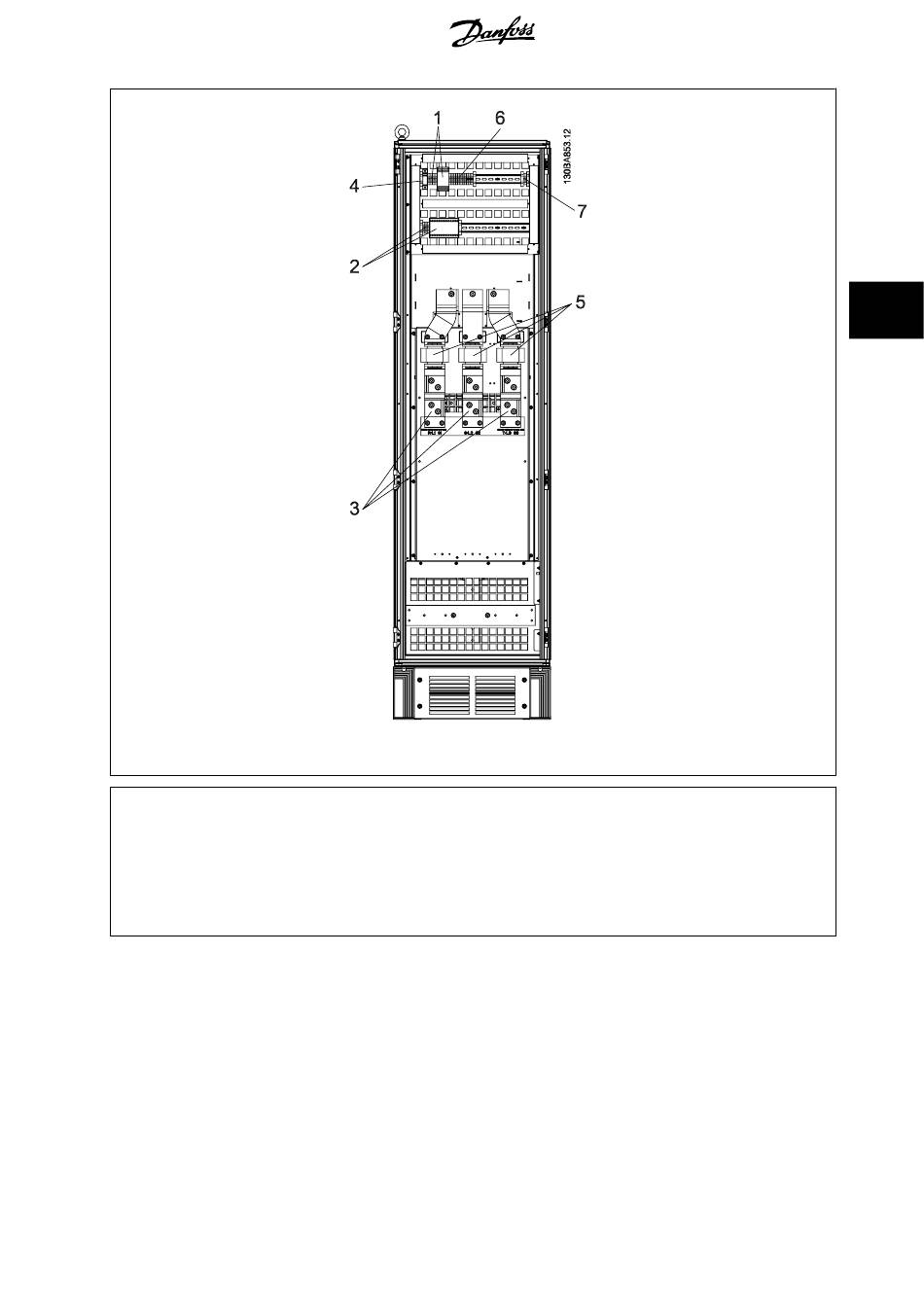

Abbildung 4.13: Optionsgehäuse, Baugröße F3 und F4
1) Pilz-Relaisklemme
2) RCD- oder IRM-Klemme
3) Netz
R S T
91 92 93
L1 L2 L3
4) Schutzrelaisspulensicherung mit PILZ-Relais
Teilenummern siehe Sicherungstabellen.
5) Netzsicherungen, F3 und F4 (x3)
Teilenummern siehe Sicherungstabellen.
6) Schützrelaisspule (230 VAC). Hilfs-, Öffnungs- und Schließkontakte
7) Steuerklemmen Trennschalter-Spannungsauslösung (230 VAC oder 230
VDC)
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
