Danfoss VLT HVAC Drive High Power Produkthandbuch Seite 60

4 Elektrische Installation
4

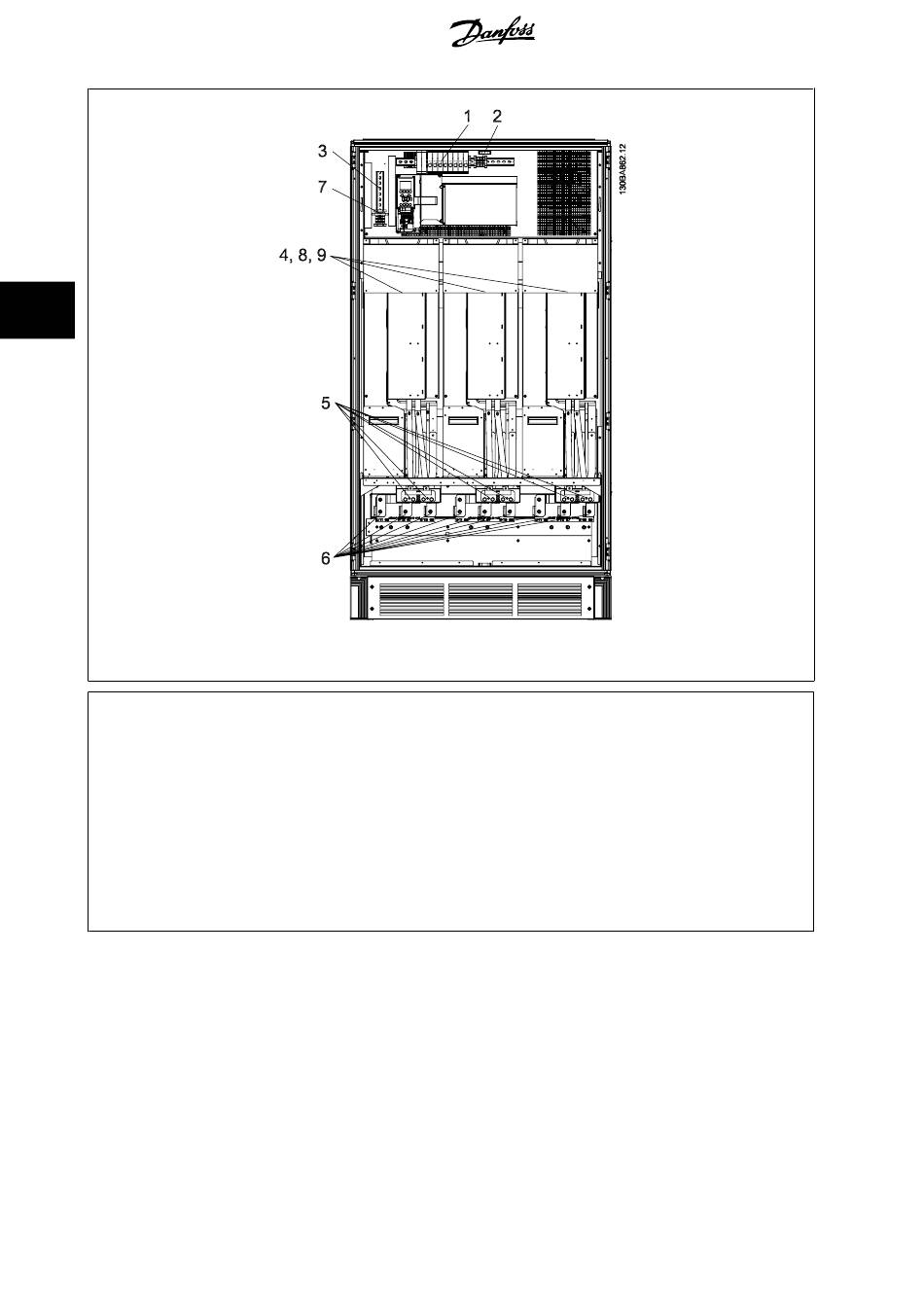

Abbildung 4.12: Wechselrichtergehäuse, Baugröße F2 und F4
1) Externe Temperaturüberwachung
2) AUX-Relais
01 02 03
04 05 06
3) NAMUR
4) AUX-Lüfter
100 101 102 103
L1 L2 L1
5) Bremswiderstand
-R +R
81 82
60
L2
MG.11.F2.03 - VLT
Produkthandbuch für VLT HVAC Drive High
6) Motor
U V W
96 97 98
T1 T2 T3
7) NAMUR-Sicherung. Teilenummern siehe Sicherungstabellen.
8) Lüftersicherungen. Teilenummern siehe Sicherungstabellen.
9) Schaltnetzteil-Sicherungen. Teilenummern siehe Sicherungstabellen.
® ist ein eingetragenes Warenzeichen von Danfoss
Power
