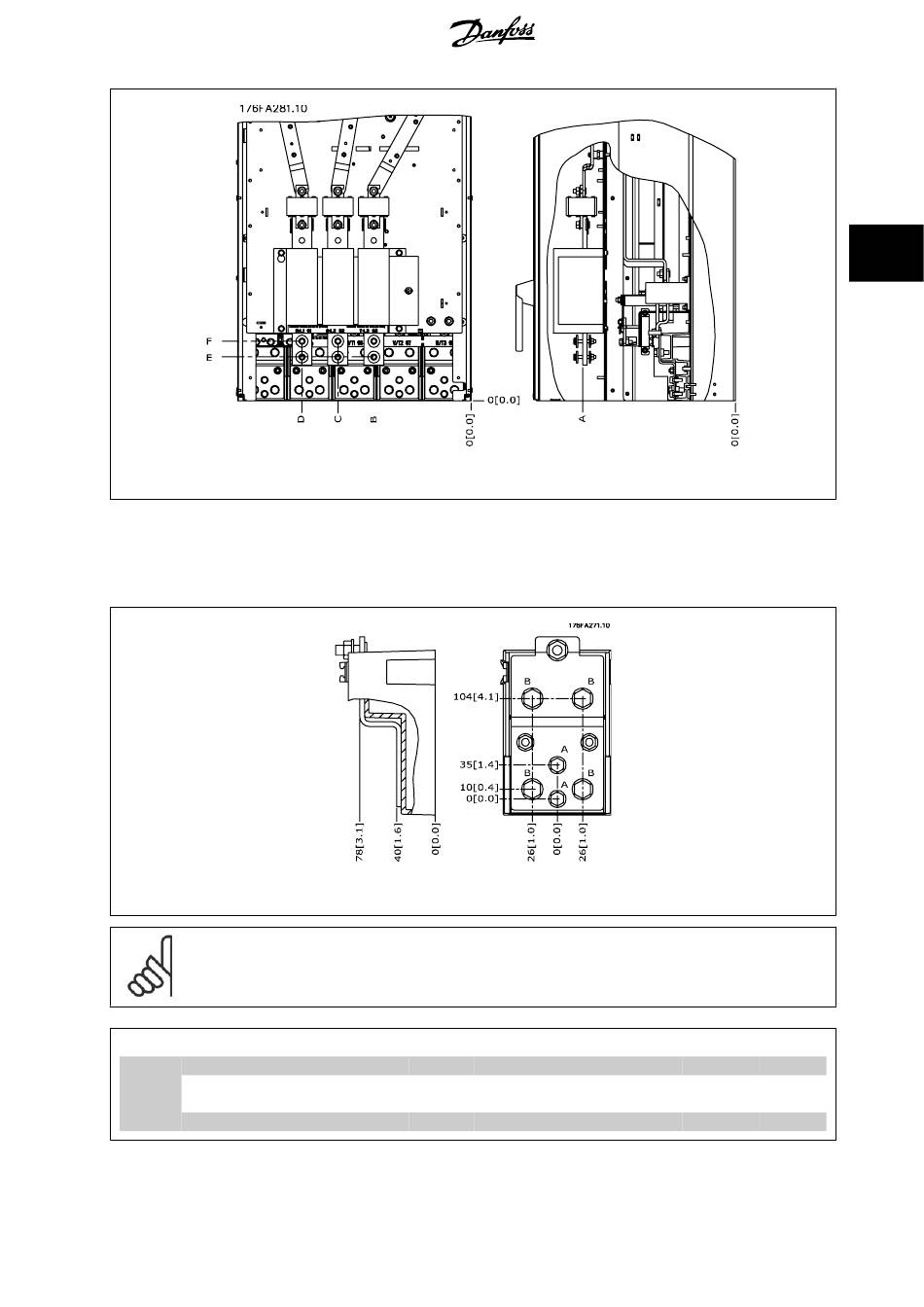

Abbildung 3.17: Positionen der Leistungsanschlüsse für Trennschalter bei IP00-Gehäusen
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf optimale Positionierung des Frequenzumrichters, um einfache
Installation der Kabel sicherzustellen.
An jeder Klemme können bis zu 4 Kabel mit Kabelschuhen oder durch Verwendung einer Standardkastenklemme angeschlossen werden. Erde wird an
den entsprechenden Terminierungsanschluss im Frequenzumrichter angeschlossen.
Abbildung 3.18: Detailansicht einer Klemme
ACHTUNG!
Leistungsanschlüsse sind an Position A oder B möglich.
Baugröße GERÄTETYP
IP00/CHASSIS
250/315 kW (400 V) UND 355/450-500/630
E2
kW (690 V)
315/355-400/450 kW (400 V)
A
381 (15,0) 245 (9,6)
383 (15,1) 244 (9,6)
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
ABMESSUNG FÜR TRENNSCHALTERKLEMME
B C D
334 (13,1) 423 (16,7)
334 (13,1) 424 (16,7)
3 Mechanische Installation
E F
256 (10,1) N/A
109 (4,3) 149 (5,8)
