Klemmenpositionen - Baugröße F2 und F4

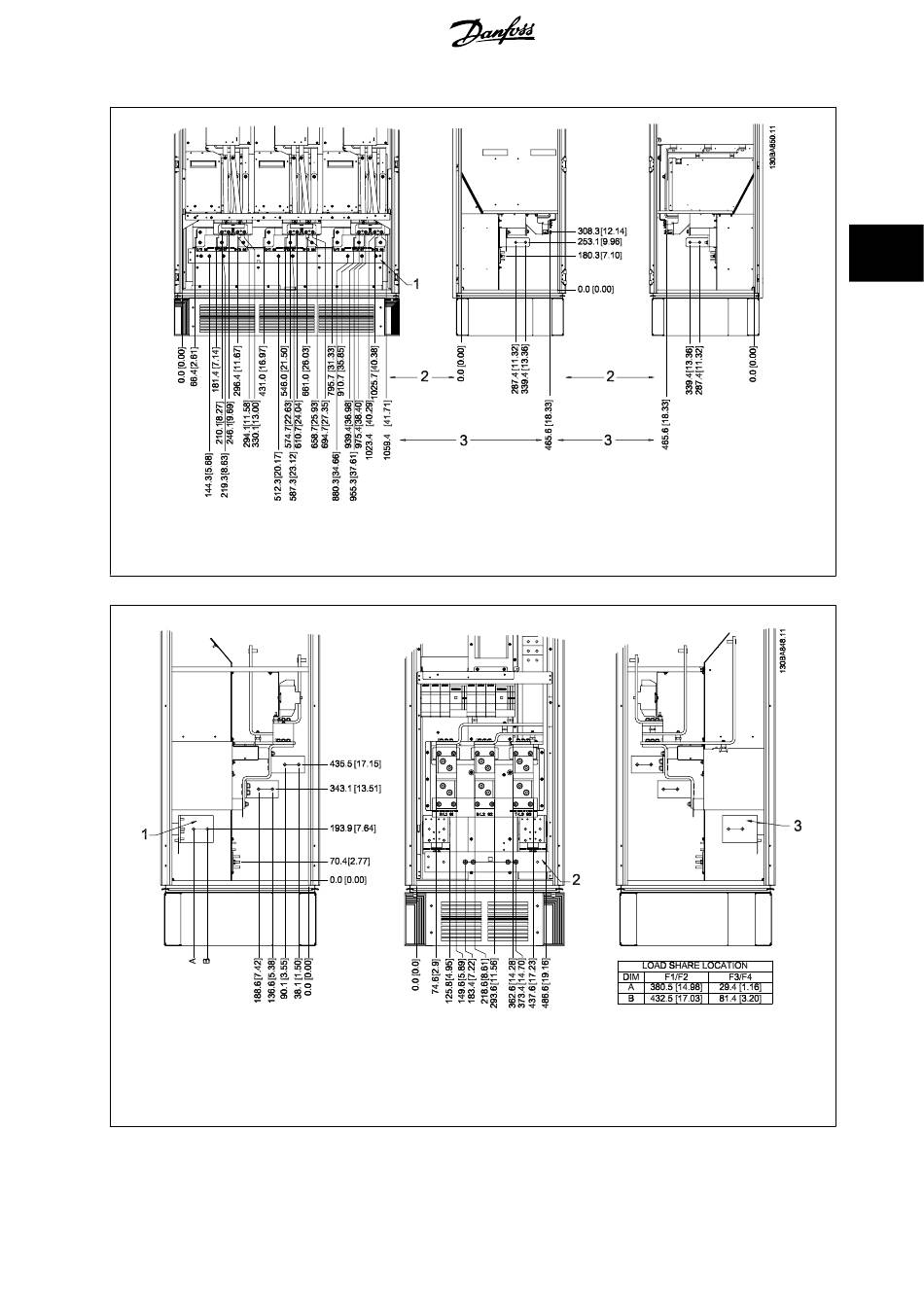

Abbildung 3.20: Klemmenpositionen - Wechselrichterschrank - F2 und F4 (Vorder-, Links- und Rechtsansicht)
1) Erdungsschiene
Klemmenpositionen - Gleichrichter (Gehäuse F1, F2, F3 und F4)
Abbildung 3.21: Klemmenpositionen - Gleichrichter (Links-, Vorder- und Rechtsansicht)
1) Zwischenkreiskopplungsklemme (-)
2) Erdungsschiene
3) Zwischenkreiskopplungsklemme (+)
MG.11.F2.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
3 Mechanische Installation
3
33
