3 Mechanische Installation
Klemmenpositionen - Optionsschrank (Baugrößen F3 und F4)
3

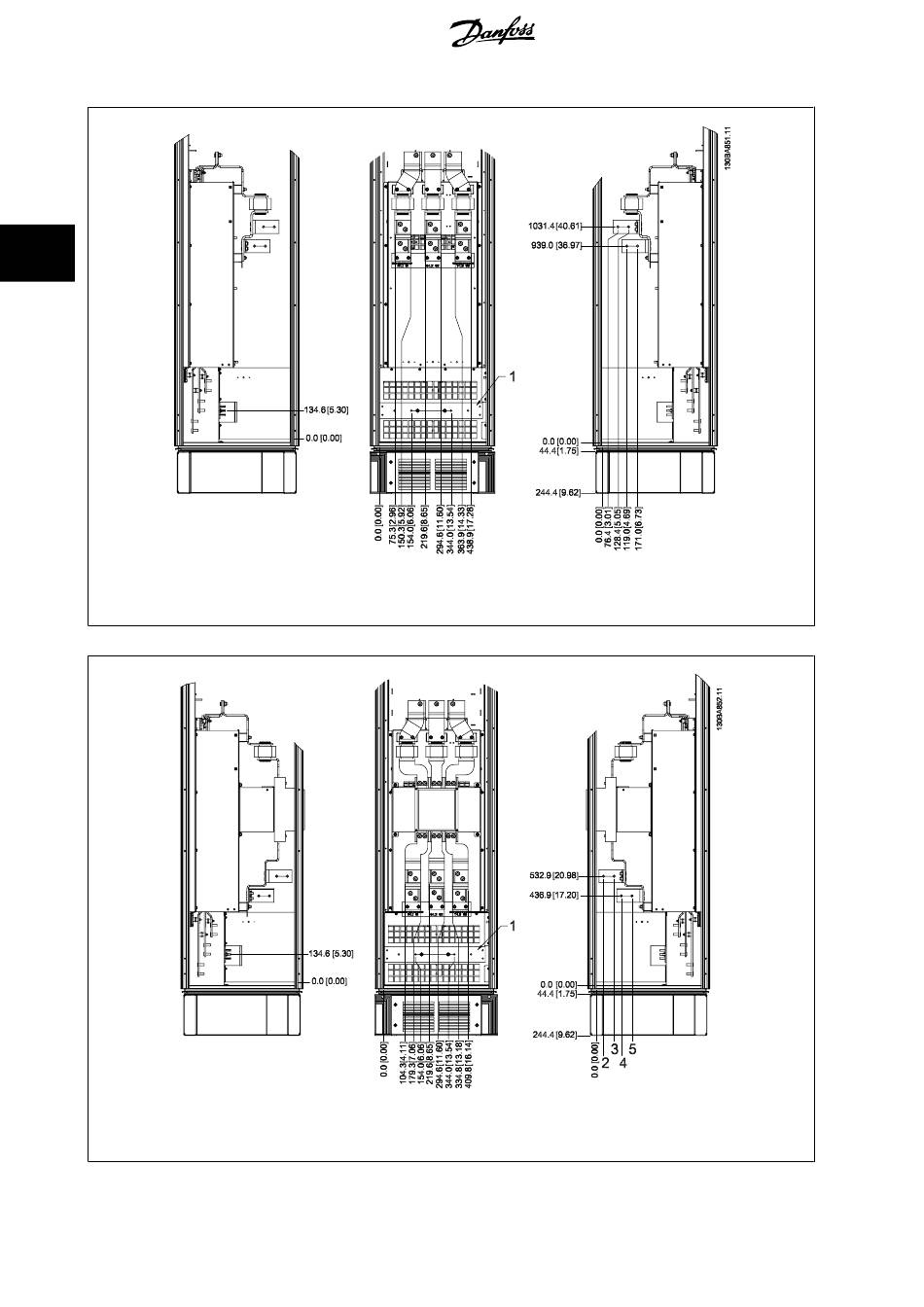

Abbildung 3.22: Klemmenpositionen - Optionsschrank (Links-, Vorder- und Rechtsansicht)
1) Erdungsschiene
Klemmenpositionen - Optionsschrank mit Hauptschalter/Kompaktleistungsschalter (Baugrößen F3 und F4)
Abbildung 3.23: Klemmenpositionen - Optionsschrank mit Hauptschalter/Kompaktleistungsschalter (Links-, Vorder- und Rechtsansicht)
1) Erdungsschiene
34
MG.11.F2.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
Power
