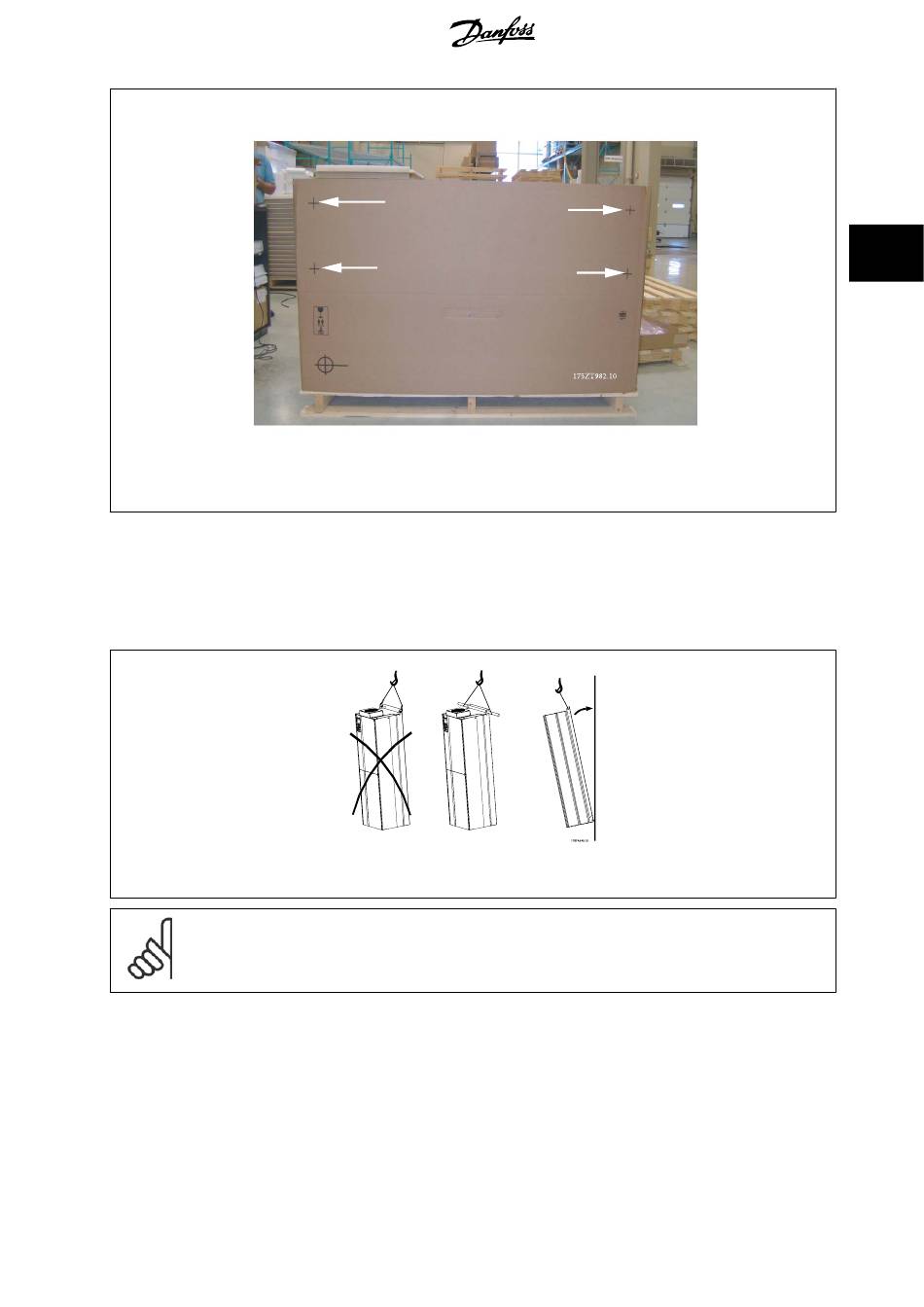

Abbildung 3.2: Bohrschablone

3.2.4 Heben

Der Frequenzumrichter muss immer mit speziell dafür vorgesehenen Hebeösen gehoben werden. Für alle D- und E2-Größen (IP00) eine Hebetraverse
verwenden, um die Hebebohrungen des Frequenzumrichters nicht zu verbiegen.
Abbildung 3.3: Empfohlenes Hebeverfahren, Baugrößen D und E.
ACHTUNG!
Die Hebestange muss für das Gewicht des Frequenzumrichters ausgelegt sein. Siehe
Baugrößen. Der Maximaldurchmesser der Stange beträgt 25 mm. Der Winkel zwischen Oberseite des Frequenzumrichters und dem
Hubseil muss mindestens 60 Grad betragen.
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
3 Mechanische Installation
Abmessungen
für das Gewicht der jeweiligen
