5.1.1 Drei Bedienungsmöglichkeiten
Es gibt für den Frequenzumrichter drei verschiedene Bedienungsmöglichkeiten:
1. Grafische LCP Bedieneinheit LCP 102, siehe 5.1.2
2. Numerische LCP Bedieneinheit LCP 101, siehe 5.1.3
3. Serielle RS-485-Kommunikation oder USB, beide für PC-Anschluss, siehe 5.1.4
Besitzt der Frequenzumrichter die Feldbus-Option, lesen Sie bitte in der entsprechenden Dokumentation nach.

5.1.2 Bedienung der grafischen Bedieneinheit LCP 102

Die folgenden Anweisungen gelten für das grafische LCP (LCP 102).

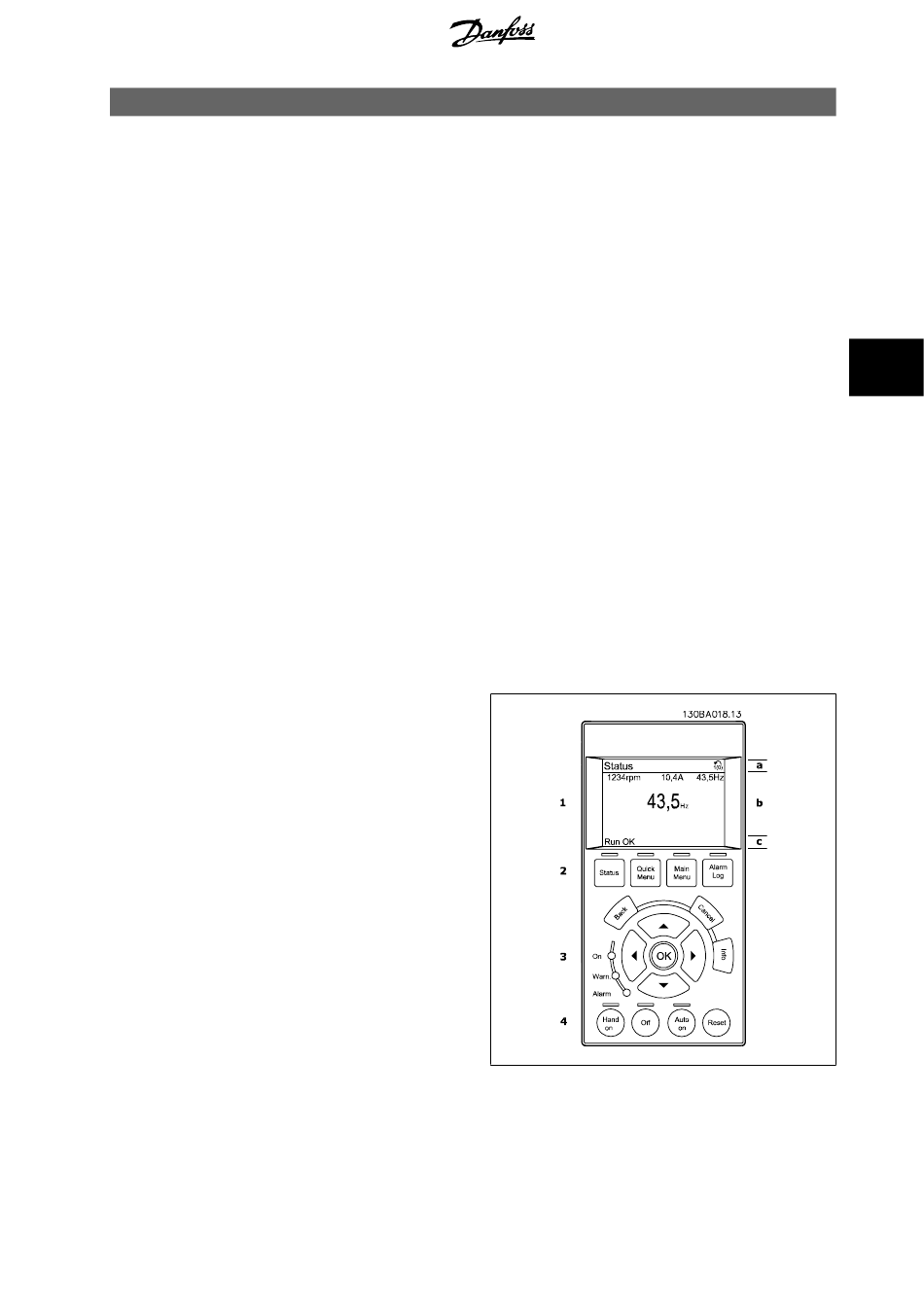

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Grafikanzeige mit Zustandszeilen.
2. Menütasten mit Anzeige-LEDs - Parameter ändern und zwischen Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung. Alle Datenanzeigen erfolgen auf dem LCD-Display,
das im Zustandsmodus maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a. Zustandszeile: Zustandsmeldungen in der Form von Symb-
olen und Grafiken.
b. Zeile 1-2: Bedienerdatenzeilen, die vom Benutzer definierte
oder ausgewählte Daten anzeigen. Durch Drücken der Taste
[Status] kann jeweils eine extra Zeile hinzugefügt werden.
c. Zustandszeile: Zustandsmeldungen in Textform.
