Danfoss VLT HVAC Drive High Power Produkthandbuch Seite 90

5 Anhänge
An den Steuerklemmen sind die folgenden Signale weiter wirksam, auch wenn [Hand on] aktiviert ist:
• [Hand on] - [Off] - [Auto on]
• Reset
• Motorfreilauf invers
• Reversierung
• Parametersatzauswahl lsb - Parametersatzauswahl msb
• Stoppbefehl über serielle Schnittstelle
• Schnellstopp
• DC-Bremse
[Off]
dient zum Stoppen des angeschlossenen Motors. Die Taste kann mit Par. 0-41
Ist keine externe Stoppfunktion aktiv und die [Off]-Taste inaktiv, kann der Motor jederzeit durch Abschalten der Stromversorgung gestoppt werden.
5
[Auto on]
wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen und/oder serielle Kommunikation gesteuert werden soll. Wenn ein Startsignal an
den Steuerklemmen und/oder über den Bus angelegt wird, wird der Frequenzumrichter gestartet. Die Taste kann mit Par. 0-42
aktiviert deaktiviert
[1] oder
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als die Bedientasten [Hand on] - [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
deaktiviert
[0] werden.
5.1.4 RS-485-Busanschluss
Ein oder mehrere Frequenzumrichter können mittels der RS-485-Stan-
dardschnittstelle an einen Controller (oder Master) angeschlossen wer-
den. Klemme 68 ist an das P-Signal (TX+, RX+) und Klemme 69 an das
N-Signal (TX-, RX-) anzuschließen.
Sollen mehrere Frequenzumrichter angeschlossen werden, sind die
Schnittstellen parallel zu verdrahten (RS-485-Bus).
Das Anschlusskabel ist geschirmt auszuführen, wobei der Schirm beidseitig aufzulegen und ein großflächiger Potentialausgleich vorzusehen ist. Zur Ver-
meidung von Potentialausgleichsströmen über die Abschirmung kann der Kabelschirm über Klemme 61 einseitig geerdet werden (Klemme 61: Intern über
RC-Glied mit dem Gehäuse verbunden).
Busabschluss
Der RS-485-Bus muss pro Segment an beiden Endpunkten durch ein Widerstandsnetzwerk abgeschlossen werden. Wenn der Frequenzumrichter das
erste oder das letzte Gerät in der RS-485-Steuerung ist, muss Schalter S801 auf der Steuerkarte auf „ON" gestellt werden.
Nähere Informationen finden Sie im Abschnitt
90
[0] werden.
Schalter S201, S202 und S801
MG.11.F2.03 - VLT
Produkthandbuch für VLT HVAC Drive High
[Off]-LCP Taste aktiviert
[1] oder

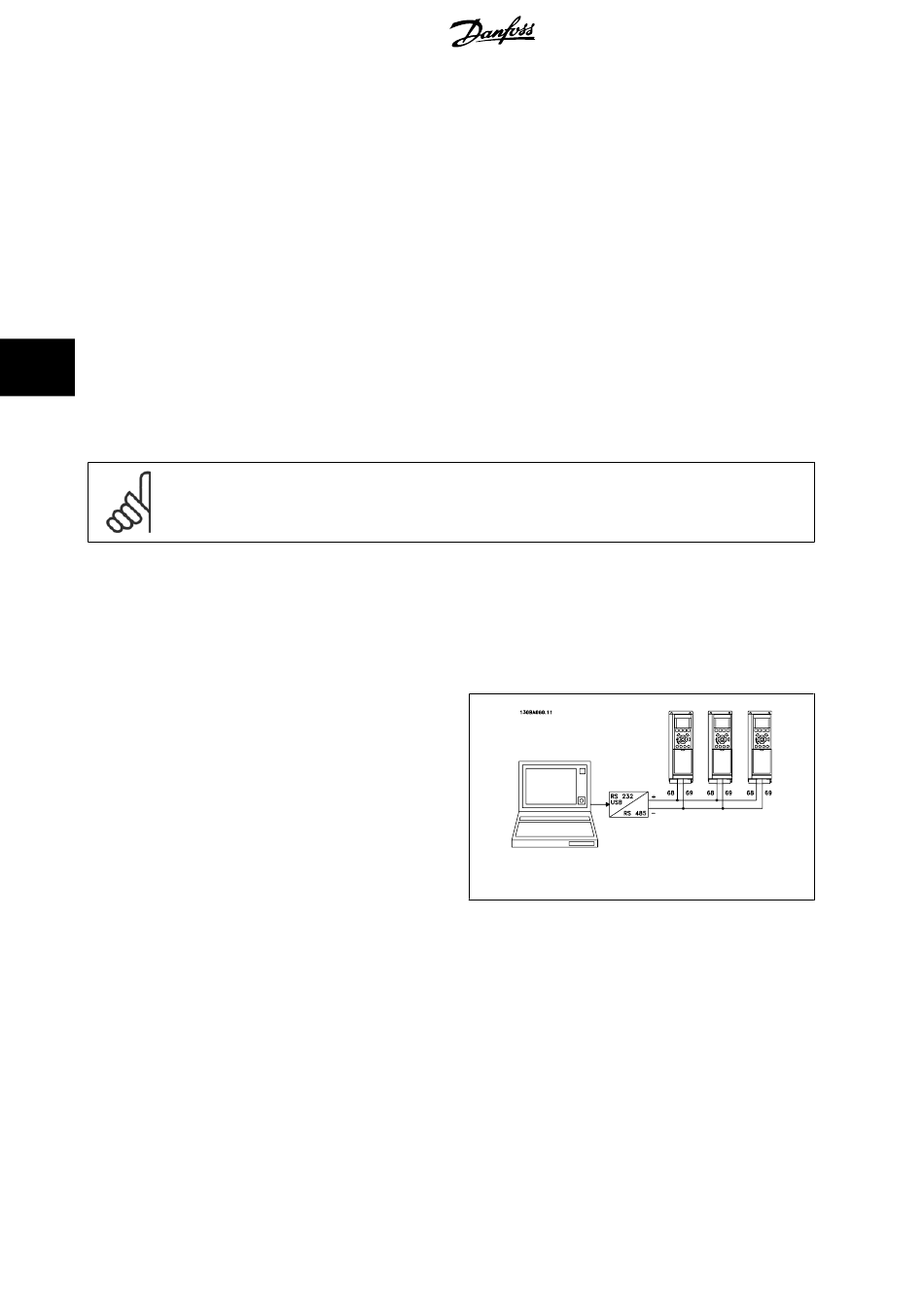

Abbildung 5.6: Anschlussbeispiel
.
® ist ein eingetragenes Warenzeichen von Danfoss
deaktiviert
[0] werden.
[Auto On]-LCP Taste
[Reset]-LCP Taste aktiviert [1] oder
