4 Elektrische Installation
4

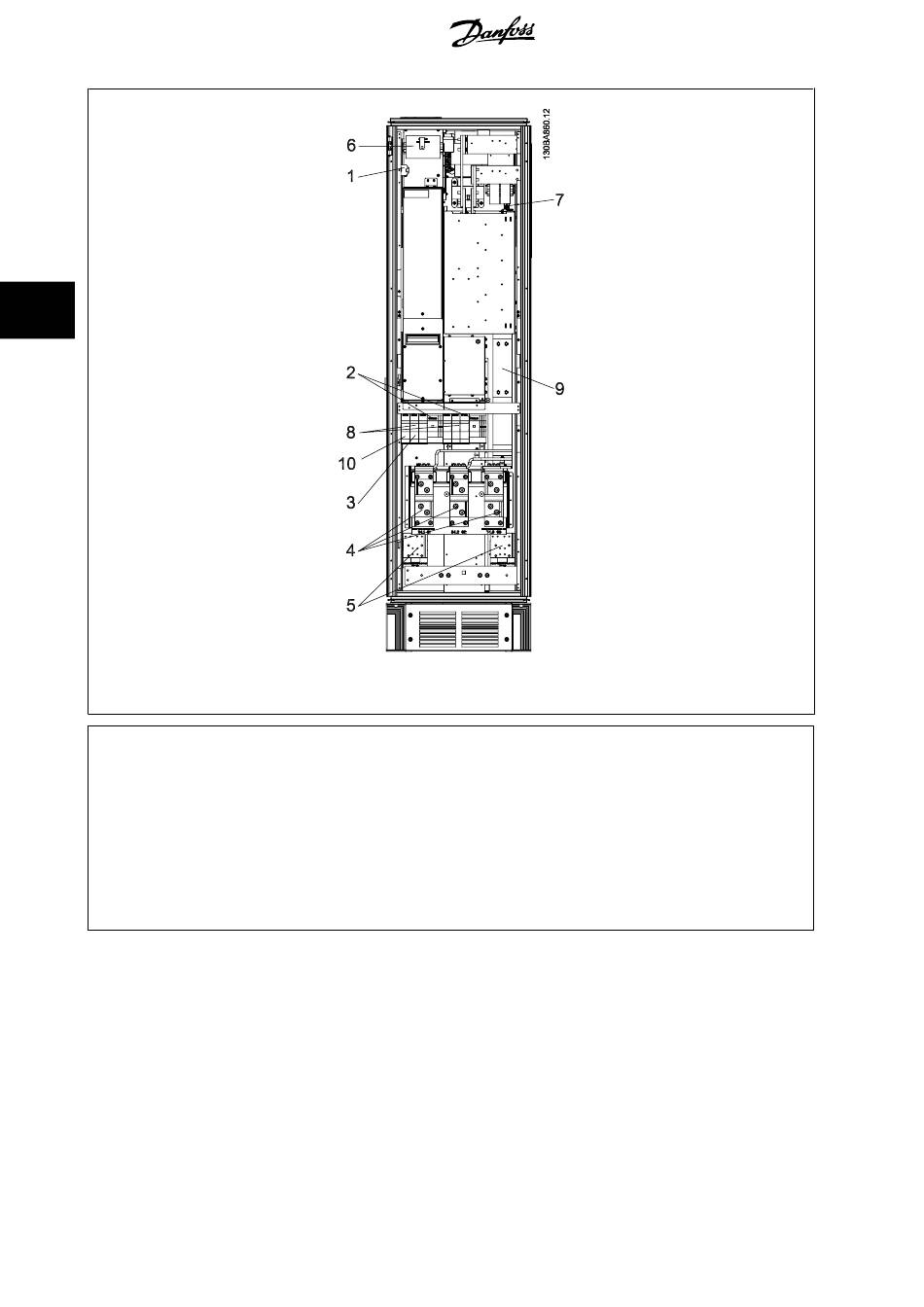

Abbildung 4.10: Gleichrichtergehäuse, Baugröße F1, F2, F3 und F4
1) 24 V DC, 5 A
T1 Ausgangsanschlüsse
Temp.-Schalter
106 104 105
2) Manuelle Motorstarter
3) 30 A Leistungsklemmen mit Sicherungen
4) Netz
R S T
L1 L2 L3
58
5) Zwischenkreiskopplung
-DC +DC
88 89
6) Steuertrafosicherungen (x2 oder x4). Teilenummern siehe Sicherungstabellen.
7) Schaltnetzteil-Sicherung. Teilenummern siehe Sicherungstabellen.
8) Sicherungen für manuellen Motorregler (x3 oder x6). Teilenummern siehe Sicherungs-
tabellen.
9) Netzsicherungen, Gehäuse F1 und F2 (x3). Teilenummern siehe Sicherungstabellen.
10) 30-A-Sicherung, Leistungsklemmen mit Sicherungen
