6 Programmieren
[0] Kein Motorschutz
[1] Thermistor Warnung
[2] Thermistor Abschalt.
[3] ETR Warnung 1
[4] * ETR Alarm 1
[5] ETR Warnung 2
[6] ETR Alarm 2
[7] ETR Warnung 3
[8] ETR Alarm 3
[9] ETR Warnung 4
[10] ETR Alarm 4

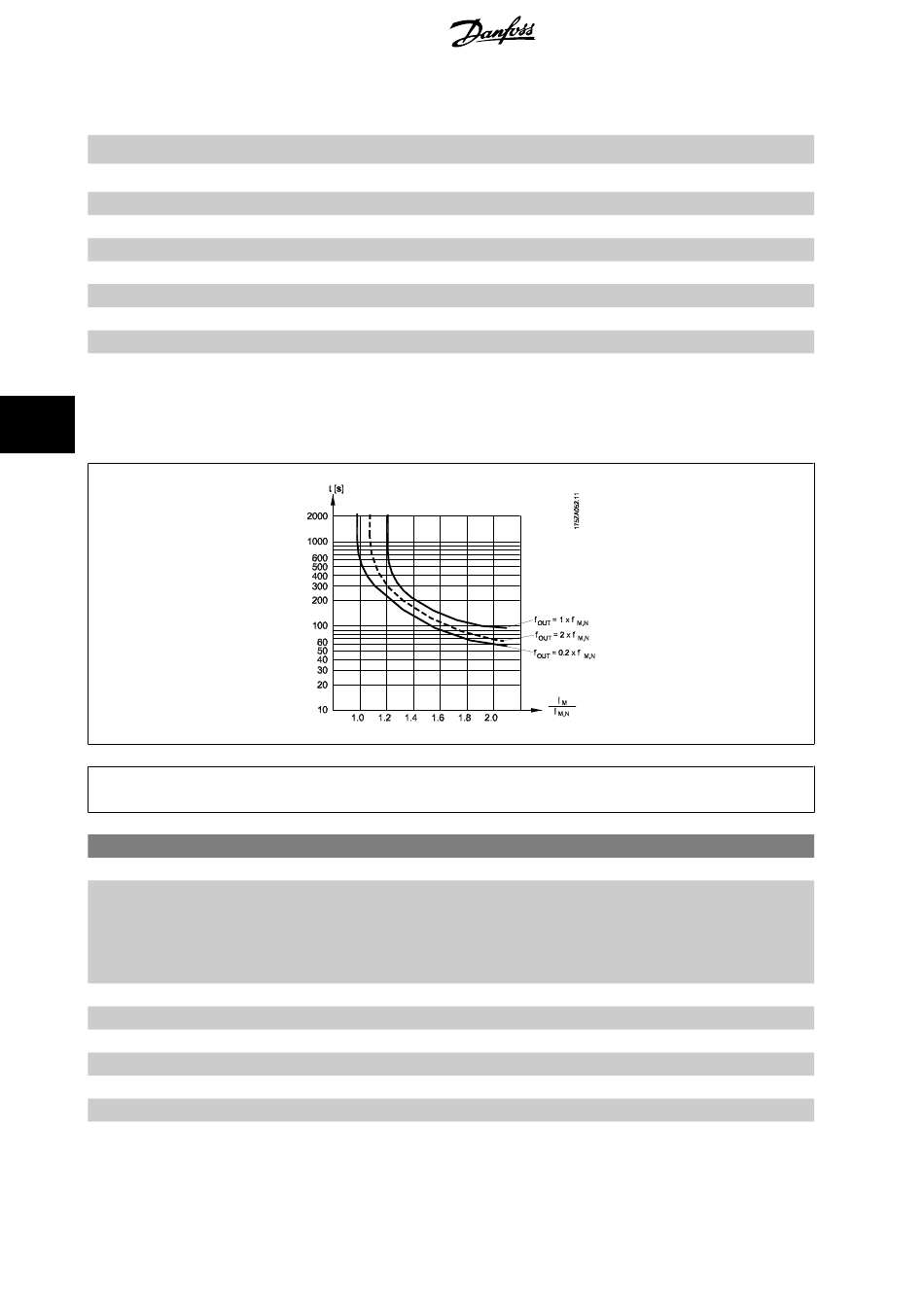

Die Funktionen ETR (elektronisch-thermisches Relais) 1-4 berechnen die Last, wenn der Satz, in dem sie ausgewählt wurden aktiv ist. ETR-3 beginnt z.
6 B. die Berechnung, wenn Satz 3 gewählt wird. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motor-Überlastschutz der Klasse 20
gemäß NEC.
ACHTUNG!
Danfoss empfiehlt die Verwendung von 24 VDC als Thermistor-Versorgungsspannung.
1-93 Thermistoranschluss
Option:
[0] * Ohne
[1] Analogeingang 53
[2] Analogeingang 54
[3] Digitaleingang 18
[4] Digitaleingang 19
[5] Digitaleingang 32
[6] Digitaleingang 33
110
Wenn der Motor permanent überlastet ist und keine Warnung oder keine Abschaltung des Fre-
quenzumrichters erfolgen soll.
Wenn eine Warnung auszugeben ist, falls der angeschlossene Thermistor im Motor auslöst.
Wenn der Frequenzumrichter abschalten soll, falls der angeschlossene Thermistor im Motor auslöst.
Funktion:
Definiert die Anschlussstelle (z. B. Eingangsklemme 54) des Motorthermistors (PTC-Sensor). Die
Auswahl einer Analogeingangsoption [1] oder [2] ist nicht möglich, wenn der Analogeingang bereits
als Sollwertquelle verwendet wird (Auswahl in Par.3-15
wert 2 Variabler Sollwert 3
oder Par. 3-17
Bei Verwendung von MCB112 muss immer [0]
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
Variabler Sollwert 1 , Par.3-16
).
Ohne
ausgewählt sein.
Power
Variabler Soll-
