4 Elektrische Installation

4.1 Elektrische Installation
4.1.1 Leistungsanschlüsse
Kabel und Sicherungen
ACHTUNG!
Allgemeiner Hinweis zu Kabeln
Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt und zur Umgebungstemperatur. Verwenden Sie nach
Möglichkeit Kupferleiter (75 °C).

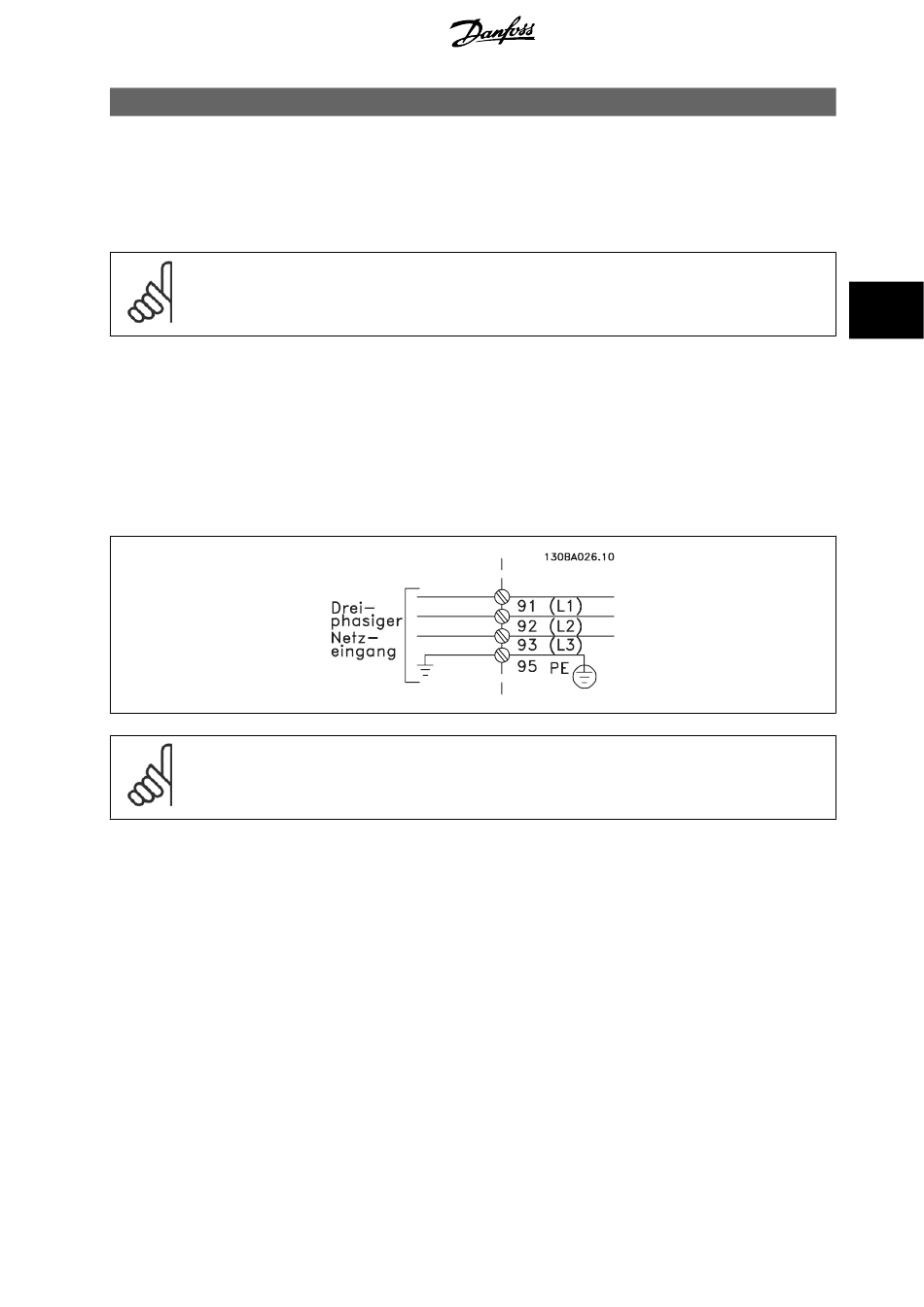

Die Leistungskabelanschlüsse sind wie nachstehend abgebildet angeordnet. Die Dimensionierung des Kabelquerschnitts muss gemäß örtlichen und na-
tionalen Vorschriften und Nennströmen erfolgen. Näheres siehe unter
Zum Schutz des Frequenzumrichters müssen die empfohlenen Sicherungen verwendet werden, oder das Gerät muss über integrierte Sicherungen ver-
fügen. Empfohlene Sicherungen können den Tabellen im Abschnitt Sicherungen entnommen werden. Der Einsatz der richtigen Sicherungen gemäß
örtlichen und nationalen Vorschriften muss sichergestellt werden.
Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.
ACHTUNG!
Das Motorkabel muss abgeschirmt sein. Bei Verwendung eines nicht abgeschirmten Kabels sind einige EMV-Anforderungen nicht erfüllt.
Verwenden Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten. Nähere Informationen hierzu
EMV-Spezifikationen
unter
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
Technische Daten
Projektierungshandbuch
im .
