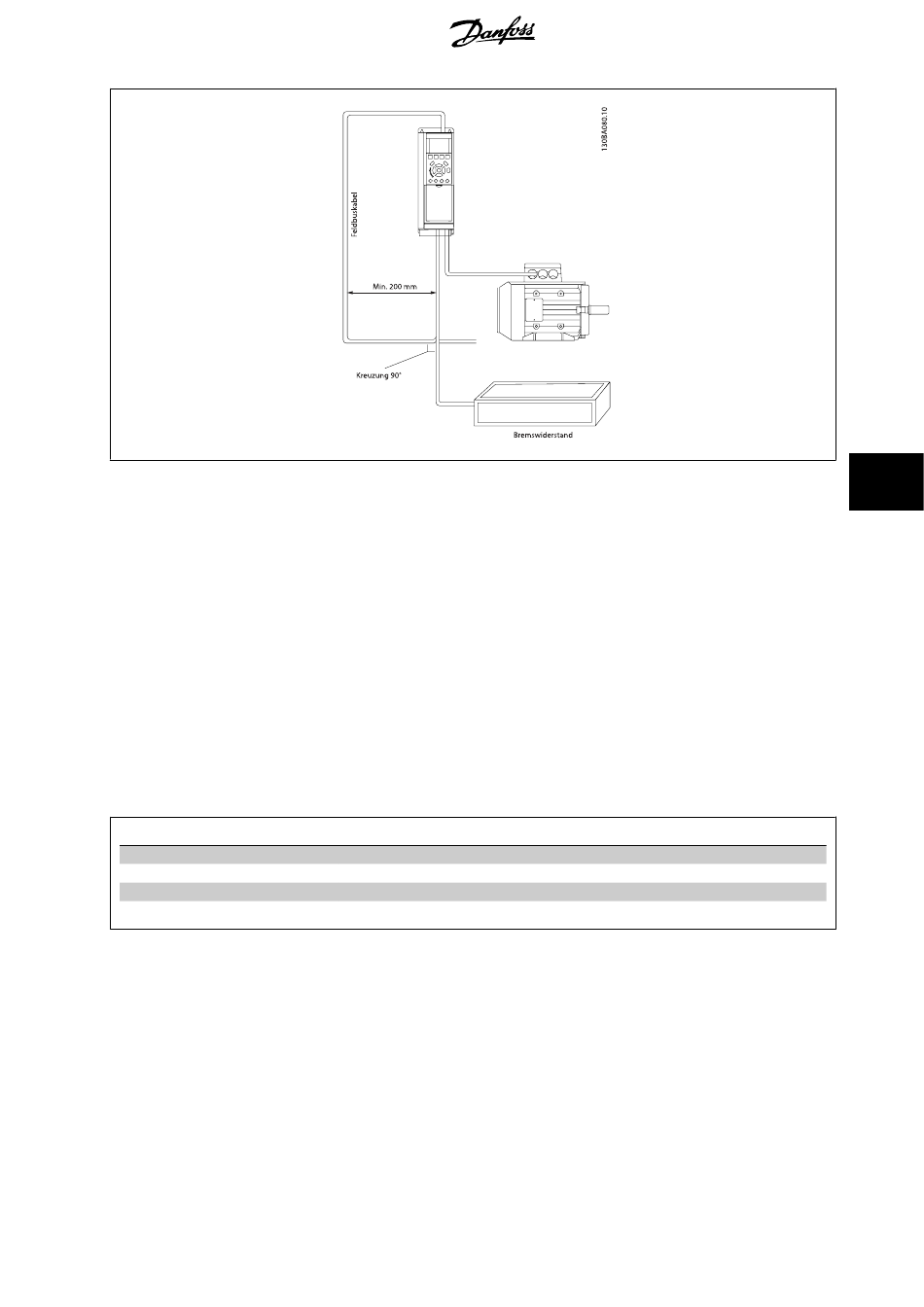

Produkthandbuch für VLT AQUA Low Harmo-
nic Drive
Das FC-Protokoll, das auch als FC-Bus oder Standardbus bezeichnet wird, ist der Standardfeldbus vonDanfoss. Er definiert ein Zugriffsverfahren nach
dem Master-Slave-Prinzip für die Kommunikation über eine serielle Schnittstelle.
Es können maximal 126 Slaves und ein Master an die Schnittstelle angeschlossen werden. Die einzelnen Slaves werden vom Master über ein Adresszeichen
im Telegramm angewählt. Nur wenn ein Slave ein fehlerfreies, an ihn adressiertes Telegramm empfangen hat, sendet er ein Antworttelegramm. Die
direkte Nachrichtenübertragung unter Slaves ist nicht möglich. Die Datenübertragung findet im Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen Teilnehmer übertragen werden (Einmastersystem).
Die physikalische Schicht ist RS-485 und nutzt damit die im Frequenzumrichter integrierte RS-485-Schnittstelle. Das FC-Protokoll unterstützt unterschied-
liche Telegrammformate: Ein kurzes Format mit 8 Bytes für Prozessdaten und ein langes Format von 16 Bytes, das ebenfalls einen Parameterkanal enthält.
Ein drittes Telegrammformat wird für Texte verwendet.

7.3 Netzwerkkonfiguration

7.3.1 FC 300 Frequenzumrichter-Konfiguration

Programmieren Sie die folgenden Parameter, um das FC-Protokoll für den Frequenzumrichter zu aktivieren.
Parameternummer
Protocol
Par. 8-30
Address
Par. 8-31
FC Port Baud Rate
Par. 8-32
Parity / Stop Bits
Par. 8-33
Einstellung
FC
1 - 126
2400 - 115200
Ungerade Parität, 1 Stoppbit (Werkseinstellung)
®
