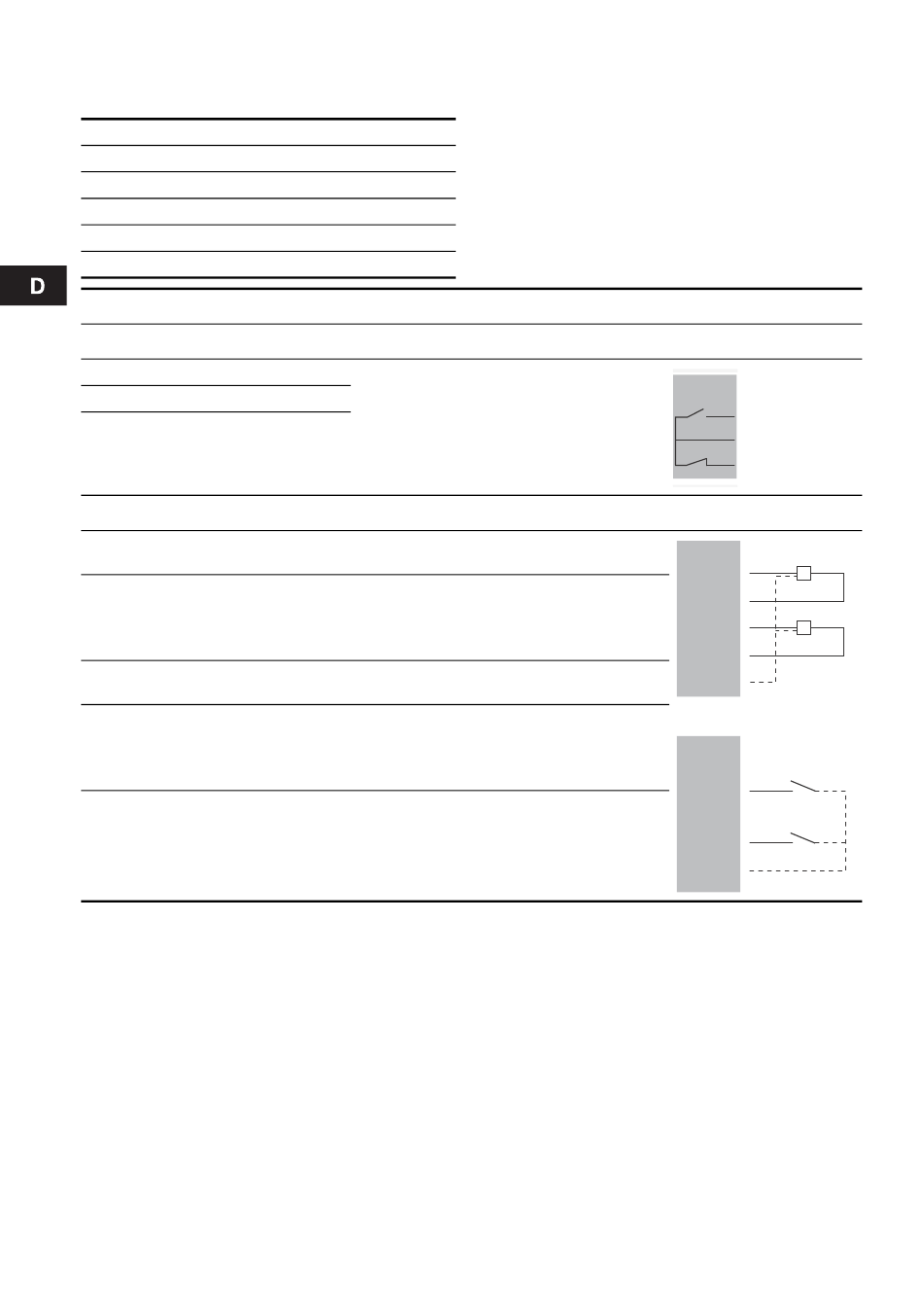

6. Übersicht über die Ein- und
Ausgänge
AI Analogeingang
AO Analogausgang
C Gemeinsamer Leiter
DI Digitaleingang
NC Öffner
NO Schließer
Klemme Bezeichnung
Relaisausgang
NO Schließer
C Gemeinsamer Leiter
NC Öffner
Konfigurierbare Eingänge AI1/DI1* und AI2/DI2*
1 + 24 V für AI1
2 AI1/DI1
3 + 24 V für AI2
4 AI2/DI2
5 GND
* Das Konfigurieren der Eingänge erfolgt mit Hilfe der Kurzschlussbrücken. Siehe Abschnitt 5.2.1 Setzen der
Kurzschlussbrücken.
Hinweis: Jeder Eingang ist entsprechend der angeschlossenen Sensoren zu konfigurieren.
16
Bemerkung
Max. Kontaktlast: 240 VAC, 2 A
Min. Kontaktlast: 5 VDC, 10 mA
24 V ±10 %, maximal 30 mA,
kurzschlusssicher
• 0-20 mA
• 4-20 mA
• 0-10 V
• Digitalsignal
24 V ±10 %, maximal 30 mA,
kurzschlusssicher
• 0-20 mA
• 4-20 mA
• 0-10 V
• Digitalsignal
-
Schaltbild
IO-Modul
NO
C
NC
IO-Modul
AI1
1
2
AI2
3
4
5
oder
1
DI1
2
3
DI2
4
5
