Bağlantıların fabrika ayarı ''kapalı'' 'dır.
Bu, her iki ayarlanabilir girişin dijital
Not
kontrol sinyaline ayarlandığı anlamına
gelir.
5.3 Analog çıkış
Analog çıkış, Grundfos Uzaktan Yönetim web
kullanıcı arabirimi yoluyla otomatik olarak
etkinleştirilebilir, değiştirilebilir ya da ayarlanabilir.
Bağlantılar için, şekil 5 ve bölüm 6. Giriş ve çıkışlara
genel bakış 'e bakınız.
Kablo blendajını, CIU ünitesindeki
Not
toprak kelepçesi altına bağlayın.
0-10 V çıkış

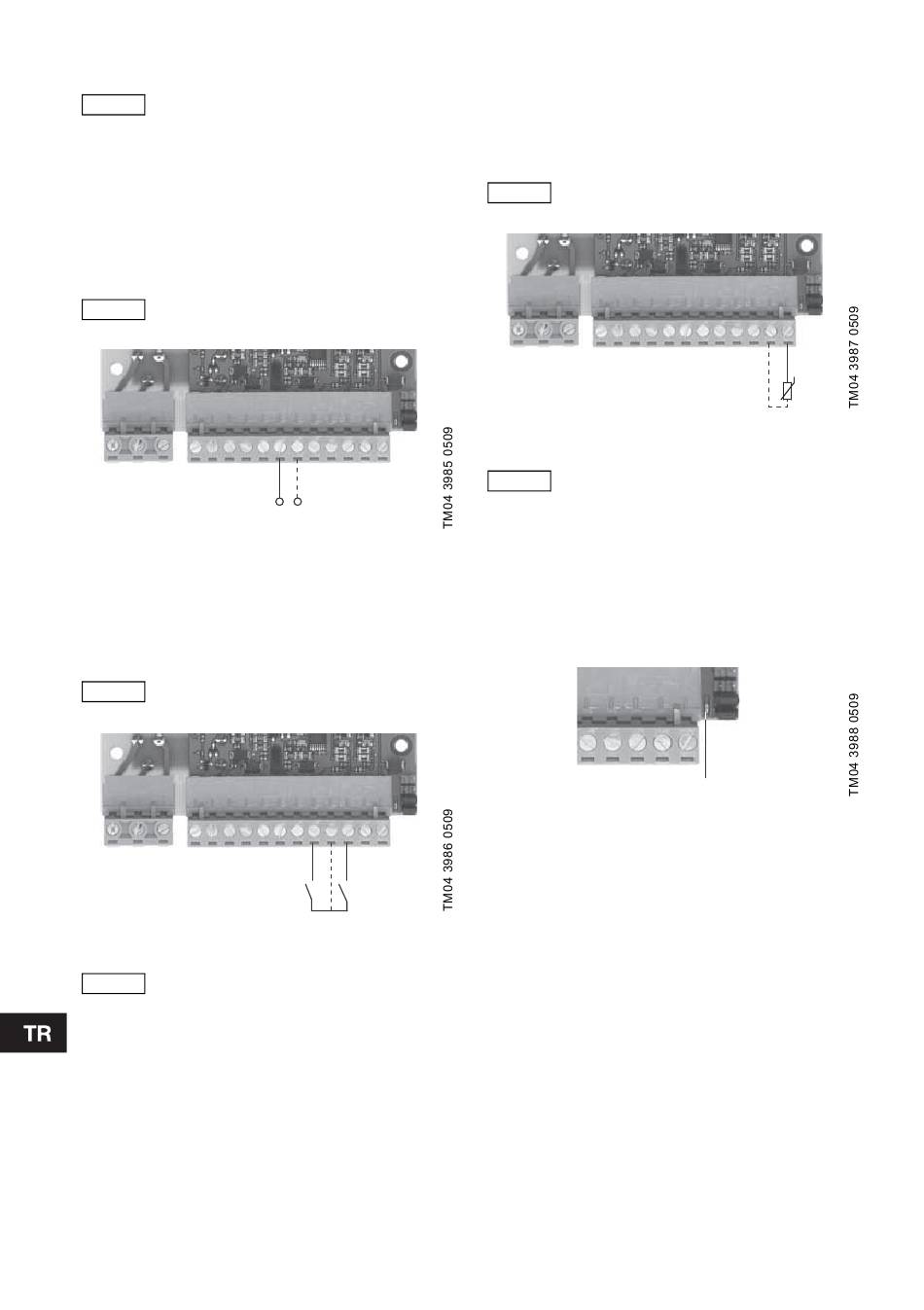

Şekil 5 Analog çıkış
5.4 Dijital girişler
IO modülü, iki özel dijital girişe sahiptir.
Bağlantılar için, şekil 6 ve bölüm 6. Giriş ve çıkışlara
genel bakış 'e bakınız.
Kablo blendajını, CIU ünitesindeki
Not
toprak kelepçesi altına bağlayın.
Şekil 6 DI3 ve DI4 dijital girişleri
Sadece gerilimsiz cihazlar dijital
İkaz
girişlere bağlanmalıdır.
80
6 7
8 9 10
DI3 DI4
5.5 Pt100/Pt1000 girişi
IO modülü, bağlı Pt tipi sensörü otomatik olarak
belirler.
Bağlantılar için, şekil 7 ve bölüm 6. Giriş ve çıkışlara
genel bakış 'e bakınız.
Kablo blendajını, CIU ünitesindeki
Not
toprak kelepçesi altına bağlayın.
Pt100/Pt1000
PT100/PT1000
Şekil 7 Pt100/Pt1000 girişi
Kablo uzunluğu dengelenmesi IO
Not
modülü tarafından desteklenmez.
5.6 Güç göstergesi LED
Bakınız şekil 8.
Güç kaynağı açıldığında LED (konum 13) sürekli
yeşilse, IO modülüne giden güç kaynağı
problemsizdir.
Güç kaynağı açıldıktan sonra LED kapalı kalıyorsa,
bölüm 9. Servis'e bakınız.
Şekil 8 Güç göstergesi LED
11 12
13
