6. 输入输出一览表
AI 模拟输入
AO 模拟输出
C 共用
DI 数字输入
NC 常闭触点
NO 常开触点
端子 功能名称
继电器输出
NO 常开触点
C 共用
NC 常闭触点
可配置输入 AI1/DI1* 和 AI2/DI2*
AI1 为 + 24 V
1
AI1/DI1
2
AI2 为 + 24 V
3
AI2/DI2
4
GND
5
* 通过跳线器设置这些输入。 参阅章节
备注 : 每个输入的配置根据所接传感器而定。
90
数据
触点最大负荷 : 240 VAC, 2 A
触点最小负荷 : 5 VDC, 10 mA
24 V ± 10 %, 最大 30 mA, 有短路保护
•
0-20 mA
•
4-20 mA
•
0-10 V
•
数字
24 V ± 10 %, 最大 30 mA, 有短路保护
•
0-20 mA
•
4-20 mA
•
0-10 V
• 数字
-
5.2.1 跳线器设置
。

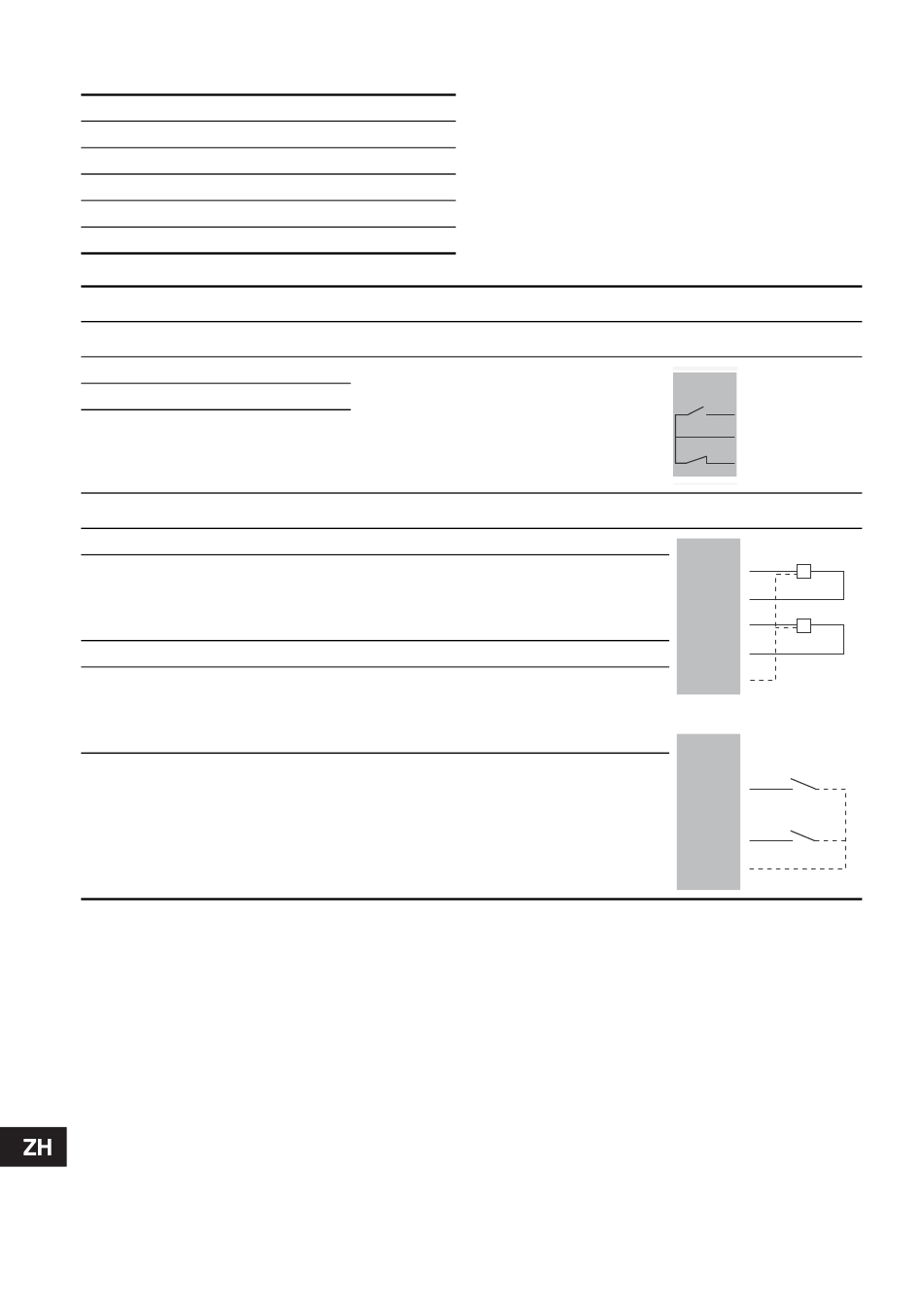

接线图
IO 模块
NO
C
NC
IO 模块
AI1
1
2
AI2
3
4
5
或
1
DI1
2
3
DI2
4
5
