As configurações de fábrica das pontes
têm o estado de "fechado". Isto signi-
fica que ambas as entradas configurá-
Nota
veis estão definidas para o sinal de
controlo digital.
5.3 Saída analógica
A saída analógica pode ser activada, alterada ou
configurada à distância através da interface de utili-
zador web de gestão à distância Grundfos.
Para mais informações sobre as ligações, consulte a
fig. 5 e a secção 6. Descrição geral das entradas e
saídas.
Ligue a blindagem do cabo sob a braça-
Nota
deira de ligação à terra na unidade CIU.
Saída 0-10 V
Saída analógica
Fig. 5
5.4 Entradas digitais
O módulo IO tem duas entradas digitais específicas.
Para mais informações sobre as ligações, consulte a
fig. 6 e a secção 6. Descrição geral das entradas e
saídas.
Ligue a blindagem do cabo sob a braça-
Nota
deira de ligação à terra na unidade CIU.
Entradas digitais DI3 e DI4
Fig. 6
Só podem ser ligados dispositivos
Atenção
livres de potencial às entradas digitais.
6 7
8 9
10
DI3
DI4
5.5 Entrada Pt100/Pt1000
O módulo IO detecta automaticamente o tipo de
sensor Pt ligado.
Para mais informações sobre as ligações, consulte a
fig. 7 e a secção 6. Descrição geral das entradas e
saídas.
Ligue a blindagem do cabo sob a braça-
Nota
deira de ligação à terra na unidade CIU.
Pt100/Pt1000
PT100/PT1000
Entrada Pt100/Pt1000
Fig. 7
A compensação do comprimento do
Nota
cabo não é suportada pelo módulo IO.
5.6 LED indicador de alimentação

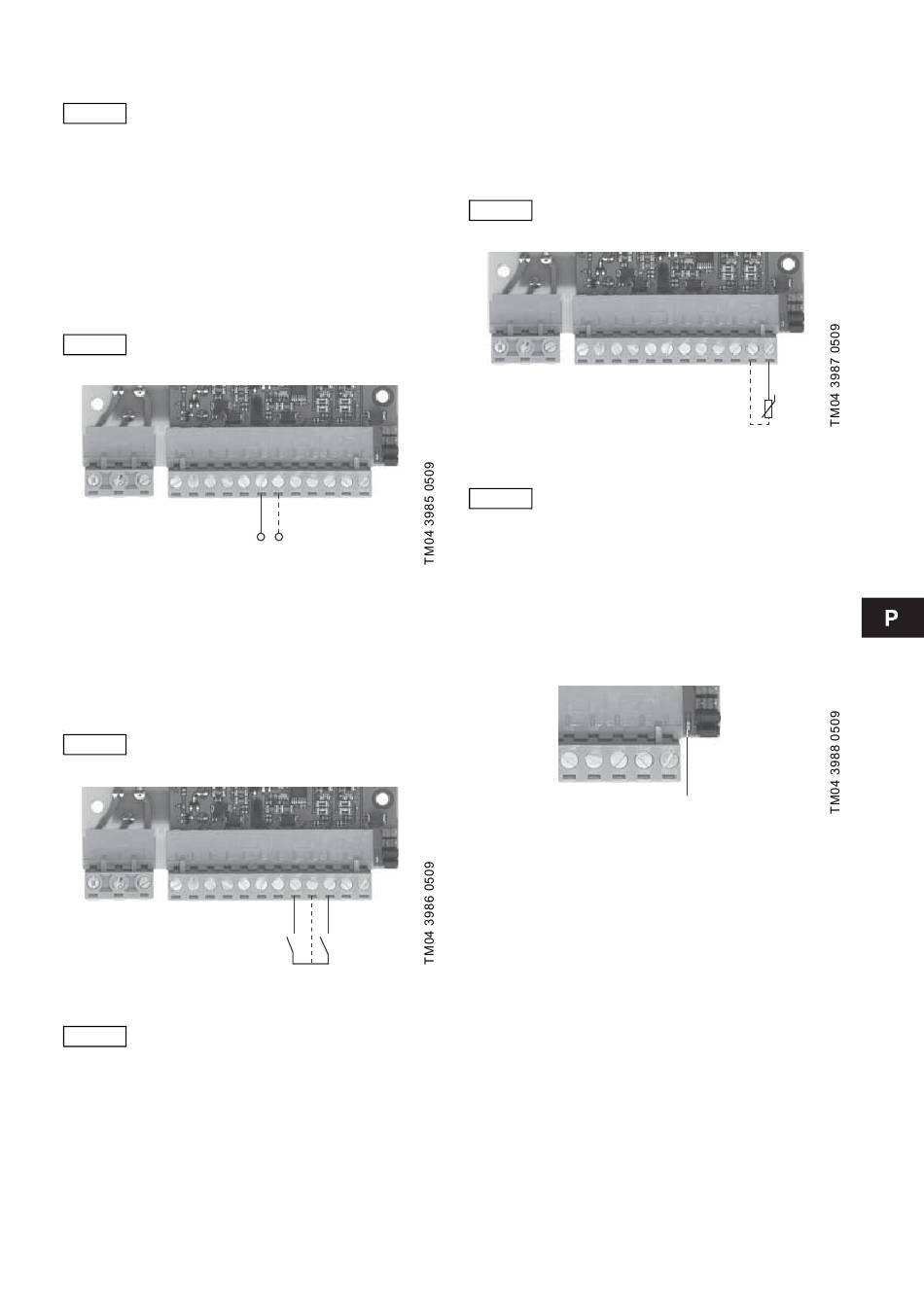

Consulte a fig. 8.
Se o LED (posição 13) ficar permanentemente verde
quando a alimentação tiver sido ligada, a alimenta-
ção do módulo IO está OK.
Se o LED continuar apagado depois de a alimenta-
ção ter sido ligada, consulte a secção 9. Assistência.
LED indicador de alimentação
Fig. 8
