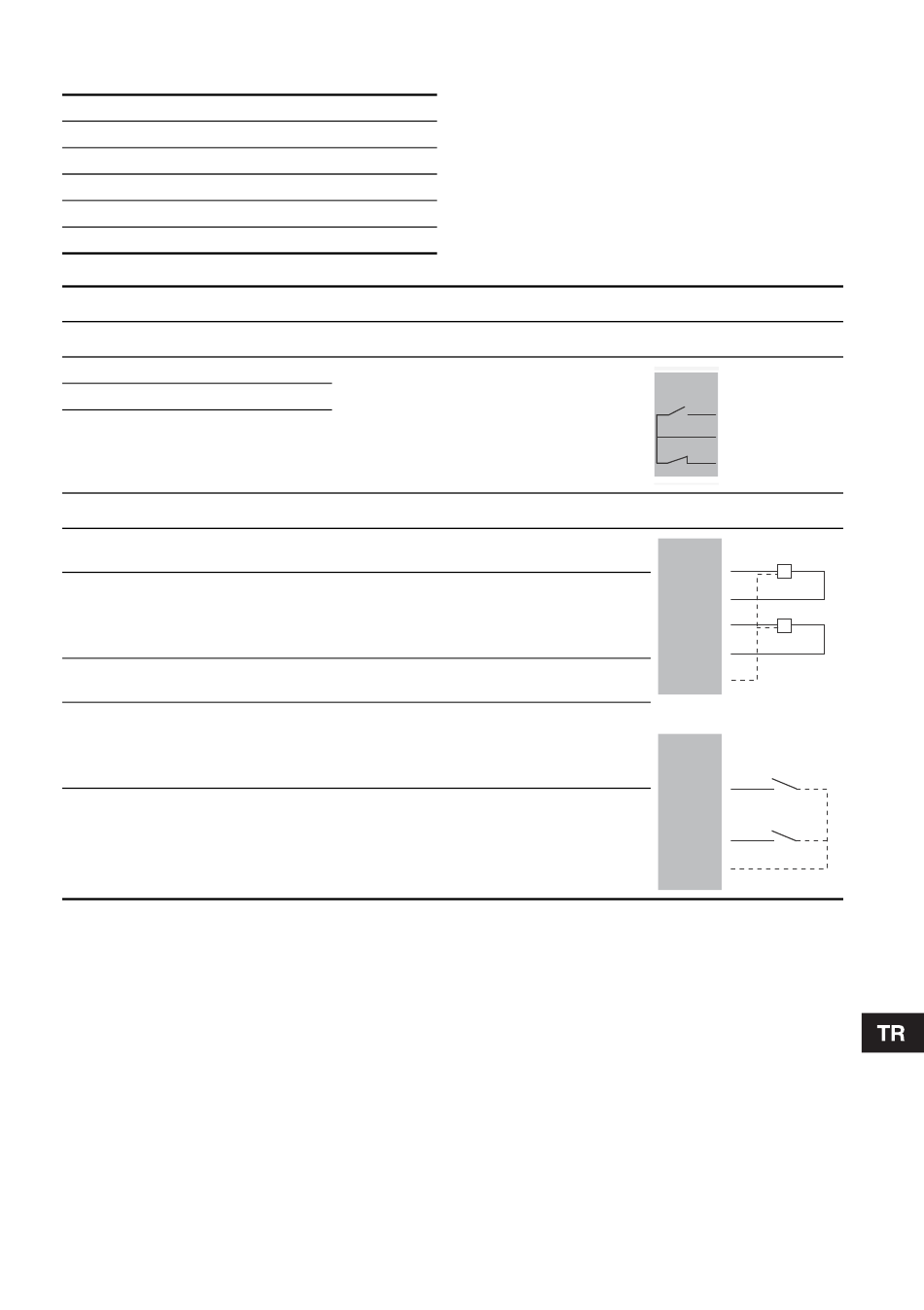

6. Giriş ve çıkışlara genel bakış
AI Analog giriş
AO Analog çıkış
C Genel
DI Dijital giriş
NC Normalde kapalı kontak
NO Normalde açık kontak
Terminal Gösterim
Röle çıkışı
NO Normalde açık kontak
C Genel
NC Normalde kapalı kontak
AI1/DI1* ve AI2/DI2* ayarlanabilir girişleri
1 AI1 için 24 V
2 AI1/DI1
3 AI2 için + 24 V
4 AI2/DI2
5 GND
* Bağlantıları kullanarak bu girişleri ayarlayın. Bakınız bölüm 5.2.1 Bağlantı ayarları.
Not: Her sensör, bağlı sensöre göre ayarlanacaktır.
Veri
Maksimum kontak yükü: 240 VAC, 2 A
Minimum kontak yükü: 5 VDC, 10 mA
24 V ± 10 %, maksimum 30 mA, kısa devre
korumalı
• 0-20 mA
• 4-20 mA
• 0-10 V
• dijital
24 V ± 10 %, maksimum 30 mA, kısa devre
korumalı
• 0-20 mA
• 4-20 mA
• 0-10 V
• dijital
-
Şema
IO modülü
NO
C
NC
IO modülü
AI1
1
2
AI2
3
4
5
veya
1
DI1
2
3
DI2
4
5
