6. Модуль IO
NO C NC 1 2 3 4 5 6 7 8 9 10 11 12

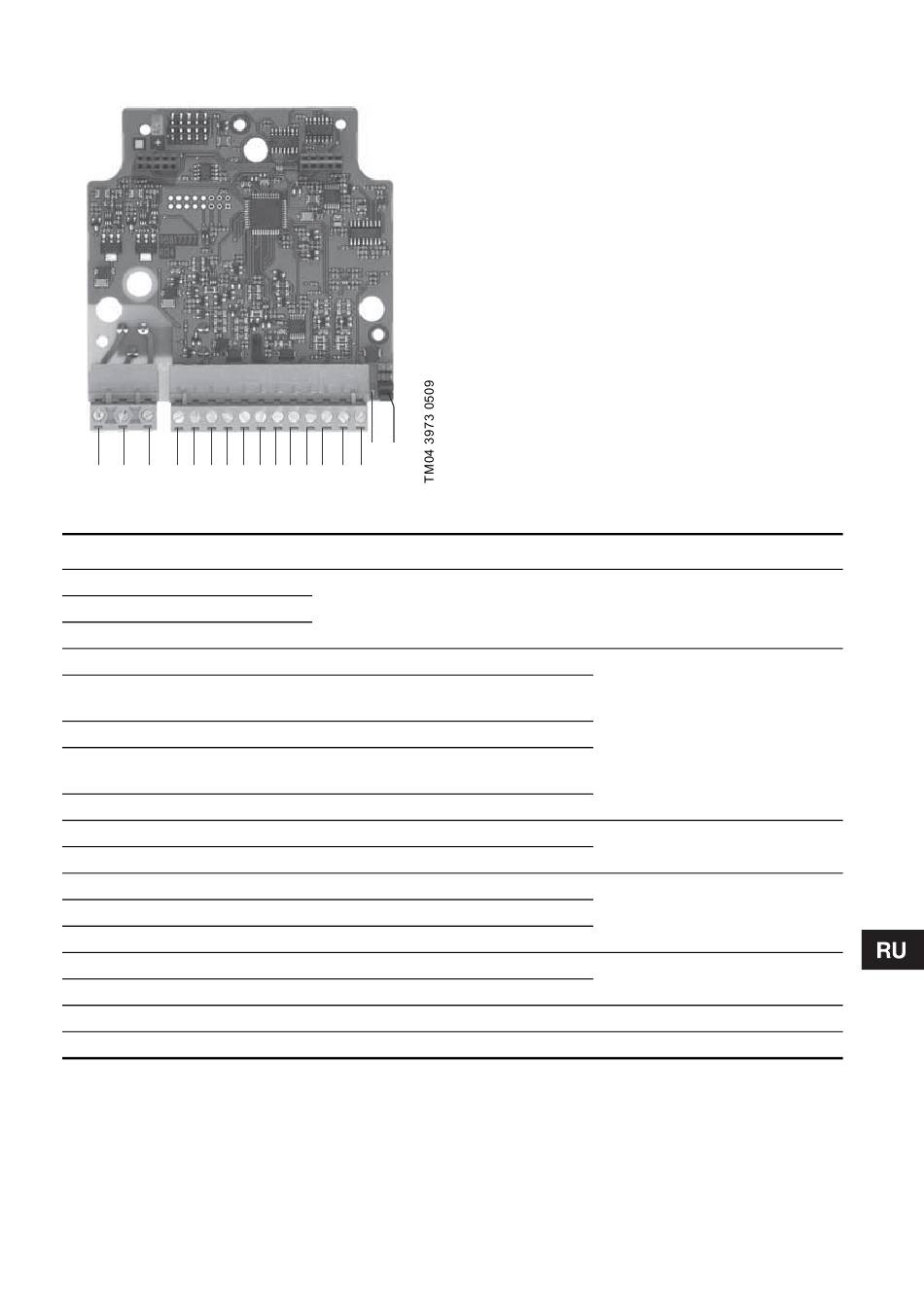

Рис. 1 Модуль IO
Поз. Обозначение
NO NO
C C
NC NC
1 -
2 AI1/DI1
3 -
4 AI2/DI2
5 GND
6 AO
7 GND
8 DI3
9 GND
10 DI4
11 GND
12 Pt100/Pt1000
13 LED
14 J1-J4
13 14
Наименование
Клеммы для релейного выхода
Питание 24 В для AI1
• Аналоговый вход 1 или
• цифровой вход 1
Питание 24 В для AI2
• Аналоговый вход 2 или
• цифровой вход 2
Клемма заземления
Аналоговый выход, 0-10 В
Клемма заземления
Цифровой вход 3
Клемма заземления
Цифровой вход 4
Клемма заземления
Вход Pt100 или Pt1000
Индикатор включения питания
Перемычки
Раздел
6.1 Релейный выход
6.2 Входы AI1/DI1 и AI2/DI2
6.3 Аналоговый выход
6.4 Цифровые входы
6.5 Вход Pt100/Pt1000
s
6.2.1 Установки перемычек
