5. IO modülü
NO C NC 1 2 3 4 5 6 7 8 9 10 11 12

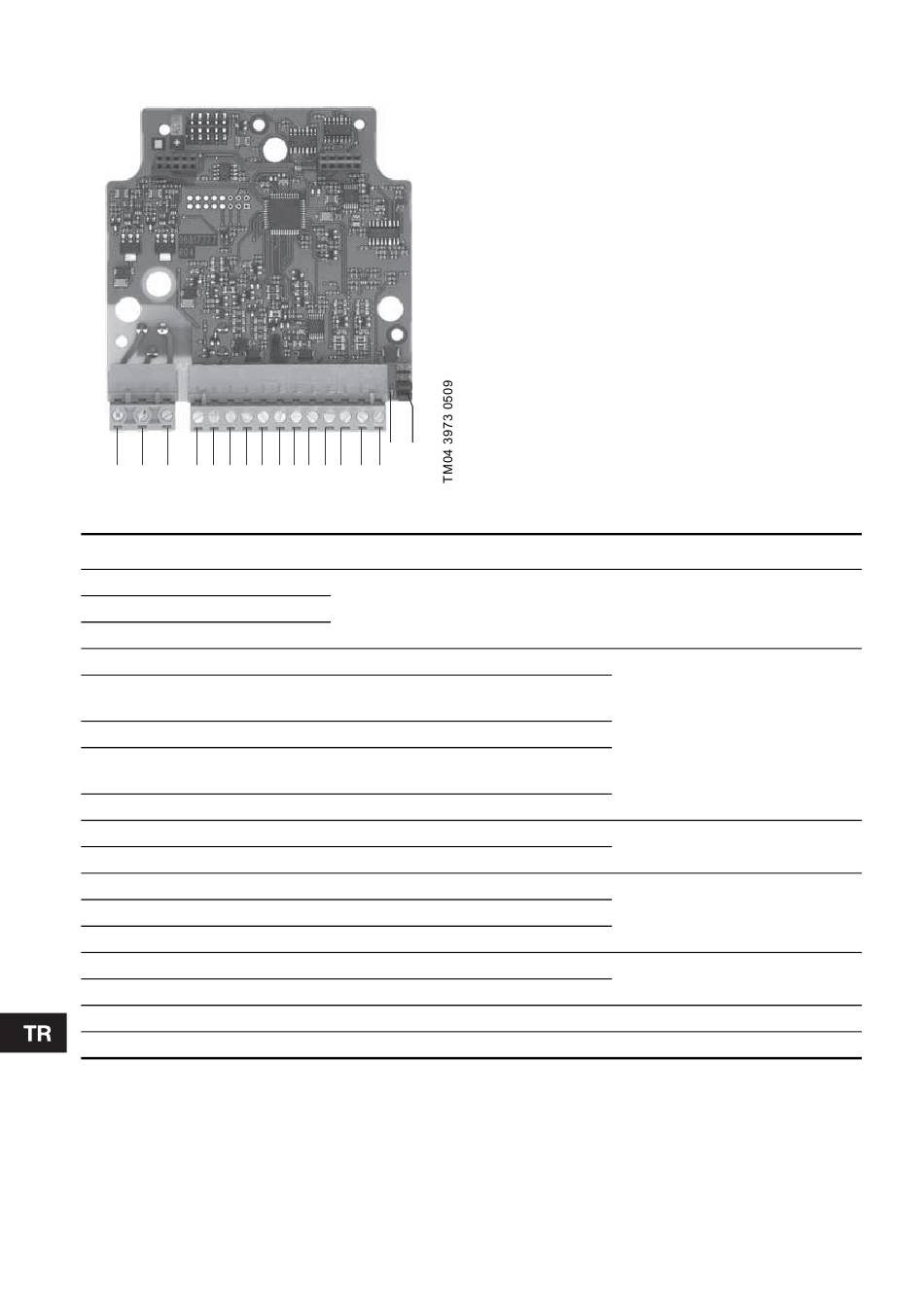

Şekil 1 IO modülü
Konum Gösterim
NO NO
C C
NC NC
1 -
2 AI1/DI1
3 -
4 AI2/DI2
5 GND
6 AO
7 GND
8 DI3
9 GND
10 DI4
11 GND
12 Pt100/Pt1000
13 LED
14 J1-J4
78
13 14
Açıklama
Röle çıkışı için terminaller
AI1 için 24 V'lik kaynak
• Analog giriş 1 veya
• dijital giriş 1
AI2 için 24 V'lik kaynak
• Analog giriş 2 veya
• dijital giriş 2
Toprak terminali
Analog çıkış, 0-10 V
Toprak terminali
Dijital giriş 3
Toprak terminali
Dijital giriş 4
Toprak terminali
Pt100 ya da Pt1000 girişi
Güç göstergesi
Bağlantılar
Bölüm
5.1 Röle çıkışı
5.2 AI1/DI1 ve AI2/DI2 girişleri
5.3 Analog çıkış
5.4 Dijital girişler
5.5 Pt100/Pt1000 girişi
5.6 Güç göstergesi LED
5.2.1 Bağlantı ayarları
