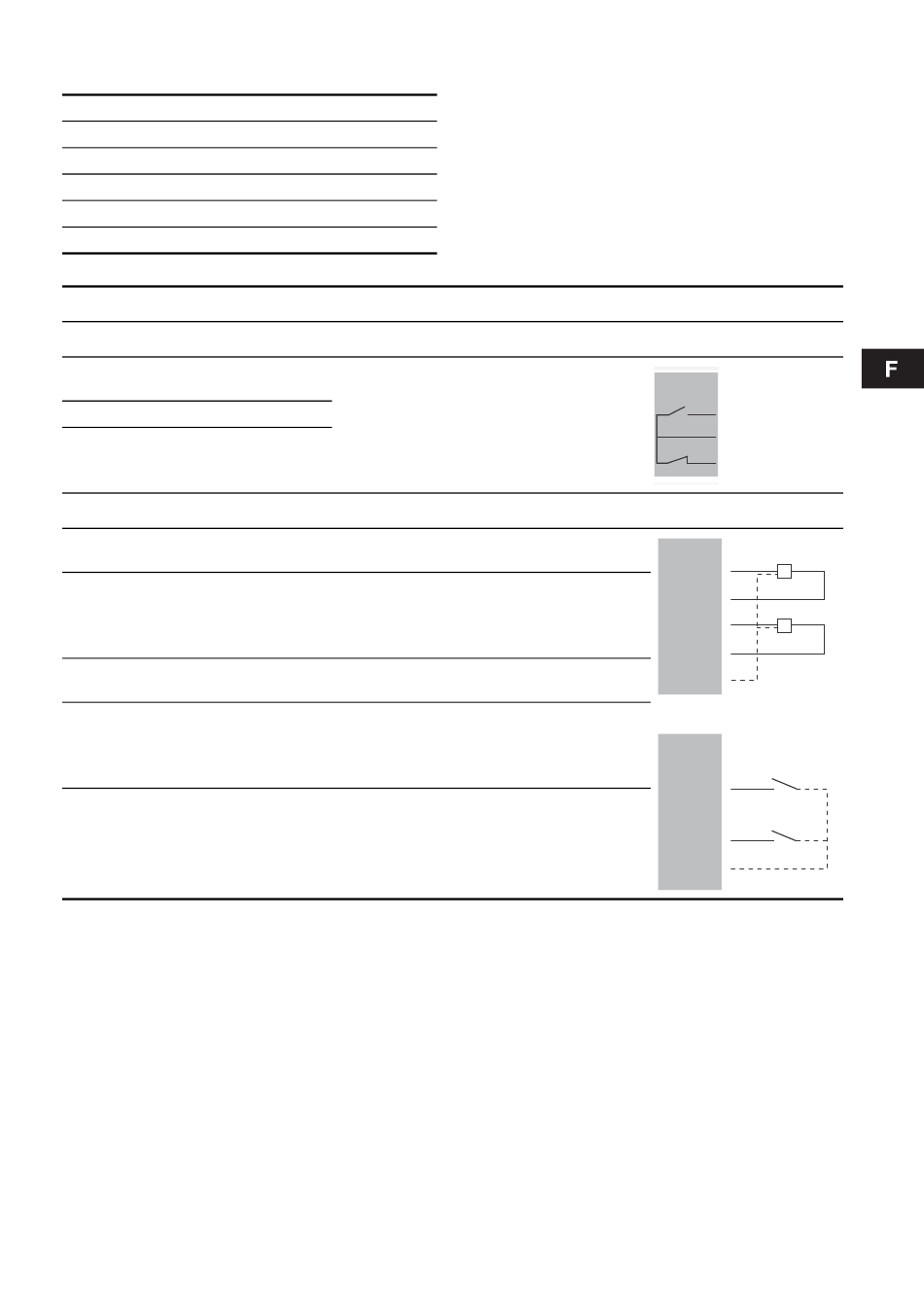

6. Aperçu des entrées et sorties
AI Entrée analogique
AO Sortie analogique
C Commune
DI Entrée digitale
NC Contact normalement fermé
NO Contact normalement ouvert
Borne Désignation
Sortie relais
Contact normalement
NO
ouvert
C Commune
Contact normalement
NC
fermé
Entrées configurables AI1/DI1* et AI2/DI2*
1 + 24 V pour AI1
2 AI1/DI1
3 + 24 V pour AI2
4 AI2/DI2
5 GND
* Configurer ces entrées en utilisant des cavaliers. Voir paragraphe 5.2.1 Réglages des cavaliers.
Remarque : Chaque entrée doit être configurée en fonction du capteur connecté.
Données
Charge maxi du contact : 240 VAC, 2 A
Charge mini du contact : 5 VDC, 10 mA
24 V ± 10 %, maximum 30 mA, protection
court-circuit
• 0-20 mA
• 4-20 mA
• 0-10 V
• digital
24 V ± 10 %, maximum 30 mA, protection
court-circuit
• 0-20 mA
• 4-20 mA
• 0-10 V
• digital
-
Schéma
Module IO
NO
C
NC
Module IO
AI1
1
2
AI2
3
4
5
ou
1
DI1
2
3
DI2
4
5
