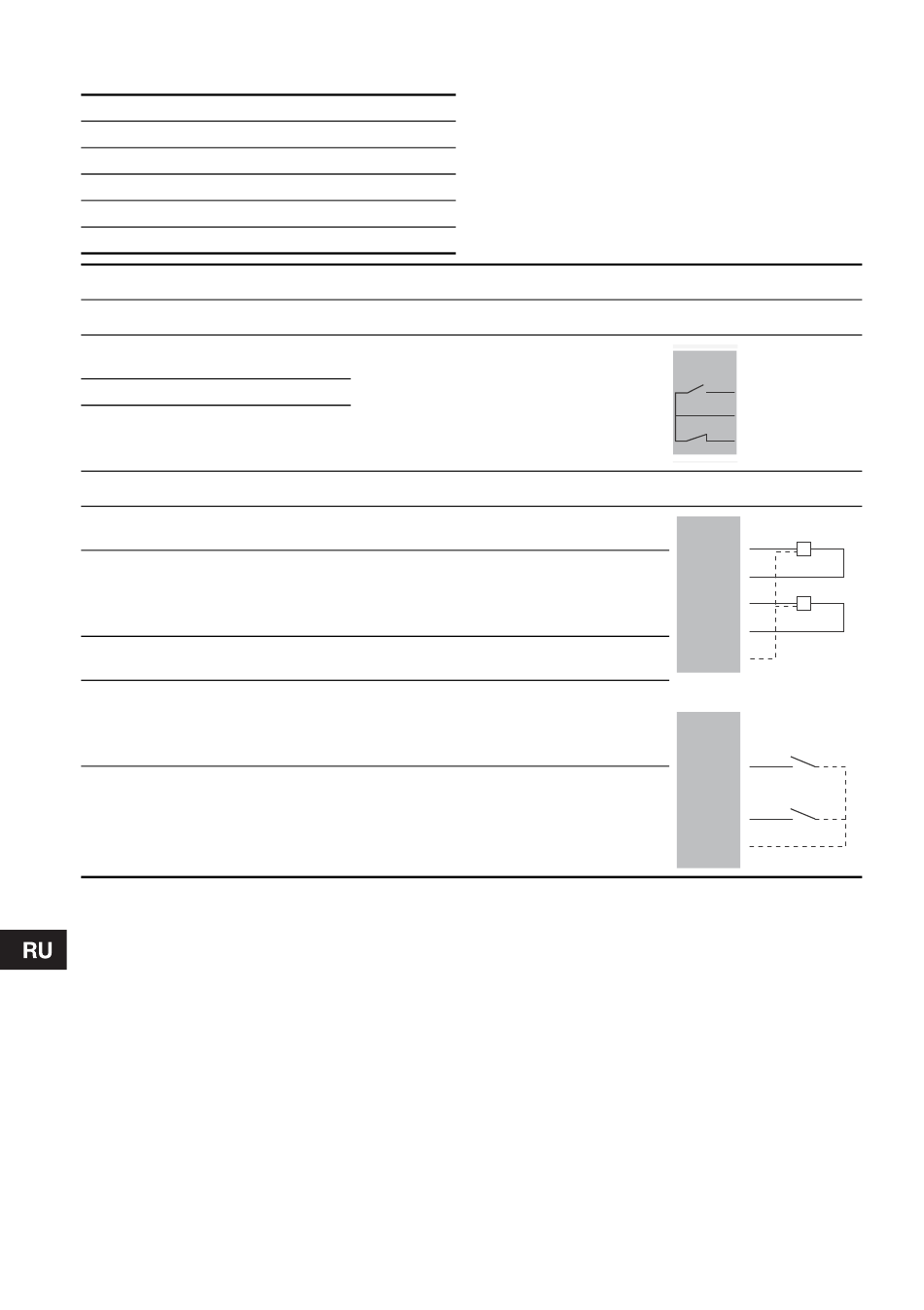

7. Обзор входов и выходов
AI Аналоговый вход
AO Аналоговый выход
C Общий
DI Цифровой вход
NC Нормально замкнутый контакт
NO Нормально разомкнутый контакт
Клемма Назначение
Релейный выход
Нормально
NO
разомкнутый контакт
C Общий
Нормально замкнутый
NC
контакт
Конфигурируемые входы AI1/DI1* и AI2/DI2*
1 + 24 В для AI1
2 AI1/DI1
3 + 24 В для AI2
4 AI2/DI2
5 GND
* Конфигурирование этих входов выполняется с помощью перемычек. См. раздел 6.2.1 Установки
перемычек.
Примечание: Каждый вход должен быть конфигурирован в соответствии с подсоединённым
датчиком.
74
Данные
Максимальная нагрузка контакта: 240 В
перем. тока, 2 A
Минимальная нагрузка контакта: 5 В
пост.тока, 10 мА
24 В ± 10 %, максимум 30 мА, с защитой
от короткого замыкания
• 0-20 мA
• 4-20 мA
• 0-10 В
• цифровой
24 В ± 10 %, максимум 30 мА, с защитой
от короткого замыкания
• 0-20 мA
• 4-20 мA
• 0-10 В
• цифровой
-
Схема
Модуль IO
NO
C
NC
Модуль IO
AI1
1
2
AI2
3
4
5
либо
1
DI1
2
3
DI2
4
5
