Terminal Denominación
Salida analógica
6 AO
7 GND
Entradas digitales
8 DI3
9 GND
10 DI4
Entrada sensor Pt100/Pt1000
11 GND
12 Pt100/Pt1000
38
Datos
• 0-10 V ± 2 % de escala completa
• Intensidad máx. de salida: 1 mA
-
Entrada digital
-
Entrada digital
-
-

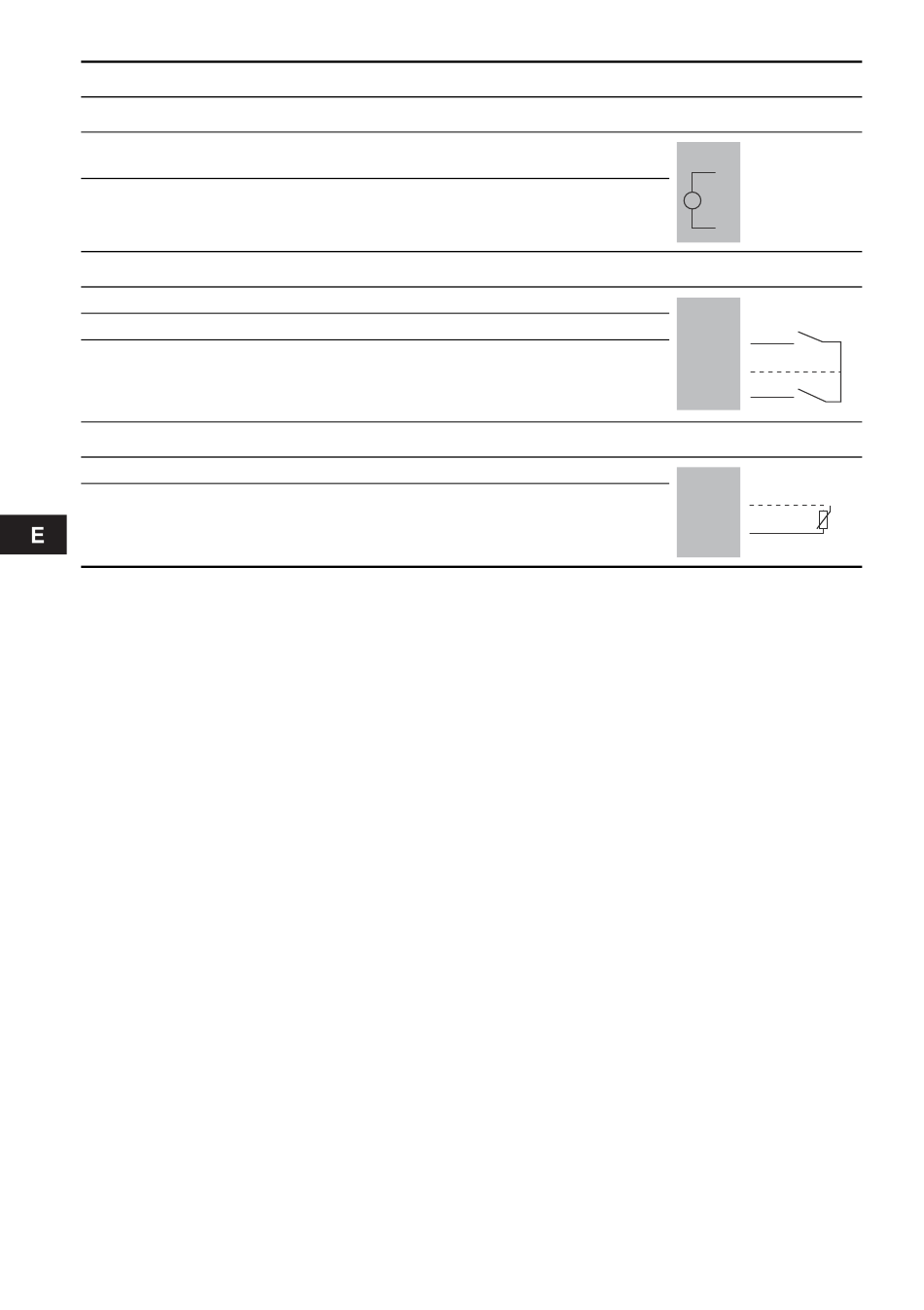

Esquema
Módulo IO
6 +
7
Módulo IO
DI3
8
9
10
DI4
Módulo IO
Pt100/Pt1000
11
12
